OM-FBS-44-MLC MULTIMODE OPTICAL BYPASS MODULE 8 PORT LC CONNECTOR DIN MOUNTED 12V 24V (включается в модуль)

DC24V 1x2 2x2 4x4 MM волокна Внешний обходный переключатель

Внедрение 8-канального обходного переключателя

OM-FBS-44-MLC - это устройство внешнего обхода волокон для критических оптических узлов в оптической сети.

1. Он поддерживает 100G/40G/10G/1G и 100M волоконно-волоконные соединения и предлагает LC мультимодный вариант.
2. Он обычно используется в некоторых крупных оптических сетях, включающих кольцевое соединение и множество устройств, таких как железнодорожные системы связи,автоматизация завода и важные оптические узлы, где происходит предполагаемая или неожиданная потеря мощности;.

Особенности продукции оптического обхода

1. Доступно в существующих/новых оптических узлах
2. Поддержка Дина/Стенная установка
3. Промышленный съемный зеленый терминальный блок
4. Рабочая температура: -20°C ~ 70°C
5. Прочный корпус уровня IP40
6. Время переключения обхода ≤ 10 мс
7. Низкая потеря вставки, низкий перекрестный звук канала
8. DC9V ~ DC52V избыточная входная мощность

Спецификация оптического обхода

Диаграмма применения коммутатора для обхода волокон

• Легкое управление мощностью для сетевой системы
• Мониторинг системы
• Умная защита оптических путей

Что такое байпасный переключатель?

Обходный блок или модуль обычно используется для защиты сетевой системы ((обход устройства, к которому он подключается), когда внезапно отключается питание.

В линейной сетевой системе (как на диаграмме ниже) передача нормальна, если данные / SFP / мощность нормальны.

Что, если какой-то источник питания выключен (например, перенапряжение, удар, повреждения, вызванные человеком...)

Вся сетевая система выйдет из строя.

Другая ситуация - это, что для переключателя 2 (средний) требуется ремонт/поддержание, скажем, на 12 часов, вся система должна остановиться.

С обходным модулем/переключателем, это похоже на установку защитного механизма во всей системе.

Обходный переключатель помогает защитить всю систему, если один или несколько переключателей выходят из строя одновременно.

Список упаковки

• 1 комплект оптического оптоволоконного обхода
• Руководство пользователя
• Гарантийная карточка 1 шт.

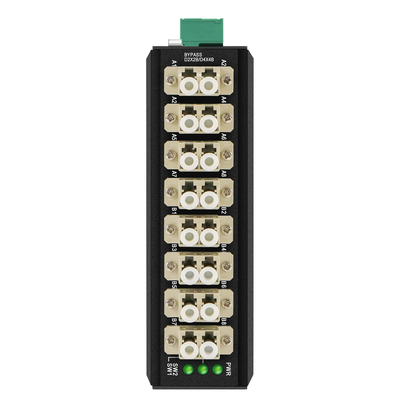

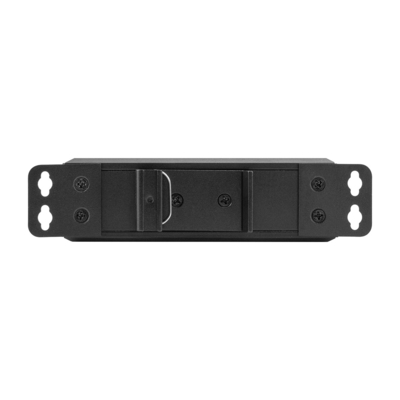

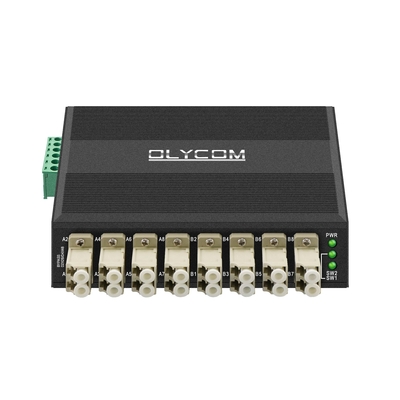

Фактические фотографии
