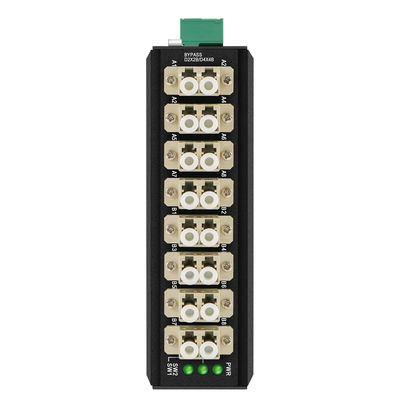

Мультимодный оптоволоконный обходный модуль 8 портов LC соединитель DIN Монтированный 12V 24V CE

DC24V 1x2 2x2 4x4 мм Оптоволоконный байпасный переключатель

Внедрение 8-канального обходного переключателя

OM-FBS-44-MLC — это внешний блок обхода оптоволокна для критических оптических узлов в оптической сетевой системе.

1. Он поддерживает оптоволоконные соединения 100G/40G/10G/1G и 100M и предлагает многомодовую опцию LC.
2. Обычно он используется в некоторых крупных оптических сетях, включающих кольцевое соединение и несколько устройств, например, в системах железнодорожной связи, автоматизации производства и важных оптических узлах, где происходит преднамеренная или непредвиденная потеря мощности.

Характеристики продукта обхода оптического волокна

1. Доступно в существующих/новых оптических узлах
2. Поддержка DIN/настенного монтажа
3. Промышленная съемная зеленая клеммная колодка
4. Рабочая температура: -20℃ ~70℃
5. Прочный корпус уровня IP40.
6. Время переключения байпаса ≤10 мс
7. Низкие вносимые потери, низкие перекрестные помехи в канале
8. Резервный вход питания постоянного тока 9–52 В постоянного тока

Спецификация блока оптического обхода

Схема применения оптоволоконного обходного переключателя

• Простое управление питанием сетевой системы
• Мониторинг системы
• Умная защита оптических путей

Что такое обходной переключатель?

Блок или модуль байпаса обычно используется для защиты сетевой системы (в обход устройства, к которому она подключается) при внезапном отключении питания.

В линейной сетевой системе (как показано на схеме ниже) передача осуществляется нормально, если данные/SFP/питание в норме.

Что делать, если какой-либо источник питания отключен (например, скачок напряжения, удар, техногенное повреждение...)

Вся сетевая система выйдет из строя.

Другая ситуация: требуется капитальный ремонт/техническое обслуживание зоны переключателя 2 (среднего), скажем, на 12 часов, и вся система должна остановиться.

Использование байпасного модуля/переключателя похоже на установку защитного механизма во всей системе.

Байпасный переключатель помогает защитить всю систему в случае одновременного выхода из строя одного или нескольких переключателей.

Товарная накладная

• 1 шт. переключатель обхода оптоволокна
• Руководство пользователя 1 шт.
• Гарантийный талон 1 шт.

Обзор контроля качества

Для сетевых и оптических коммуникационных продуктов надежность зависит от хорошо структурированной системы качества, а не от отдельных этапов тестирования.

В OLYCOM контроль качества осуществляется на протяжении всего жизненного цикла продукта — от поиска компонентов до окончательной поставки — для обеспечения стабильной производительности в реальных средах развертывания.

Все материалы проверяются перед производством, включая оптические модули, электронные компоненты и механические конструкции. Во время производства используются автоматизированные системы контроля для поддержания точности сборки и уменьшения вариативности.

Каждый продукт проходит функциональную проверку, охватывающую производительность передачи данных, работу функций и подачу питания, где это применимо. Для оптических систем тщательно оцениваются такие параметры, как точность длины волны, качество сигнала и стабильность передачи.

Чтобы обеспечить долгосрочную надежность, устройства тестируются в экстремальных условиях, включая колебания температуры, воздействие влажности и механические нагрузки. Кроме того, проводится расширенное тестирование во время работы для выявления потенциальных ранних сбоев.

Каждое изделие подвергается окончательной проверке перед отправкой, при этом полная отслеживаемость поддерживается документированными протоколами испытаний и данными о соответствии.

Сочетая стандартизированные процессы с постоянным совершенствованием, OLYCOM обеспечивает стабильные, надежные и готовые к эксплуатации сетевые решения.
