2.5G Ring Fiber Industrial PoE управляемый коммутатор
Спецификация 2.5G Managed Switch
| Наименование продукта |
10/100/1000Mbps Управляемый промышленный PoE Fiber Switch ((1F+6TP) |
| Модель No. |
IM-FP166GW |
| Порт 1 |
1*100/1000/2500Mpbs SFP порты
SM: 1310nm/1550nm, 20 км; 1490nm/1550nm, 40 ~ 120 км
ММ: 1310 нм, 2 км; 850 нм, 500 м
6*10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)
|
| Протокол |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Смены функций |
Режим передачи: хранение и пересылка
Задержка пересылки: <10us
Пропускная способность системы: 17 Гбит/с (не связанная с пробками)
Размер DRAM: 128M
Размер вспышки: 16M
Размер буфера пакетов: 4 Мб
Идентификатор ВЛАНД: 4096
Размер таблицы MAC-адресов: 8K
Джамбо Фрейм: 9.6KB
|
| Сетевые СМИ |
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤ 100 м)
|
| Светодиоды |
Электроэнергия, сеть, волокно
PWR: мощность
Оранжевый: Link/ACT
Зеленый: скорость сети 1000M ((выключено при 100Mb/s)
Волокно: FX1
|

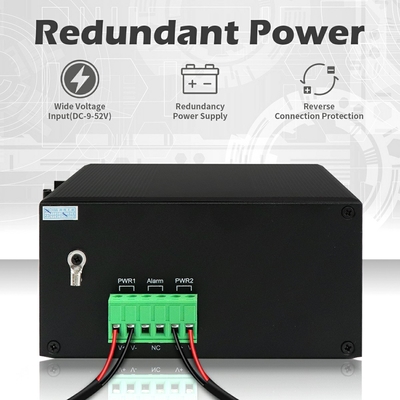

| Силовое питание |
Входное напряжение: 48V (максимум 52V)
Выходное напряжение PoE: 48V
Мощность выхода PoE: 30W ((порт 1 ~ 6)
Максимальный бюджет: 180 Вт
Обратное соединение: поддержка
|
| Проводка PoE |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
Информация о веб-интерфейсе
- Поддержка диагностики кабеля и может найти точку отказа
- Поддержка IEEE802.3az EEE ((Энергоэффективный Ethernet) Управление, оптимизация энергопотребления
- Поддержка STP, RSTP, MSTP, ITU-T G.8032 Ethernet защитного кольца ((EPR)
- Поддержка QoS, классификация транспорта QoS, CoS, управление пропускной способностью ((направление ввода/вывода), подавление штормов, дифференцированные услуги
- Поддержка IEEE802.1q VLAN, порта VLAN, Mac VLAN, IP подсети VLAN, протокола VLAN, конвертации VLAN, MVR
- Поддержка динамической агрегации ссылок IEEE802.3ad LACP, агрегации статических ссылок
- Поддержка IGMP/MLD snooping V1/V2/V3, фильтрация/модуляция IGMP, поиск IGMP
- Доклад агента ИГМП, подслушивание МЛД.
- Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Поддержка Cisco®, таких как CLI, веб-управление, SNMP v1/v2c/v3, Telnet
- Поддержка обновления программного обеспечения через TFTP и HTTP, избыточность прошивки предотвращает неудачу обновления
- Поддержка DHCP-клиента/релейного/прослеживания/прослеживания опции 82/релейного опции 82
- Поддержка RMON, MIB II, зеркального изображения, журнала событий, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Поддержка IPV6 Telnet сервер/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Пожалуйста, свяжитесь с нами для получения веб-указания или руководства по CLI

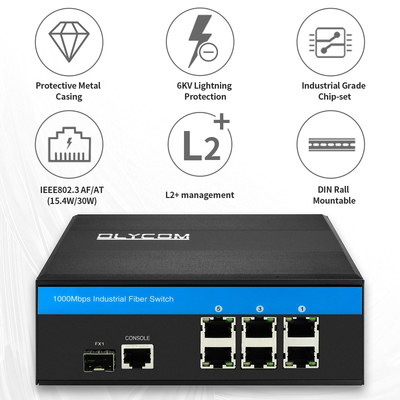

Ключевые особенности управляемого коммутатора сети
- Поддержка питания на PoE IP-камеры через беспроводную точку доступа (AP) 5 категорий кабеля Ethernet.
- IEEE 802.3af/при питании до 1 ~ 6 портов RJ45
- 6 x 10/100/1000Mbps Авто-чувствительные порты RJ45
- 1 x 100/1000/2500Mbps SFP-волоконный порт
- Защита от перенапряжений 6KV Ethernet, адаптируется к суровой наружной среде
- Соответствие требованиям степени защиты IP40 и требованиям промышленного класса EMC
- ДИН-рельсы или стенные установки
- Диапазон мощности до 100 метров
- Соблюдение стандартов FCC и CE
- Температура окружающей среды работы: -40°C75°C
Применение
Пакет и доставка
Единица продажи: единичная позиция
Размер одной упаковки: 30*22*10 см
Однократная важа: 0,85 кг
Тип упаковки: размеры для 1 шт. 30*22*10 см.
Одно устройство и руководство пользователя помещены в одну коробку, запечатаны и хорошо защищены.
20 шт. / картон, размер картона 55,5*40*43 см
| Экология |
Рабочая температура: -40°C 75°C
Температура хранения: -40°C ≈ 85°C
Рабочая влажность: 10%~90%, неконденсирующая
Влажность хранилища: 10%~95%, неконденсирующая
|
| Промышленные стандарты |
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, общий ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее±6KV
|
| Сертификация |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B ((Класс B) ANSI C63.4: 2014 год
|
| Механическая информация |
Оружейная оболочка: гофрированная металлическая оболочка, уровень качества IP40
Размер: 158*115*60 мм
Способ установки: установка на рельсах/стенях
Вес: 0,75 кг/0,9 кг ((Нетто/Бруто)
|
| Гарантия |
3 года, пожизненная техническая поддержка |
Частые вопросы
1На каком чипе он основан?
Оликом: Витессе
2Могу ли я настроить его?
Оликом: Да
Мы поддерживаем услуги OEM, такие как логотип, название модели, этикетка, маска из ПВХ и детали продукта ((монтажный комплект, блок электростанций и т. Д.)
3Могу ли я подключить его к устройствам 10/100M?
Оликом: Да
Для портов LAN они являются 10/100/1000M автоматического обнаружения
Для волоконно-волоконных портов, пожалуйста, настроить скорость 100 Мбит / с через Web GUI или CLI
4Могу ли я отключить функцию PoE для некоторых портов при необходимости?
А: Да
Все управляемые коммутаторы PoE в этой серии поддерживают управление PoE
Пожалуйста, просто установите статус PoE через Web GUI или CLI
5Вы делаете SKD/CKD?
А: Да
Мы, как завод, много раз сталкивались с этим.
