Olycom 8-портовый Web управляемый 2.5G PoE/PoE+ Fiber Switch
Введение в 8-портовый PoE Switch
Порт
6 x 10/100/1000 Мбит/с портов RJ45 с автоматическим определением скорости
2 x 100/1000/2500 Мбит/с SFP оптических порта

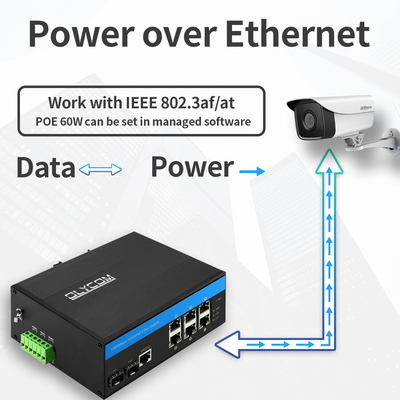

PoE
Питание IEEE 802.3af/at на портах 1 ~ 6 RJ45
Поддержка питания PoE IP-камер через точку беспроводного доступа (AP) по Ethernet-кабелю категории 5
Соответствие PoE at/PoE af, автоматическое определение выходной мощности, макс. 180 Вт
Активный выход DC48V
Диапазон питания до 100 метров
Аппаратное обеспечение
Защита от скачков напряжения Ethernet 6 кВ, адаптация к суровым условиям окружающей среды
Соответствует степени защиты IP40 и требованиям промышленного класса EMC
Установка на DIN-рейку или на стену
Соответствует стандартам FCC и CE
Рабочая температура окружающей среды: -40°C～75°C
Программное обеспечение
Поддержка настройки
Благодаря вышеуказанным функциям, это идеальное решение для IP-видеонаблюдения, ветроэнергетики, электроэнергетики, автоматизации сборки, метрополитена PIS, SCADA электроэнергии, очистки сточных вод, металлургии, интеллектуального транспорта, железнодорожного транспорта, военной и других отраслей
Спецификация Промышленный оптоволоконный коммутатор
| Название продукта |
Управляемый промышленный PoE оптоволоконный коммутатор 10/100/1000 Мбит/с (2F+6TP) |
| Номер модели |
IM-FP266GW |
| Порт |
2*100/1000/2500 Мбит/с SFP порта
SM: 1310 нм/1550 нм, 20 км; 1490 нм/1550 нм, 40~120 км
MM: 1310 нм, 2 км; 850 нм, 500 метров
6*10/100/1000M UTP RJ45 (поддержка автоматического определения MDI/MDIX)
|
| Протокол |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Функции коммутации |
Режим передачи: хранение и пересылка
Задержка пересылки:<10 мкс
Пропускная способность системы: 22 Гбит/с (без перегрузки трафика)
Размер DRAM: 128M
Размер Flash: 16M
Размер буфера пакетов: 4 МБ
VLAND ID: 4096
Размер таблицы MAC-адресов: 8K
Jumbo Frame: 9.6KB
|
| Сетевые носители |
10BASE-T: CAT3, CAT4, CAT5 неэкранированная витая пара (≤100 м)
100/1000BASE-TX: CAT5 или выше экранированная витая пара (≤100 м)
|
| Светодиоды |
Питание, сеть, оптоволокно
PWR: Питание
Оранжевый: Link/ACT
Зеленый: скорость сети 1000M (выключен, когда 100 Мбит/с)
Оптоволокно: FX1/FX2
|

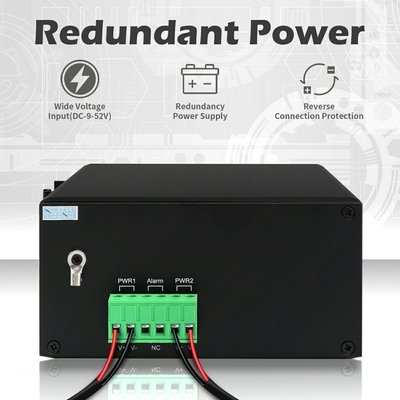

| Источник питания |
Входное напряжение: 48 В (макс. 52 В)
Выходное напряжение PoE: 48 В
Выходная мощность одного PoE: 30 Вт (порт 1~8)
Максимальный бюджет: 240 Вт
Обратное подключение: поддержка
|
| Разводка PoE |
PoE af/at: 1/2 (V+), 3/6 (V-) |
| Окружающая среда |
Рабочая температура: -40°C～75°C
Температура хранения: -40°C～85°C
Рабочая влажность: 10%～90%, без конденсации
Влажность хранения: 10%～95%, без конденсации
|
| Отраслевые стандарты |
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, общий ±6 кВ
Перенапряжение: IEC61000-4-5, дифференциальное ±2 кВ, общее ±6 кВ
|
| Сертификация |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
| Механическая информация |
Корпус: Гофрированный металлический корпус, уровень IP40
Размеры: 158*115*60 мм
Способ монтажа: Монтаж на DIN-рейку/стену
Вес: 0,75 кг/0,9 кг (нетто/брутто)
|
| Гарантия |
3 года, пожизненная техническая поддержка |
Поддержка диагностики кабеля и возможность определения точки неисправности
Поддержка IEEE802.3az EEE (Energy Efficient Ethernet) Management, оптимизация энергопотребления

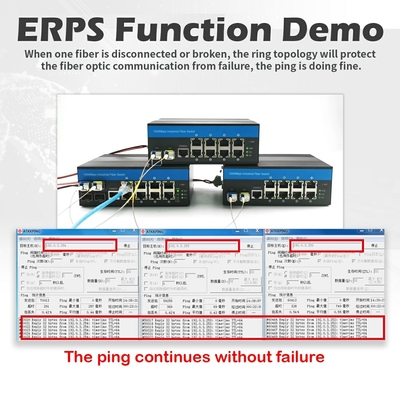

Поддержка STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Поддержка QoS, классификация трафика QoS, CoS, контроль полосы пропускания (направление ввода/вывода), подавление шторма, дифференцированные услуги
Поддержка IEEE802.1q VLAN, порт VLAN, на основе Mac VLAN, IP подсети VLAN, Protocol VLAN, преобразование VLAN, MVR
Поддержка динамической агрегации каналов IEEE802.3ad LACP, статической агрегации каналов
Поддержка IGMP/MLD snooping V1/V2/V3, фильтрация/модуляция IGMP, поиск IGMP
Поддержка отчета агента IGMP, MLD snooping
Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Поддержка Cisco® CLI, Web-управления, SNMP v1/v2c/v3, Telnet
Поддержка обновления программного обеспечения через TFTP и HTTP, резервирование прошивки предотвращает сбой обновления
Поддержка DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
Поддержка RMON, MIB II, зеркальное отображение, журнал событий, DNS, NTP/SNTP, IEEE802.1ab LLDP
Поддержка IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Пожалуйста, свяжитесь с нами для получения веб-руководства или руководства CLI
Информация об упаковке
1 шт. коммутатор
1 шт. руководство пользователя
Примечание
Аксессуары (кронштейн для DIN-рейки, оптический модуль, блок питания, патч-корд, сетевой кабель и т. д.) НЕ включены в упаковочную коробку, пожалуйста, подготовьте их самостоятельно или приобретите полный комплект у нас
| Промышленный оптоволоконный приемопередатчик |
| OSPL1E06D-85 |
100BASE-FX (850 нм) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310 нм) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Промышленный адаптер питания DIN |
| IM-DAC220/DC48V2.5A |
AC220V to DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V to DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V to DC48V10A, -40℃～70℃ |
Информация о транспортной коробке
Размер продукта: 15,8*11,5*6 см
Размер внутренней коробки: 25,3*20,8*8 см
Вес продукта: 0,75 кг
Вес упаковки: 0,9 кг
Размер основной коробки: 55,5*40*41 см
Количество в упаковке: 20 шт.
Вес упаковки: 20 кг
Применение Smart Managed Network Switch
FAQ
1, На каком чипе он основан?
Olycom: Vitesse
2, Могу ли я его настроить?
Olycom: Да
Мы поддерживаем услуги OEM, такие как логотип, название модели, этикетка, маска из ПВХ и детали продукта (монтажный комплект, клеммная колодка питания и т. д.)
3, Могу ли я подключить его к устройствам 10/100M?
Olycom: Да
Для портов LAN они автоматически определяют скорость 10/100/1000M
Для оптоволоконных портов настройте скорость 100 Мбит/с через Web GUI или CLI
4, Могу ли я отключить функцию PoE для некоторых портов, когда это необходимо?
A: Да
Все управляемые коммутаторы PoE в этой серии поддерживают управление PoE
Просто установите статус PoE через Web GUI или CLI
5, Делаете ли вы SKD/CKD?
A: Да
Как завод, мы много раз имели с этим дело.
