HD 3G SDI видео цифровой оптический преобразователь с Bidi RS485 10/100M Ethernet 20 км DC5V

1 пара
MOQ
Подлежит обсуждению
цена
HD 3G SDI видео цифровой оптический преобразователь с Bidi RS485 10/100M Ethernet 20 км DC5V
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Наименование продукта: HD-SDI видео-конвертер Ethernet-волокон
Размер: 179*130,5*50 мм
Расстояние: 20 км
Силовое питание: DC5V2A
Данные: Двунаправленный RS485
Скорость Ethernet: 10/100 Мбит/с
Выделить:

видео- цифровой оптически конвертер 1ch

,

видео- цифровой оптически конвертер rs485

,

видео 20km к конвертеру оптического волокна
Основная информация
Место происхождения: Шэньчжэнь, Китай
Фирменное наименование: Olycom
Сертификация: CE RoHS FCC
Номер модели: OM615-1D1EHDSDIWT/R
Документ: video converter series.pdf
Оплата и доставка Условия
Упаковывая детали: 1 пара в коробке, 1 кг (Г.Вт)
Время доставки: 4~8 рабочих дней
Условия оплаты: T/T, PayPal
Поставка способности: 300 пар/месяц
Характер продукции

3G SDI видео RS485 данных 10/100M Ethernet волоконно-оптический преобразователь



Введение



  1. Приемник передачи данных Ethernet по оптическому волокну, также называемый преобразователем медиа-видео, преобразователем данных Ethernet RS485 в волокно, цифровым SDI видеооптическим преобразователем,расширяет HD-SDI видеосигналы на большие расстояния до 40 км.
  2. Этот HD-SDI видеоволоконный расширитель автоматически распознает и передает сигналы SDI, HD-SDI с встроенным аудио и метаданными.
  3. Кроме того, этот SDI видео Ethernet оптический расширитель полностью соответствует SMPTE 259M, 292M, 424M и ITU цифровых видео стандартов, и идеально подходит для использования в цифровых вывесках, вещании, постановке,и HD CCTV приложения



Ключевые особенности



  • Уравнение ввода и пересчет времени на буферизированных выводах
  • Индикаторы состояния светодиодов в реальном времени
  • Прочный металлический корпус
  • Молниеносное решение
  • Низкая потеря оптической связи ¥ максимум 30 дБ
  • Без EMI, RFI и заземления
  • Би-ди передача на 1 волокне с WDM
  • Доступен в автономных и 3U системах стойки



Спецификация



Оптические
Длина волны 1310nm/1550nm
Тип волокон и расстояние мультимодный (50/125мм) 5 км, (62.5/125мм) 2 км одномодный (9/125мм) 20 км / 40 км
Передающая мощность -5 до -10 дБм
Чувствуем чуткость -26 до -30 дБм
Возвратные потери > 14 дБ
Джиттер < 0, 2 IU
Интерфейс SC
Видео
Тип сигнала HD-SDI и SDI видеосигналы
Прибыль Единство
Резолюция 8 или 10 бит, автоматический
Ставки данных 270 Мбит/с, 1,485 Гбит/с
Нормы эксплуатации SMPTE 259M-C, SMPTE 292M, SMPTE 424M, ITU-R BT.601, ITU-R BT.1120
Автоматическое блокирование скорости передачи данных Да, да.



Ввод видео - передатчик
Номер/тип сигнала 2 односвязи SDI или HD-SDI видео 1 для Tx, 1 для локального предварительного просмотра
Интерфейс 2 женского пола
Импеданс 750 Омм
Ставки данных 19 Мбит/с до 1,485 Гбит/с
Номинальный уровень 0.8 Vp-p
Минимальные/максимальные уровни 00,5 V до 1,0 Vp-p
Убытки от возврата ≥15 дБ @ 5 МГц до 1,5 ГГц, ≥10 дБ @ 1,5 ГГц до 3,0 ГГц
Уравнение входного кабеля Автоматический для потерь кабеля до -30 дБ



Выход видео - приемник
Номер/тип сигнала 2 односвязи SDI или HD-SDI видео 1 для Rx, 1 для резервного копирования / совместного использования
Интерфейс 2 женского пола
Импеданс 750 Омм
Перезагрузка Автоматический для 270 Мбит/с, 1,485 Гбит/с или обходный для неразвестных скоростей
Номинальный уровень 0.8 Vp-p
Минимальные/максимальные уровни 00,5 V до 1,0 Vp-p
Убытки от возврата < 25 дБ @ 100 МГц



Данные
Протокол данных RS485, Манчестер, данные BIPHASE
Пропускная способность 0~300 кбит/с
Уровень ошибок 10-9
Интерфейс Терминал Феникс



Ethernet
Рабочий режим Полный дуплекс / полудуплекс, автосенс
Скорость сети 10/100 Мбит/с, автоматическое обнаружение
Интерфейс RJ45



Электрические, экологические, механические.
Рабочее напряжение

Самостоятельно:220VAC до 5V/12VDC, стойка: двойной 220V/-48V AC

Карта: питается шасси
Операционная температура -35°C+75°C
Температура хранения -45°C+85°C
Влажность 0~95% неконденсирующие
Размеры и вес

Самостоятельный и карты: зависит от различных конфигураций

Шасси: 19 ̊3U



Применение



  • Система мониторинга городского движения
  • Военный мониторинг (оборона границ, национальная оборона)
  • Промышленный мониторинг (аэропорт, химический завод, железная дорога и т.д.)
  • Система мониторинга зданий и кампусов

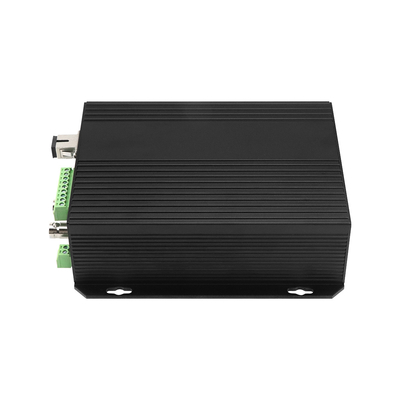

HD 3G SDI видео цифровой оптический преобразователь с Bidi RS485 10/100M Ethernet 20 км DC5V 0



Подробности заказа



OM610-4P2D↓WT/R 4ch Телефон + 2ch RS485 данные Rx
OM610-4V↑1D↓4E WT/R 4ch видео Tx + 1ch RS485 данные Rx + 4ch 10/100M Ethernet
OM610-4V↑1D↓4PWT/R 4ch видео Tx + 1ch RS485 данные Rx + 4ch Телефон
OM610-4V↑12D↓WT/R 4ch видео Tx + 12ch RS485 данные Rx
OM610-2D↓8PWT/R 2ch RS485 данные Rx + 8ch Телефон
OM610-20D↓WT/R 20ch RS485 данные Rx
OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R 1ch би-ди видео + 1ch би-ди RS485 данных + 1ch би-ди аудио + 1ch би-ди закрытие контакта
OM610-2D↑↓4A↑↓1E WT/R 4ch би-ди аудио + 2ch би-ди RS485 данных + 1ch 10/100M Ethernet
OM610-1V↑1D↑↓3A↑2K↑↓WT/R 1ch видео Tx + 2ch би-ди RS485 данных + 3ch аудио Tx + 1ch би-ди контакт закрытия



Больше изображений изделий

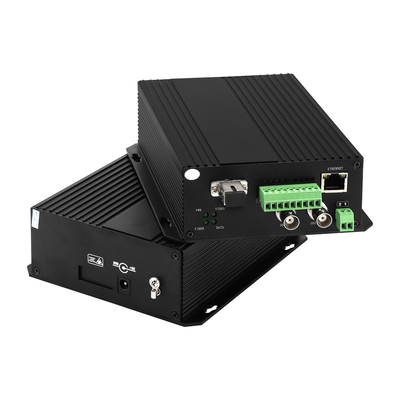

HD 3G SDI видео цифровой оптический преобразователь с Bidi RS485 10/100M Ethernet 20 км DC5V 1

HD 3G SDI видео цифровой оптический преобразователь с Bidi RS485 10/100M Ethernet 20 км DC5V 2
