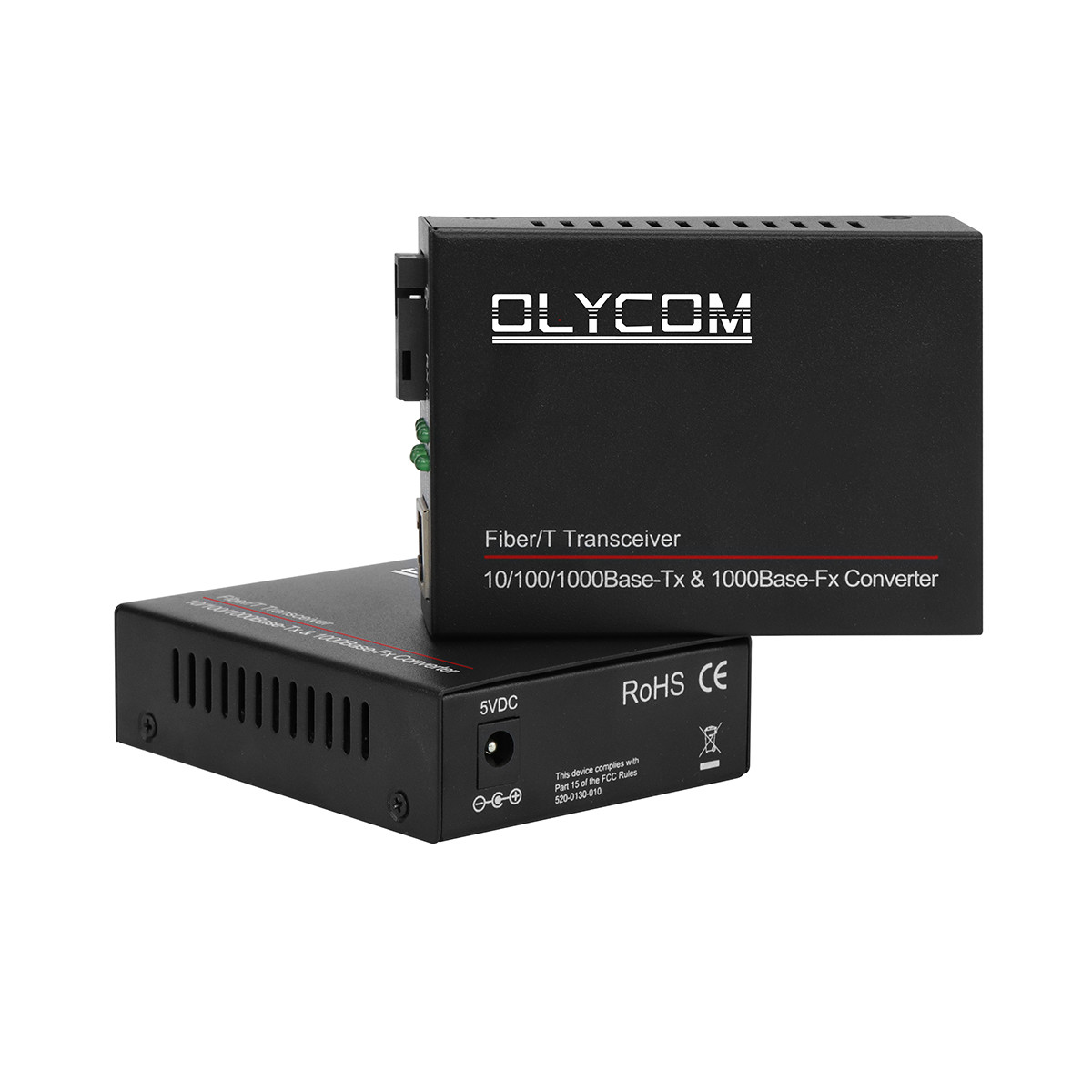

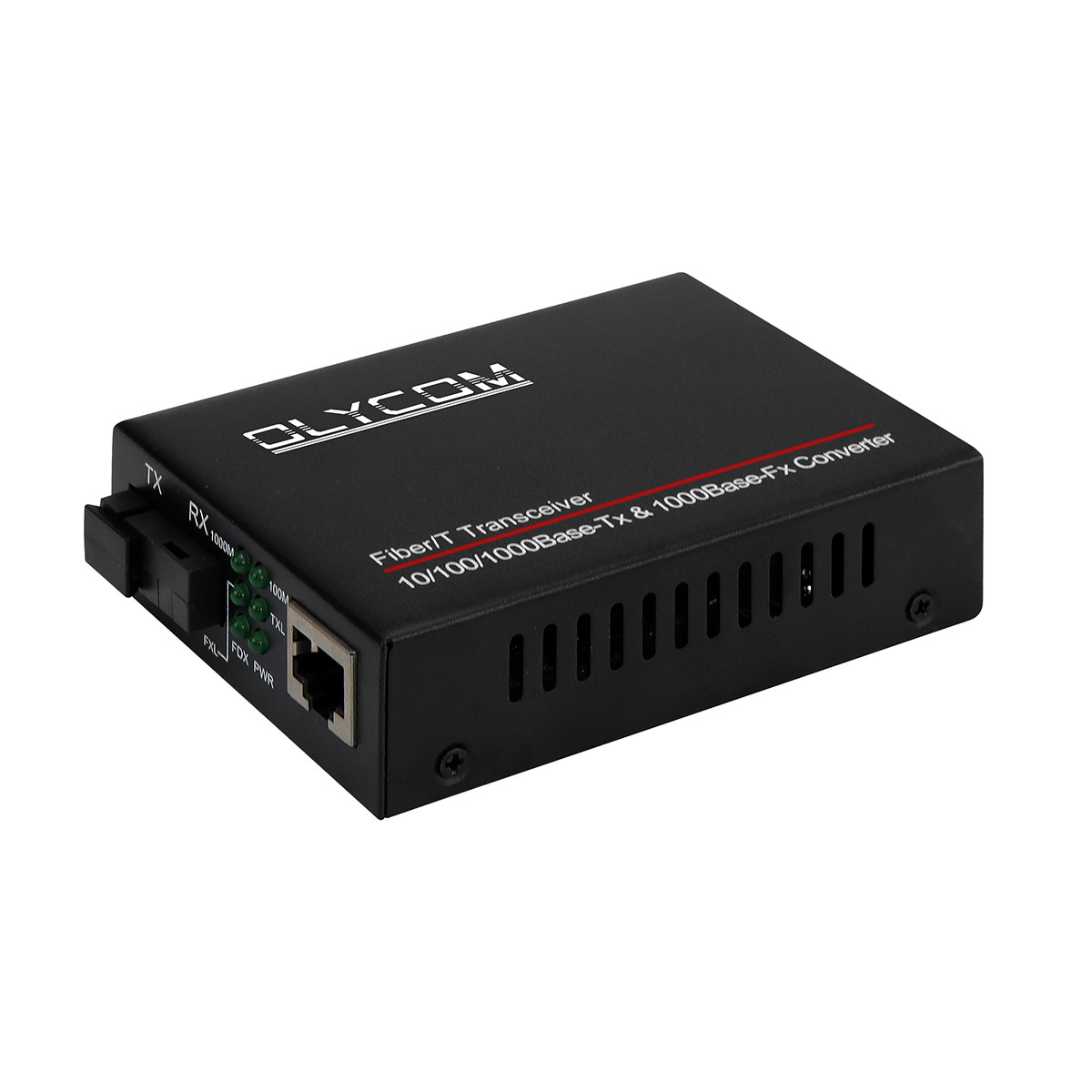

Гигабитный одномодовый оптический медиаконвертер WDM
Основные характеристики медиаконвертера WDM
- Спектральное мультиплексирование (WDM), передача и прием по 1 волокну
- Преобразование Ethernet 1000BASE-FX (оптика) в 10/100/1000BASE-T (медь)
- Передача суперпакетов данных размером 1600 байт
- Полнодуплексное управление потоком, полудуплексное обратное давление

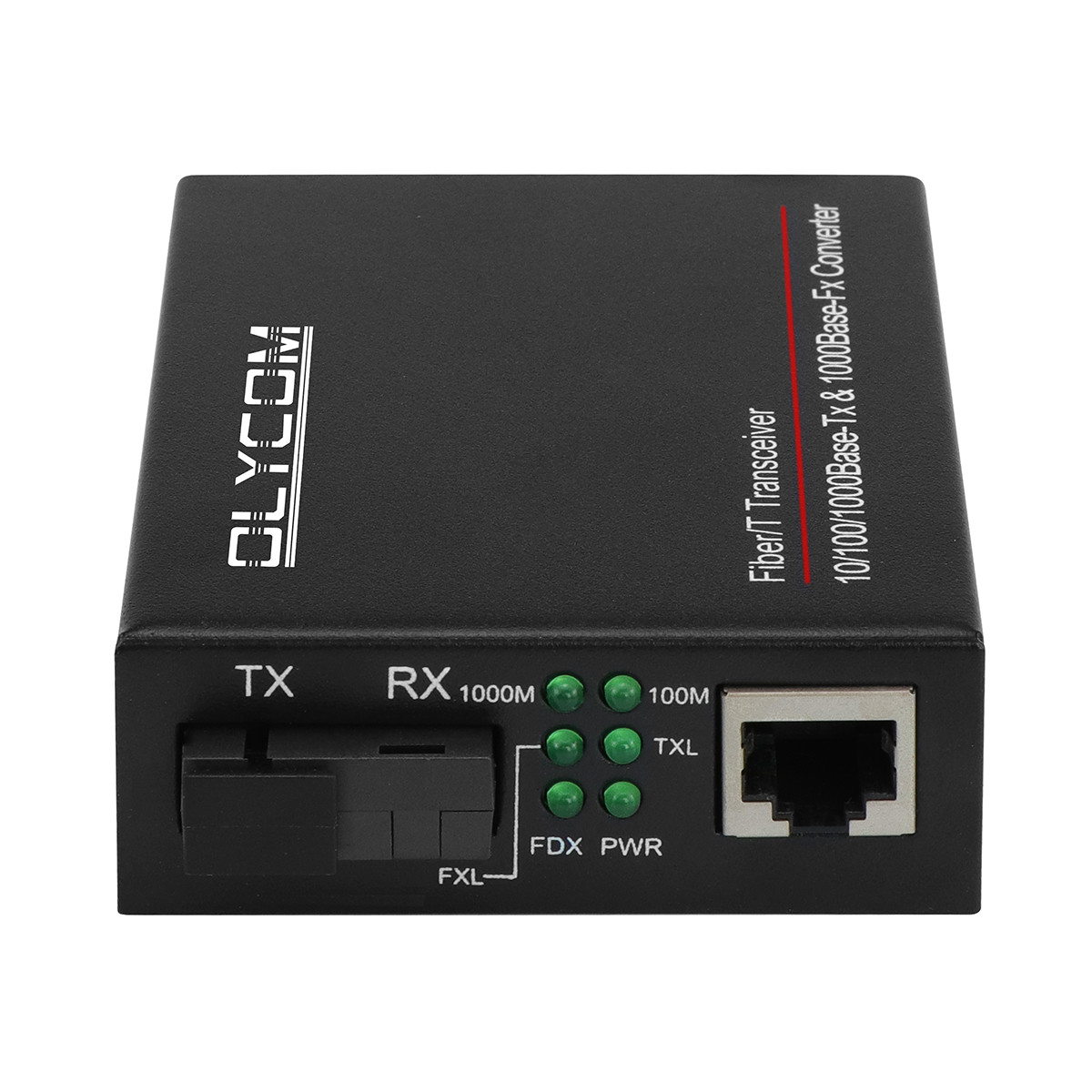

- Полнофункциональные светодиоды для индикации питания и состояния сети
- Доступен для 14-слотового шасси медиаконвертеров
- Обеспечивает передачу по одному волокну с использованием технологии спектрального мультиплексирования (WDM)
- Использует оптоволокно для расширения физического диапазона стандартного Ethernet-соединения до 20 км - 100 км
- Применяется в школах, интернет-кафе, офисах и телекоммуникационных сетях
Технические параметры оптического медиаконвертера
| Стандарт |
IEEE802.3 (10BASE-T), IEEE802.3u 100BASE-TX/FX (Fast-Ethernet),
IEE802.3z 1000BASE -SX/LX(Gigabit-Ethernet)
IEEE802.3x (управление потоком)
IEEE802.1q, IEEE802.1p QoS, IEEE802.1d Spanning Tree
|
| 10/100/1000BASE-T |
Кабель STP или UTP категории 5/5e/6 (макс. 100 м) |
| 1000BASE-FX |
Одномодовый оптоволоконный кабель 9/125 мкм (20/40/60/80/100/120 км) |
|
Режим преобразования
Время задержки
|
Хранение и пересылка<10 мкс, прямое соединение<0,9 мкс |
| Управление потоком |
Полнодуплексное управление потоком, полудуплексное обратное давление |
| Порт RJ-45 |
Авто-MDI/MDIX |
| Оптический разъем |
Стандарт SC, опционально ST/FC |
| Длина волны |
1310/1550 нм |
| Размеры |
70 мм (Ш) x 93 мм (Г) x 25 мм (В) |
| Вес |
Вес нетто: 0,16 кг; Вес брутто: 0,42 кг |
| Входное напряжение |
DC 5V1A с внешним адаптером питания |
| Потребляемая мощность |
<2,5 Вт |
| Среднее время безотказной работы |
50 000 часов |
| BER |
<1> |
| Таблица MAC-адресов |
1K |
| Размер буфера |
128K |
| Рабочая температура |
0°C ~ 50°C |
| Температура хранения |
-40°C ~ 70°C |
| Влажность при хранении |
5%~90% без конденсации |
Детали заказа коммерческого медиаконвертера
| TA511/2-GE/SC-20 |
10/100/1000M, автономный, одно волокно, одномодовый, SC, 20 км, внешний источник питания |
| TA511/2-GE/SC-40 |
10/100/1000M, автономный, одно волокно, одномодовый, SC, 40 км, внешний источник питанияили поставка |
| TA511/2-GE/SC-60 |
10/100/1000M, автономный, одно волокно, одномодовый, SC, 60 км, внешний источник питания |
| TA511/2-GE/SC-80 |
10/100/1000M, автономный, одно волокно, одномодовый, SC, 80 км, внешний источник питания |
| TA511/2-GE/SC-100 |
10/100/1000M, автономный, одно волокно, одномодовый, SC, 100 км, внешний источник питания |
| TA511/2-GE/SC-120 |
10/100/1000M, автономный, одно волокно, одномодовый, SC, 120 км, внешний источник питания |
Устранение неполадок
1. В: Серьезная потеря сетевых пакетов?
О: (1) Несоответствие дуплексного режима между медиаконвертером и другим подключенным оборудованием, таким как коммутатор, маршрутизатор
(2) Пожалуйста, проверьте, есть ли проблемы с кабелем RJ45 и разъемом RJ45
(3) Пожалуйста, проверьте, используете ли вы правильный патч-корд и правильно ли выполнено соединение
(4) Пожалуйста, проверьте, не превышает ли потеря в оптическом канале чувствительность приема
2. В: Связь отсутствует после подключения медиаконвертера?
О: (1) Оптические соединения перепутаны, поменяйте местами все передающие и принимающие волокна
(2) Порт RJ45 неправильно подключен к другому оборудованию (обратите внимание на перекрестный и прямой кабель)
Проблема несоответствия может возникнуть и на оптическом порту, например:
если медиаконвертер имеет функцию LFP, и вы подключаете оптический патч-корд с APC-коннектором к медиаконвертеру с PC-коннектором на трансивере, медиаконвертер не будет работать
Но если медиаконвертер без функции LFP, это не повлияет 3. В: Какие методы тестирования можно применить, если у медиаконвертера есть проблема? (1) Тестирование на локальном объекте
Соедините два медиаконвертера с двумя ПК и выполните тест Ping. Если Ping проходит без проблем, значит, медиаконвертеры исправны; если есть проблема с Ping, можно сделать вывод, что проблема в медиаконвертере
(2) Тестирование на удаленном объекте Соедините два медиаконвертера с двумя ПК и выполните тест Ping. Если Ping не проходит, вам придется проверить
исправность оптического канала и соответствие мощности передачи и приема ПК допустимым диапазонам.
Если тест Ping проходит без проблем, что свидетельствует об исправности оптического канала, можно предположить, что проблемы с коммутатором
