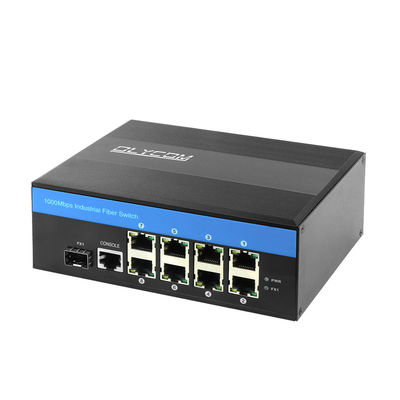

Гигабитный Ethernet 8 портов Управляемый промышленный Ethernet переключатель с DIN Rail
Введение
IM-FS180GWManaged Industrial Ethernet Switch - это коммутатор промышленного волоконного канала 10/100/1000 Мбит/с, рабочая температура -40 °C до + 75 °C, поддержка широкого напряжения двойного питания, поддержка управления веб-сайтом,Удовлетворяет требованиям степени защиты IP40 и промышленного класса EMC, установка рельсов DIN, проходят сертификацию опасного окружающей среды и соответствуют стандартам FCC и CE.Надежная промышленная конструкция может обеспечить непрерывную и стабильную работу системы автоматизации.
Ключевые особенности
8 x 10/100/1000Mbps Автоматическое обнаружение портов TX RJ45
1 x 1000 Мбит/с порт SFP-волокна
Поддержка диагностики кабеля и может найти точку отказа
Поддержка управления IEEE802.3az EEE (Энергоэффективный Ethernet), оптимизация потребления энергии
Поддержка STP, RSTP, MSTP, ITU-T G.8032 Ethernet защитного кольца ((EPR)
Поддержка Qos, классификация транспорта Qos, Cos, управление пропускной способностью (направление ввода/вывода), подавление штормов, дифференцированные услуги
Поддержка IEEE802.1q VLAN,ВЛАН-порт,на базе Mac VLAN,IP подсеть VLAN,протокол VLAN,VLAN конвертер, MVR
Поддержка динамической агрегации ссылок IEEE802.3ad LACP, агрегации статических ссылок
Поддержка IGMP/MLD snooping V1/V2/V3, фильтрация/модуляция IGMP, поиск IGMP
Доклад агента ИГМП, подслушивание МЛД.
Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Поддержка Cisco®, таких как CLI, веб-управление, SNMP v1/v2c/v3, Telnet
Поддержка обновления программного обеспечения через TFTP и HTTP, избыточность прошивки предотвращает неудачу обновления
Поддержка DHCP-клиента/релейного/прослеживания/прослеживания опции 82/релейного опции 82
Поддержка RMON, MIB II, зеркального изображения, журнала событий, DNS, NTP/SNTP, IEEE802.1ab LLDP
Поддержка IPV6 Telnet сервер /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Спецификация
| Наименование продукта | 10/100/1000Mbps Управляемый коммутатор промышленной сети Ethernet ((1F+8TP) |
| Модель No. | IM-FS180GW |
| Порт |
1 x 1000Mpbs SFP порт SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Поддержка MDI/MDIX автоматического обнаружения) |
| Стандартный | IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Идентификатор VLAND | 4096 |
| Джамбо рама | 9.6KB |
| Размер таблицы адресов MAC | 8K |
| Функции переключения |
Режим передачи:хранение и пересылка Пропускная способность системы: 40 Гбит/с (без пробок) |
| Сетевые медиа |
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤100 м) 100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤ 100 м) Порт SFP, расстояние передачи: 20 км, 40 км, 60 км, 80 км, 100 км |
| Светодиоды | Электроэнергия, сеть, волокно |
| Электрическое питание |

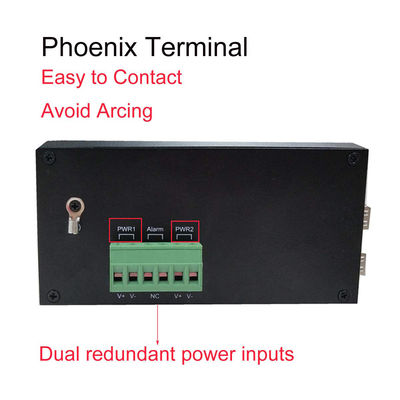

Входное напряжение:DC 12-52V; мощность без нагрузки:5W; Обратное соединение: поддержка |
| Экология | Рабочая температура: -40°C - 75°C; температура хранения: -40°C - 85°C; рабочая влажность: 10% - 90%, неконденсирующая; влажность хранения: 10% - 95%, неконденсирующая |
| Промышленные стандарты |
EMI:FCC Часть 15 Подчасть B Класс A,EN 55022 Класс A EMS:EN 61000-4-2 (ESD) уровень 3,EN 61000-4-3 (RS) уровень 3,EN 61000-4-4 (EFT) уровень 3,EN 61000-4-5 (всплеск) уровень 3,EN 61000-4-6 (CS) уровень 3,EN 61000-4-8; Контроль движения:NEMA-TS2; Вибрация:IEC 60068-2-6; свободное падение:IEC 60068-2-32; удар:IEC 60068-2-27; железнодорожное движение:EN 50121-4 |
| Безопасность | Маркировка "СЕ", торговая; CE/LVD EN60950 |
| Механическая информация |

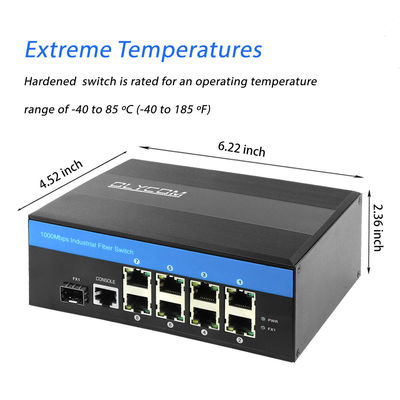

Оружейная оболочка:Оружейная оболочка из металла; класс безопасности:IP40; Размеры: 158 x 114,8 x 60 мм; Способ установки:Установка на рельсе |
| Гарантия | Замена в течение 1 года; 5 лет ремонта |
Применение
Глоссарий
FTP
FTP - это аббревиатура протокола передачи файлов. Это протокол передачи, который использует протокол управления передачей (TCP) иОн также предоставляет службу каталогов и функции безопасности.
Быстрый выход
Процесс быстрого выхода позволяет переключателю удалять интерфейс из записи переадресации безИнтерфейс VLAN обрезки из дерева мультикаст дляУстройство, используемое для обработки данных, обеспечивает оптимальное управление пропускной способностью для всех пользователей.
Это обработка применяется дляIGMP и MLD.
HTTP
HTTP - это сокращение от Hypertext Transfer Protocol. Это протокол, который используется для передачи или передачи информации в Интернете.HTTP определяет, как форматируются и передаются сообщения, и какие действия выполняют веб-серверы и браузерыНапример, когда вы вводите URL-адрес в браузере, это на самом деле отправляетHTTP-команда веб-серверу, направляющая его на получение и передачу запрошенного.
