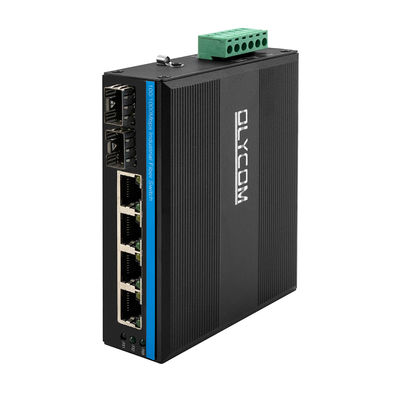

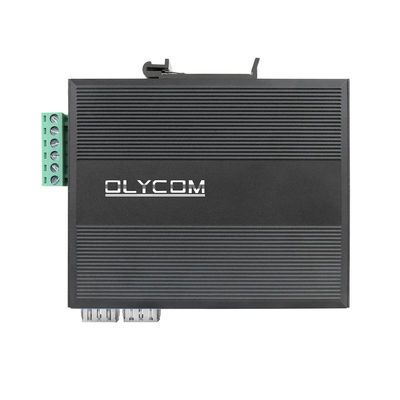

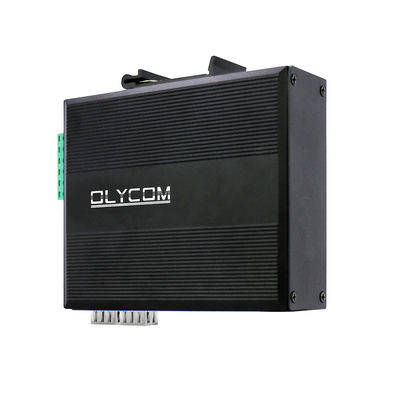

6-портовый 10/100 Мбит/с промышленный сетевой коммутатор
Основные характеристики волоконно-оптического коммутатора DIN
- 4 порта RJ45 10/100 Мбит/с с автоматическим определением скорости
- 2 волоконно-оптических порта SFP 100 Мбит/с
- Защита Ethernet от импульсных перенапряжений 6 кВ, адаптация к суровым условиям эксплуатации
- Поддержка Auto MDI/MDIX
- Режим управления потоком: полнодуплексный с IEEE 802.3x, полудуплексный со стандартом Back pressure
- Соответствует IEEE 802.3 10Base-T и IEEE 802.3u 100Base-TX
- Установка на DIN-рейку или на стену
- Соответствует стандартам FCC и CE
- Механизм коммутации store-and-forward
- Рабочая температура окружающей среды: -40°C～75°C
Благодаря вышеуказанным характеристикам, это идеальное решение для IP-видеонаблюдения, ветроэнергетики, электроэнергетики, метрополитена, автоматизации сборки, SCADA электроэнергии, очистки сточных вод, металлургии, интеллектуального транспорта, железнодорожного транспорта, военной и других отраслей
Спецификация промышленного Ethernet-коммутатора
| Название продукта |
Промышленный волоконно-оптический коммутатор 10/100 Мбит/с (2F+4TP) |
| Номер модели |
IM-FS240FE |
| Порт |
2 порта SFP 100 Мбит/с
SM: 1310 нм/1550 нм, 20 км; 1490 нм/1550 нм, 40~120 км
MM: 1310 нм, 2 км
4x10/100M UTP RJ45 (поддержка автоматического определения MDI/MDIX)
|
|
Протокол
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
| Функции коммутации |
Режим передачи: хранение и пересылка
Задержка пересылки:<10 мкс
Пропускная способность системы: 1,2 Гбит/с (без заторов)
MAC: 4K
Размер буфера пакетов: 1,75 МБ
|
| Сетевые носители |
10BASE-T: CAT3, CAT4, CAT5 неэкранированная витая пара (≤100 м)
100BASE-TX: CAT5 или выше экранированная витая пара (≤100 м)
|
| Светодиоды |
Питание, волокно, сеть, PoE
PWR: Питание
Волокно: FX1, FX2
Вкл.: передача в норме
Выкл.: передача НЕ в норме (неисправный оптический модуль или отключение)
Медный оранжевый: индикатор PoE
Вкл.: PoE работает
Выкл.: PoE не работает или это устройство без PoE
Медный зеленый: индикатор скорости
Вкл.: скорость передачи 1000 Мбит/с
Мигает: в процессе передачи
Выкл.: Отключено или рабочая скорость 10/100 Мбит/с
|
| Источник питания |
Потребляемая мощность: Полная нагрузка≤5 Вт
Резервный вход DC12V~DC52V, обычно DC12V/DC24V/DC48V
Обратное подключение: поддержка
|
| Окружающая среда |
Рабочая температура: -40°C～75°C
Температура хранения: -40°C～85°C
Рабочая влажность: 10%～90%, без конденсации
Влажность хранения: 10%～95%, без конденсации
|
|
Отраслевые стандарты
|
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, общий ±6 кВ
Перенапряжение: IEC61000-4-5, дифференциальное ±2 кВ, общее ±6 кВ
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
|
Механическая информация
|
Корпус: Гофрированный металлический корпус, уровень IP40
Размер: 114*93*35 мм
Способ монтажа: Монтаж на DIN-рейку/стену
Вес: 0,35 кг/0,45 кг (нетто/брутто)
|
| Гарантия |
Замена в течение 1 года; ремонт в течение 3 лет |
1 шт. коммутатор
1 шт. руководство пользователя
Примечание
Аксессуары (оптический модуль, блок питания, патч-корд, сетевой кабель и т. д.) НЕ входят в упаковочную коробку
Пожалуйста, подготовьте их самостоятельно или приобретите полный комплект у нас
Информация об упаковочной коробке
Размер продукта: 11,4*9,3*3,5 см
Размер внутренней коробки: 23*16,5*5,8 см
Вес продукта: 0,35 кг
Вес упаковки: 0,45 кг
Размер основной коробки: 67*33*47 см
Количество в упаковке: 40 шт.
Вес упаковки: 20 кг
FAQ
1. На каком чипе основано?
Olycom: Realtek
2. Могу ли я настроить его?
Olycom: Да
Мы поддерживаем услуги OEM, такие как логотип, название модели, этикетка, маска из ПВХ и детали продукта (монтажный комплект, клеммная колодка питания и т. д.)
3. Могу ли я иметь свою собственную упаковочную коробку?
Да, стандартная упаковочная коробка не имеет китайских букв или логотипа.
Можно настроить свою собственную версию, например, разместить свой логотип, название модели или слоганы.
4. Каковы ваши условия оплаты?
В большинстве случаев мы осуществляем банковский перевод T/T, и полная сумма должна быть получена до отгрузки.
Для заказов образцов мы получаем оплату PayPal для более короткого времени обработки.
Иногда оплата Alipay или WeChat подходит, это зависит от обстоятельств.
Аксессуары
| Промышленный оптический модуль |
| OSPL1E06D-85 |
100BASE-FX (850 нм) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| Промышленный блок питания DIN |
| IM-DAC220/DC12V1.67A |
AC220V to DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V to DC24V1A, -30℃～70℃ |
