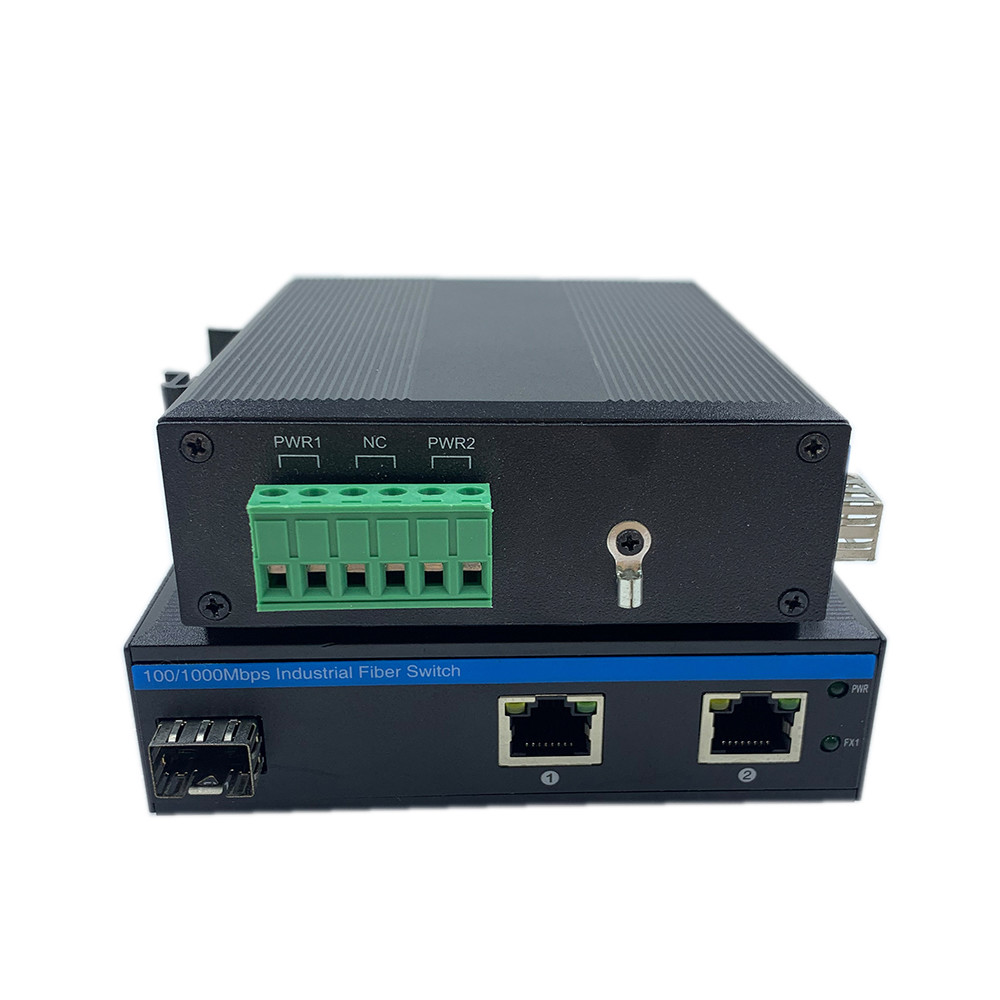

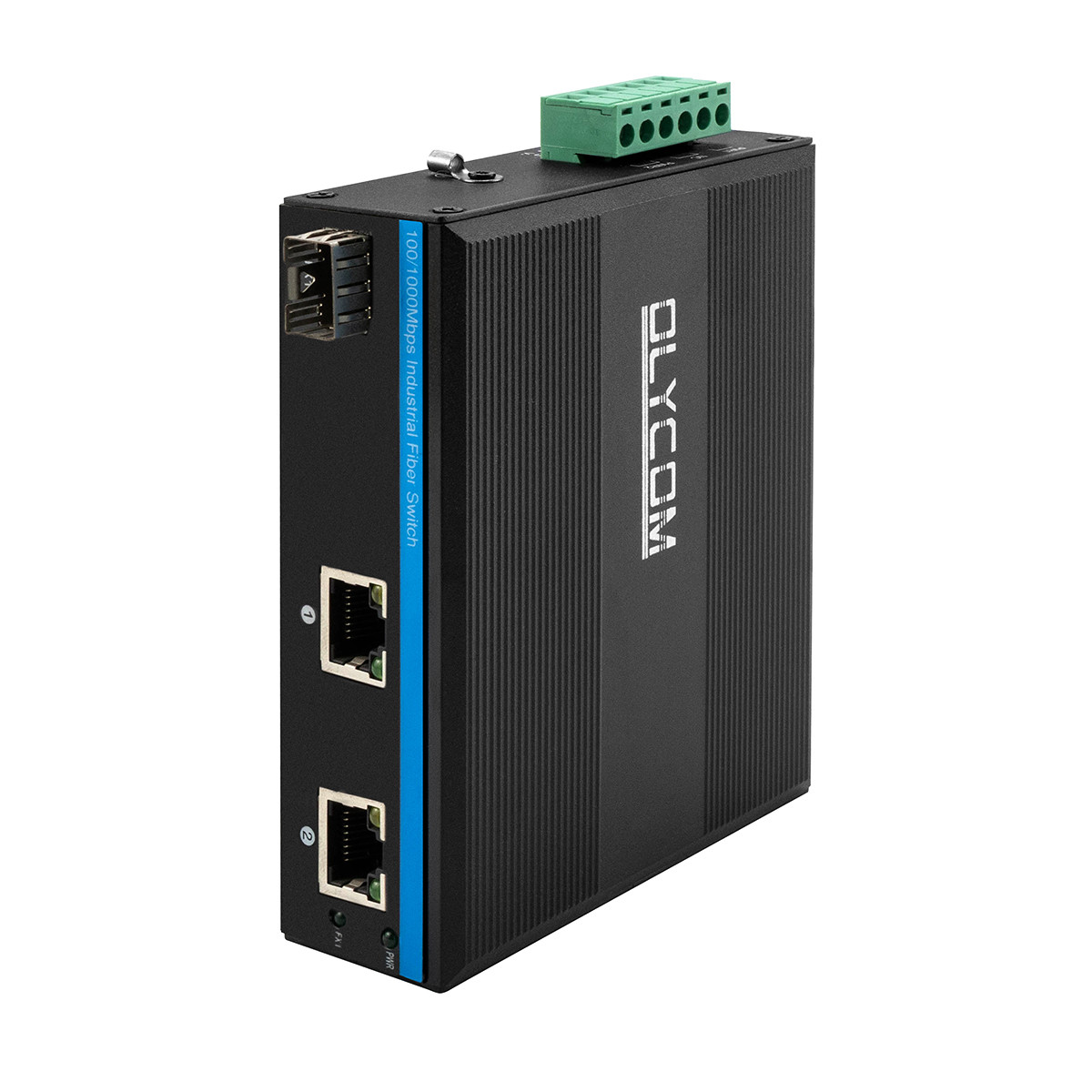

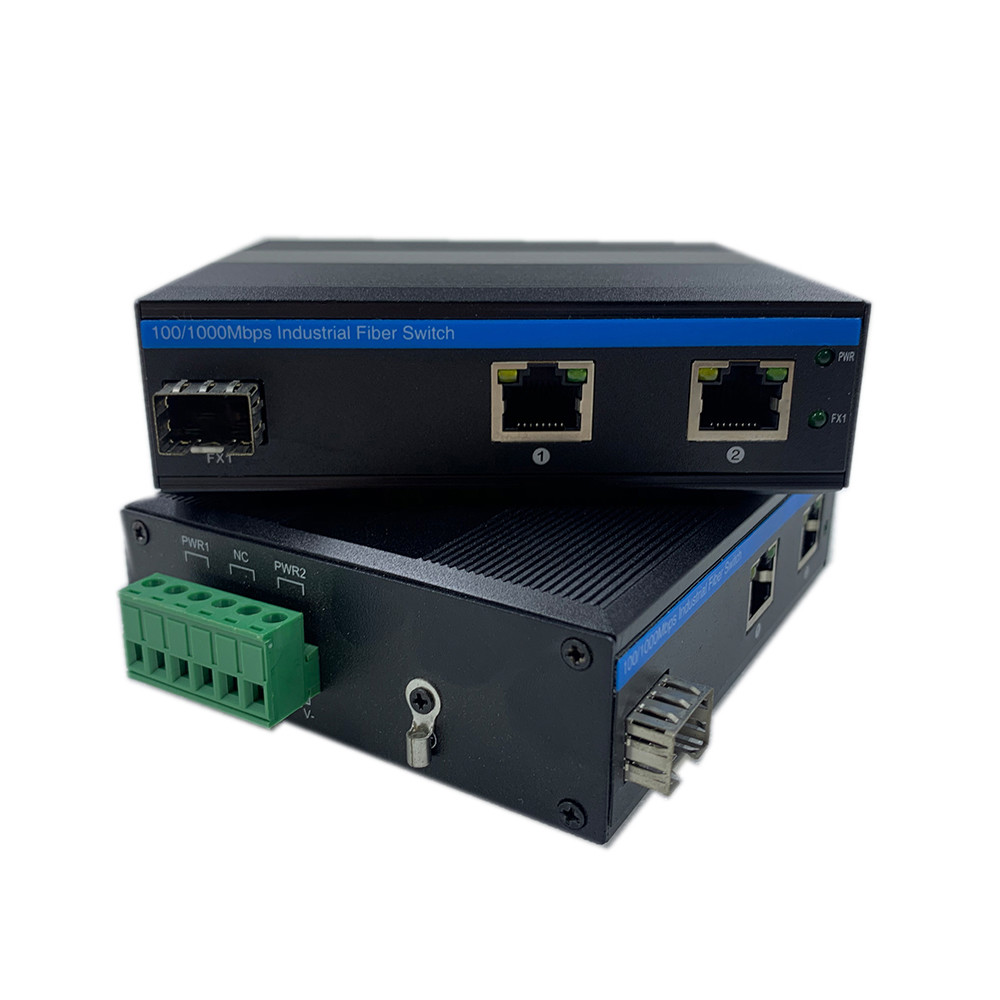

Промышленный оптоволоконный коммутатор Gigabit Rugged Ethernet
Основные характеристики сетевого коммутатора Gigabit
- 1 порт SFP 100/1000 Мбит/с с автоматическим определением
- 2 порта RJ45 10/100/1000 Мбит/с с автоматическим определением
- Защита от перенапряжений Ethernet 6 кВ, адаптация к суровым условиям окружающей среды
- Поддержка Auto MDI/MDIX
- Режим управления потоком: полный дуплекс со стандартом IEEE 802.3x, полудуплекс со стандартом Back pressure
- Соответствует стандартам IEEE 802.3 10Base-T и IEEE 802.3u 100Base-TX
- Установка на DIN-рейку или на стену
- Соответствует стандартам FCC и CE
- Механизм коммутации store-and-forward
- Рабочая температура окружающей среды: -40°C～75°C
Это идеальное решение для IP-видеонаблюдения, ветроэнергетики, электроэнергетики, метрополитена PIS, автоматизации сборки, SCADA электроэнергии, очистки сточных вод, металлургии, интеллектуального транспорта, железнодорожного транспорта, военной промышленности и других отраслей
Спецификация уличного оптоволоконного коммутатора
| Название продукта |
Промышленный оптоволоконный коммутатор 10/100/1000 Мбит/с (1F+4=2TP) |
| Номер модели |
IM-FS120GE |
| Порт |
1x100/1000M SFP Fiber
SM: 1310 нм/1550 нм, 20 км; 1490 нм/1550 нм, 40~120 км
MM: 1310 нм, 2 км; 850 нм, 500 метров
2x10/100/1000M UTP RJ45 (поддержка автоматического определения MDI/MDIX)

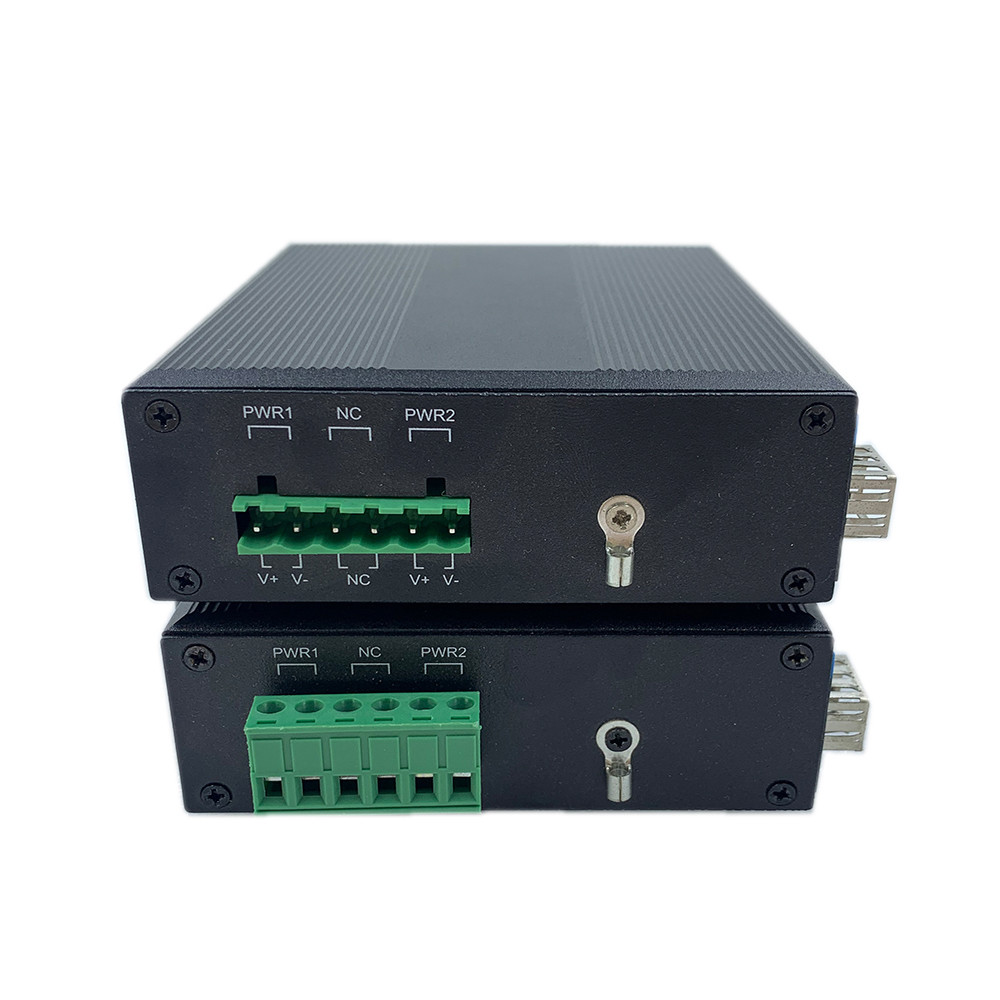

1x6-контактный клеммный блок питания
|
| Протокол |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
|
| Функции коммутации |
Режим передачи: хранение и пересылка
Задержка пересылки:<10 мкс
Пропускная способность системы: 6 Гбит/с (без перегрузки трафика)
Скорость пересылки: 8,928 Мбит/с
MAC: 4K
Размер буфера пакетов: 1,75 МБ
|
| Сетевые носители |
10BASE-T: CAT3, CAT4, CAT5 неэкранированная витая пара (≤100 м)
100/1000BASE-TX: CAT5 или выше экранированная витая пара (≤100 м)
|
| Светодиоды |
Питание, оптоволокно, сеть, PoE
PWR: Питание
Fiber: FX1
Вкл.: передача в норме
Выкл.: передача НЕ в норме (неисправный оптический модуль или отключение)
Медный оранжевый: индикатор PoE
Вкл.: PoE работает
Выкл.: PoE не работает или это устройство без PoE
Медный зеленый: индикатор скорости
Вкл.: скорость передачи 1000 Мбит/с
Мигает: в процессе передачи
Выкл.: Отключено или рабочая скорость 10/100 Мбит/с
|
| Потребляемая мощность |
Полная загрузка ≤5 Вт |
| Источник питания |
Резервный вход DC12V~DC52V, обычно DC12V/DC24V/DC48V
Обратное подключение: поддержка
|
| Окружающая среда |
Рабочая температура: -40°C～75°C
Температура хранения: -40°C～85°C
Рабочая влажность: 10%～90%, без конденсации
Влажность хранения: 10%～95%, без конденсации
|
| Отраслевые стандарты |
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, общий ±6 кВ
Перенапряжение: IEC61000-4-5, дифференциальное ±2 кВ, общее ±6 кВ
|
| Сертификация |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
| Механическая информация |
Корпус: Гофрированный металлический корпус, уровень защиты IP40
Размеры: 114*93*35 мм
Способ монтажа: Монтаж на DIN-рейку/стену
Вес: 0,35 кг/0,45 кг (нетто/брутто)
|
| Гарантия |
3 года, пожизненная техническая поддержка |
Применение 3-портового LAN-коммутатора
- Любая сеть, использующая смесь меди и оптоволокна
- IP-подключение и связь
- Система видеонаблюдения, такая как сетевая камера, контроль доступа
Упаковочный лист
- 1 шт. коммутатор
- 1 шт. руководство пользователя
Примечание
Аксессуары (кронштейн для DIN-рейки, оптический модуль, блок питания, патч-корд, сетевой кабель и т. д.) НЕ входят в упаковочную коробку, пожалуйста, подготовьте их самостоятельно или приобретите полный комплект у нас
Информация об упаковочной коробке
Размер продукта: 11,4*9,3*3,5 см
Размер внутренней коробки: 23*16,5*5,8 см
Вес продукта: 0,35 кг
Вес упаковки: 0,45 кг
Размер основной коробки: 67*33*47 см
Количество в упаковке: 40 шт.
Вес упаковки: 20 кг
| Промышленный оптический модуль |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310 нм) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Промышленный блок питания DIN |
| IM-DAC220/DC12V1.67A |
AC220V to DC12V1.67A, -30℃～70℃ |
| IM-DAC220/DC24V1A |
AC220V to DC24V1A, -30℃～70℃ |
Примечание
Указанные модели обычно используются для комплекта полного решения
FAQ
1, На каком чипе он основан?
Olycom: Realtek
2, Могу ли я его настроить?
Olycom: Да
Мы поддерживаем услуги OEM, такие как логотип, название модели, этикетка, маска из ПВХ и детали продукта (монтажный комплект, клеммный блок питания и т. д.)
3, Могу ли я подключить его к устройствам 10/100M?
Olycom: Да
Оптоволоконные порты поддерживают оптические модули 100M или 1G, plug-and-play, не требуют дополнительной настройки
Медные порты имеют автоматическую адаптацию 10/100/1000M
4, Управляемый ли он?
Olycom: Нет
Это просто plug-and-play, но у нас есть управляемая модель (IM-FS120GM)
