Решение: независимая TTL волоконная связь + Гигабитная Ethernet волоконная связь

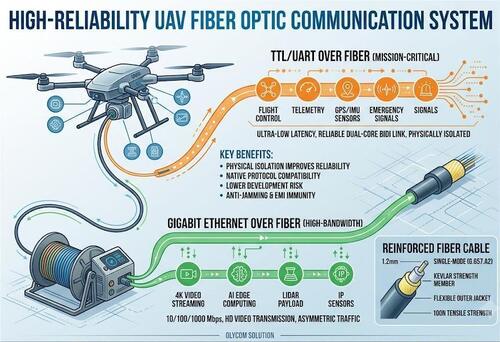

Общая архитектура в промышленных и привязанных дронах использует два независимых канала связи из оптических волокон:
Канал 1 TTL через волокно
Для критических командных и телеметрических данных:
- Команды управления полетом
- Информация о местоположении GPS
- Данные о положении IMU
- Мониторинг состояния батареи и системы
- Сигналы аварийного управления
Это очень интерактивное сообщение:
Наземная станция → БПЛА
Команды управления и обновления задач
БПЛА → Наземная станция
Телеметрия в режиме реального времени и обратная связь о состоянии
Поскольку безопасность полетов зависит от стабильной связи, связь TTL физически изолирована от трафика с высокой пропускной способностью.
Канал 2 Гигабитный Ethernet по волоконному кабелю
Разработанные для передачи больших данных, включая:
- 1080P / 4K HD видео
- Камеры термоизоляции
- Системы обработки зрения ИИ
- Данные точечного облака LiDAR
- IP-датчики
Несмотря на то, что Ethernet технически является полнодуплексным, большинство приложений беспилотных летательных аппаратов имеют высоко асимметричную структуру трафика:
БПЛА → Наземная станция
Масштабный поток данных о видео и датчиках
Наземная станция → БПЛА
Только небольшие пакеты конфигурации или подтверждения
Гигабитный модуль Ethernet-волокон обеспечивает достаточную пропускную способность для распространенной передачи видео с кодировкой H.264 и H.265.
Почему бы не установить TTL и Ethernet на одном волокне?
Хотя конверсия протокола, такая как UART-to-IP, возможна, многие профессиональные системы БПЛА по-прежнему предпочитают независимые связи.
Причины включают:
1Физическая изоляция повышает надежность
Если видеотрафик внезапно увеличивается или система Ethernet испытывает сбой, канал управления полетом остается нетронутым.
Даже когда видео сбой:
- Диспетчер остается в режиме
- Телеметрия остается доступной.
- Команды возвращения домой все еще могут быть выполнены.
Для критически важных систем БПЛА надежность всегда имеет более высокий приоритет, чем сокращение количества кабелей.
2Совместимость протокола
Многие компоненты БПЛА по-прежнему основаны на серийной связи:
- Контроллеры полетов MAVLink
- Модули GPS
- Датчики ИМУ
- Контроллеры с гимпами
- Старые промышленные устройства
Прямая UART/TTL по волоконному волокну обеспечивает простое, малозадержное и независимое от программного обеспечения решение.
3. Снижение риска развития
Преобразование серийной связи в Ethernet требует дополнительных процессоров, программного обеспечения и управления сетью.
Это вводит:
- Дополнительная задержка
- Сложность программного обеспечения
- Зависимость от операционной системы
- Потенциальные точки отказа системы
Для промышленных и оборонных БПЛА простота часто означает более высокую надежность.
Выбор волоконного кабеля для применения БПЛА
В отличие от стандартных волоконных патчевых кабелей, применения беспилотных летательных аппаратов требуют специально разработанных усиленных волоконно-оптических кабелей.
Типичные спецификации включают:
- Одномодовые волокна (G.657.A2)
- 2-ядерная или 4-ядерная конструкция
- 1.2 мм диаметра кабеля
- Прочность на растяжение 100 Н
- Структура, усиленная кевларом
- Высокая гибкость для намотных систем
Внутри кабеля:
- Оптические волокна для связи
- Изделие из кевлара для защиты от натяжения
- Гибкая верхняя куртка
Эта конструкция позволяет кабелю выдерживать непрерывное тягание, вибрацию и вращение во время работы БПЛА.
Типичная двухядерная волокнистая архитектура
Одним из наиболее распространенных решений является двухядерный одномодный волоконно-волоконный кабель.
Волокнистое ядро 1:
- Гигабитная Ethernet через волоконное излучение
- 1310/1550 нм BiDi оптические модули
- Видео, ИИ-данные и IP-связь
Волоконное ядро 2:
- TTL серийная связь по волоконному волокну
- 1310/1550 нм BiDi оптические модули
- Контроль полета, телеметрия и данные датчиков
Каждое волокнистое ядро функционирует как независимый полнодуплексный канал связи, обеспечивающий полную изоляцию между управлением и передачей полезной нагрузки.
Будущая тенденция: к сетям беспилотных летательных аппаратов, работающим на базе IP
Промышленность беспилотных летательных аппаратов постепенно движется к унифицированным архитектурам на основе Ethernet, движимым:
- TSN (Time Sensitive Networking) - сеть, чувствительная к времени
- ROS 2
- Среднее программное обеспечение DDS
- Вычислительные платформы ИИ
- Гигабитные бортовые сети
Будущие системы БПЛА могут включать:
- Видео
- Телеметрия
- Датчики
- Автобус CAN
- Данные управления полетом
в единую детерминированную IP-сеть.
Однако сегодня многие промышленные, привязанные, противозаторможенные и оборонные платформы беспилотных летательных аппаратов по-прежнему полагаются на двухканальную архитектуру:
TTL через волоконное излучение + Ethernet через волокно
потому что это обеспечивает самый высокий уровень надежности.
Решение OLYCOM
OLYCOM предоставляет компактные оптоволоконные коммуникационные модули, подходящие для интеграции БПЛА:
Модель 1: OM610-1V1TWR
Образец 2: карта TA510-GE-X
- Модуль оптического волокна TTL
- Прозрачная передача UART/TTL
- Связь с низкой задержкой
- Идеально подходит для диспетчеров полетов, датчиков и телеметрических систем
- Модуль гигабитного Ethernet-волокна
- 10/100/1000 Мбит/с передача Ethernet
- Поддерживает видеопотоки высокой четкости H.264/H.265
- Подходит для IP-камер, компьютеров ИИ и сетевых полезных нагрузок
Оба модуля могут использоваться отдельно или совместно в двухканальной архитектуре связи БПЛА.
Заключение
Поскольку применение БПЛА продолжает расширяться от потребительских дронов до промышленной инспекции, безопасности и рынков обороны,Волоконно-оптическая связь становится ключевой технологией для достижения, анти-помешательства и высокой надежности передачи.
Сочетание TTL через Fiber для управления критически важными задачами и Gigabit Ethernet через Fiber для высокополосных полезных нагрузок остается зрелой и широко используемой архитектурой для профессиональных систем БПЛА.
