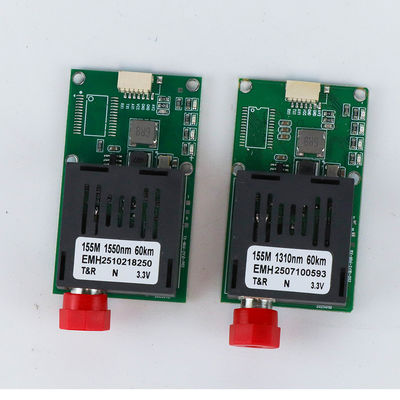

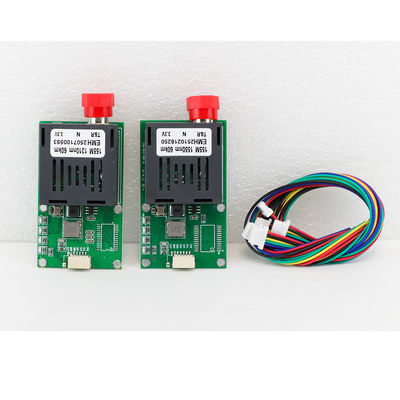

Оптический модуль дрона, соответствующий CE, TTL, Data, FC/ST/SC, оптоволокно 20 км/40 км/60 км/80 км

Модуль беспилотного летательного аппарата с привязанными волокнами


Конец неба

Длина волны кабеля из оптического волокна в конце неба составляет 1490 нм, и интерфейс определяется как: RX/TX/AV/VCC/GND. RX подключен к CRSFTX управления полетом,TX подключен к CRSFRX управления полетом, и AV подключается к выходному порту AV-сигнала управления полетом.

Наземный конец

длина волны волоконно-оптического кабеля наземного конца составляет 1550 нм, и интерфейс определяется как: RX/TX/AV/CC/GND. RX подключен к CRSFTX дистанционного приемника,TX подключен к CRSFRX приемника дистанционного управленияОписание: Это устройство разработано для системы передачи сигнала дронов с 1 аналоговым видео и 1 сигналом уровня TTL.Устройство имеет характеристики безопасности и надежности, стабильная производительность, общий легкий вес и высокие затраты.


Промышленные беспилотные коммуникационные системы требуют гораздо большего, чем просто беспроводная передача данных.телеметрия, видео высокой четкости, обработка ИИ и различные данные датчиков при сохранении надежной связи на большие расстояния.

Модули связи из волоконного оптика являются идеальным решением, предлагая сверхнизкую задержку, высокую пропускную способность, сильный электромагнитный иммунитет и безопасную передачу на большие расстояния.Они широко применяются в привязанных БПЛА, промышленных дронов и критически важных беспилотных систем.

1Контроль полета и телеметрическая передача.

Модуль оптического волокна TTL обеспечивает прозрачный серийный канал связи между диспетчером полета и наземной контрольной станцией.

Типичные передаваемые данные включают:

* Команды управления полетом

* Автоматические миссии с точки зрения пути

* Команды возвращения домой

* Данные GPS-позиционирования

* Информация о позиции ИМУ

* Направление компаса

* Высота и скорость

* Состояние батареи

* Мониторинг здоровья двигателей

* Обратная связь телеметрии в реальном времени

Поскольку связь управления полетом имеет решающее значение для безопасности, серийный канал предназначен для стабильной, детерминированной и малозадержной передачи на большие расстояния.

2- Видео передача высокой четкости.

Модуль оптического волокна Gigabit Ethernet предназначен для интенсивных полезных нагрузок пропускной способности, требующих непрерывной IP-коммуникации.

Типичные приложения включают:

* Камеры 1080P / 4K HD

* H.264 / H.265 видеопоток

* Камеры двойного спектра EO/IR

* Панорамные камеры наблюдения

* PTZ системы камер

* IP-устройства полезной нагрузки

Интерфейс Gigabit Ethernet обеспечивает достаточную пропускную способность для передачи видео в режиме реального времени при сохранении превосходного качества изображения на дальних волоконных линиях.

3ИИ вычисления и интеллектуальные полезные грузы

Современные промышленные беспилотные летательные аппараты все чаще интегрируют на базе ИИ компьютерные платформы для анализа изображений в режиме реального времени и автономного принятия решений.

Типичные полезные нагрузки включают:

* Компьютеры AI edge

* Платформы NVIDIA Jetson

* Встроенные промышленные ПК

* Системы распознавания объектов

* Интеллектуальные системы слежения

* Автономные системы контроля

Ethernet-волоконный канал обеспечивает высокоскоростную передачу результатов обработки ИИ, информации о датчиках и сетевой связи между бортовым оборудованием и наземной станцией.

4Лидар, радарные и картографические системы

УЗИ для исследования и инспекции часто имеют высокоскоростное оборудование для обнаружения данных.

Типичные полезные нагрузки включают:

* Сканнеры LiDAR

* Радарные системы SAR

* Многоспектральные камеры

* Гиперспектральные камеры

* Системы фотограмметрии

* Оборудование для 3D-картирования

Эти датчики непрерывно генерируют большие объемы данных, что делает Гигабит Эфирна через волоконное излучение идеальным решением передачи.

5. БПЛА промышленной инспекции

Системы оптической связи широко используются для выполнения задач промышленной инспекции, где необходима стабильная связь.

Типичные приложения включают:

* Проверка линии электропередачи

* Инспекция ветровых турбин

* Проверка нефтегазопроводов

* нефтехимические предприятия

* Железнодорожная инспекция

* Проверка дорожной инфраструктуры

* Контроль моста

* Солнечные электростанции

* Инфраструктура умных городов

Передача волокон обеспечивает отличную устойчивость к электромагнитным помехам, обычно встречающимся в промышленной среде.

6- Привязанные беспилотные летательные аппараты.

Привязанные беспилотные летательные аппараты требуют непрерывной и надежной связи между бортовой платформой и наземной станцией.

Типичный привязанный кабель связи состоит из:

* Кевлар-укрепленный оптический кабель

* Высокопрочный протяжной элемент

* Гибкий защитный пиджак

* Однорежимные оптические волокна

Общие спецификации включают:

* G.657.A2 однорежимные волокна

* 2-ядерная или 4-ядерная структура

* Диаметр кабеля 1,2 мм

* Прочность на растяжение 100 Н

Эта конструкция позволяет непрерывно накручивать и разворачивать при сохранении стабильной связи во время длительных миссий.

7Общественная безопасность и реагирование на чрезвычайные ситуации

Модули связи беспилотных летательных аппаратов с оптическим волокном хорошо подходят для операций общественной безопасности, требующих надежной, бесперебойной связи.

Типичные приложения включают:

* Аварийное спасение

* Поддержка пожаротушения

* реагирование на стихийные бедствия

* Мониторинг наводнений

* Поиск и спасение (SAR)

* Управление движением

* Пограничный патруль

* Надзор правоохранительных органов

Надежная оптическая связь помогает обеспечить бесперебойное выполнение миссии в сложных условиях.

8Оборона и системы противозаторможения БПЛА

В отличие от обычной радиочастотной связи, оптическая передача защищена от электромагнитных помех и радиочастотных помех.

Типичные применения, связанные с обороной, включают:

* Тактическое наблюдение

* Охрана границ

* Мониторинг прибрежной зоны

* Поддержка электронной войны

* Системы противозаторможения БПЛА

* Безопасная передача данных

Физическая волоконная связь обеспечивает высокую надежность связи для критически важных операций, где целостность связи имеет важное значение.

9Архитектура двуканальной связи БПЛА

Общее промышленное развертывание объединяет два независимых канала связи:

TTL через волокно

* Управление полетом

* Телеметрия

* Связь с датчиками

* Команды миссии

Гигабитная Ethernet по волоконному кабелю

* Видео в высоком разрешении

* ИИ-вычисления

* IP-камеры

* Лидар

* Радар

* Сетевые полезные грузы

Отделяя управляющий трафик от данных полезной нагрузки с высокой пропускной способностью, система минимизирует помехи связи и улучшает общую операционную надежность.

Размер





Частые вопросы


1Вы производитель?

Да, мы настоящий производитель с полными производственными возможностями.

У нас есть собственные производственные мощности и специализированная команда исследований и разработок, работающая над инновациями в продуктах.

Вы можете пройти виртуальный тур по нашим помещениям по ссылке ниже, где вы сможете осмотреть офисные помещения и производственные зоны.

https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html

2- Сколько времени нужно, если я закажу?

Производство начинается немедленно, как только мы подтвердим получение вашей оплаты.

Для часто заказываемых моделей мы храним запасы на складе, и после завершения необходимых тестов качества мы можем быстро отправить ваш заказ.

В тех случаях, когда товары не доступны на складе, наш типичный график производства составляет от 3 до 5 рабочих дней для количества менее 50 штук или пар.

3Как вы будете отправлять мой заказ?

Мы предлагаем гибкие решения доставки для удовлетворения различных требований клиентов.

Для стандартных заказов мы организуем авиаперевозку через надежные перевозчики, такие как DHL, UPS или FEDEX.

Для крупных оптовых закупок мы можем организовать морскую перевозку, которая более экономична.

Если вы предпочитаете, мы также можем отправить с помощью вашего собственного назначенного расчетного счета доставки или экспедитора.

Обычное время доставки в местную таможню для процедур таможенного оформления составляет примерно от 3 до 5 календарных дней.

4Что такое MOQ?

Минимальное количество заказов очень гибкое, установлено только на 1 штук или 1 пару.

Поскольку у нас есть запас для многих моделей, отправка образцов для оценки и тестирования является простой и удобной.

5Можно мне скидку?

Да, скидки, безусловно, доступны и обсуждаемы.

Корректировка цены, как правило, определяется на основе объема заказа и может быть обсуждена после успешного тестирования образцов.

6Какой срок гарантии?

Наша гарантия варьируется в зависимости от категории продукции.

Продукты коммерческого класса, такие как преобразователи средств массовой информации Ethernet из волоконного волокна и коммутаторы PoE из волоконного оптика, имеют 1-летнюю гарантию.

Оборудование промышленного класса имеет продленный 3-летний гарантийный срок.

Кроме того, мы предоставляем пожизненную техническую поддержку для всех моделей, изготовленных под торговой маркой Olycom.
