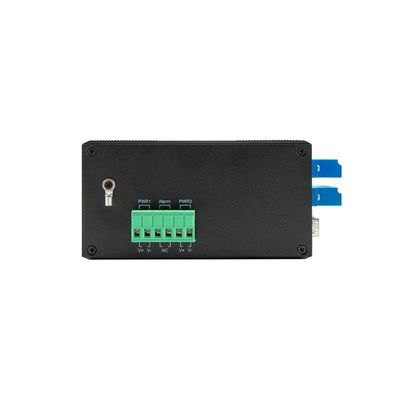

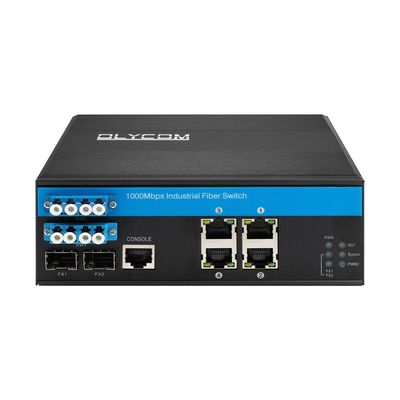

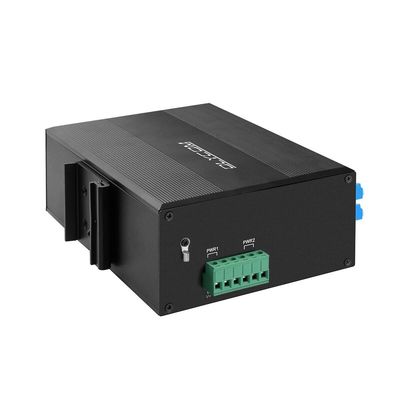

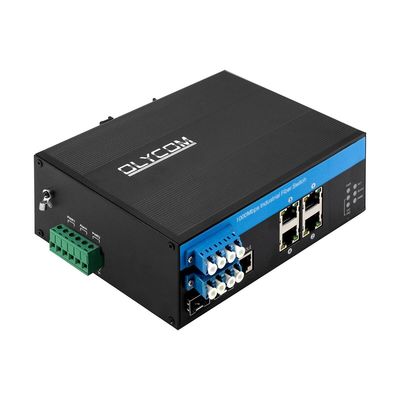

Управляемый промышленный коммутатор L2 с функцией обхода D2*2B
Разъем SM LC для защиты оптической линии
Ключевые особенности управляемого оптического коммутатора обхода
IM-FBS240GW — это промышленный оптоволоконный коммутатор обхода со скоростью 10/100/1000 Мбит/с, поддерживающий следующие функции:
- Широкий диапазон входного напряжения двойного питания
- Управление через веб-интерфейс

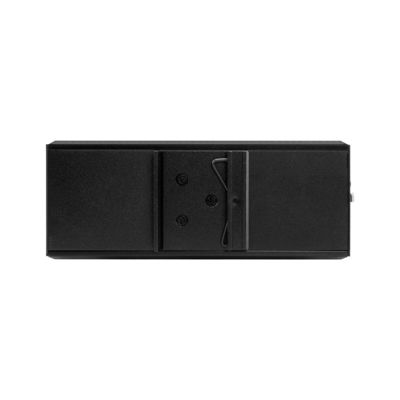

- Установка на DIN-рейку
- Сертификация FCC и CE
И являясь неотъемлемой частью системы защиты оптической связи, оптоволоконный обход отличается высокой надежностью и стабильностью для различных потребностей оптических путей, таких как
- Городская сеть (MAN)
- Динамическая конфигурация мультиплексирования добавления/извлечения
- Мониторинг системы
- Лабораторные исследования и разработки
Между тем, оптоволоконный коммутатор обхода характеризуется
- Низкие вносимые потери
- Широкий диапазон длин волн
- Низкий перекрестный помехи каналов
Спецификация промышленного полногигабитного коммутатора
|
Название продукта
|
Управляемый промышленный 10/100/1000 Мбит/с Оптоволоконный коммутатор обхода (2F+4TP)
|
|
Номер модели
|
IM-FBS240GW
|
|
Порт
|
2 x 2.5G SFP-порт
SM:1310нм/1550нм,20 км ;1490нм/1550нм, 40~120 км; MM:1310нм, 2 км; 4x10/100/1000M UTP RJ45 (поддержка автоматического определения MDI/MDIX)
|
|
Стандарт
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
VLAN ID
|
4096
|
|
Jumbo Frame
|
9.6 КБ
|
|
Таблица MAC-адресов
|
8K
|
|
Функции коммутации
|
Режим передачи: хранение и пересылка
Системная пропускная способность:58Гбит/с (без заторов)
Размер DRAM: 128 МБ Размер Flash: 16 МБ
Размер буфера пакетов: 4 МБ
|
|
Сетевая среда
|
10BASE-T: CAT3, CAT4, CAT5 неэкранированная витая пара (≤100 м)
100/1000BASE-TX: CAT5 или выше экранированная витая пара (≤100 м)
SFP-порт, расстояние передачи: 20 км, 40 км, 60 км, 80 км, 100 км
|
|
Светодиоды
|
Питание, сеть, оптоволокно, обход
|
|
Источник питания
|
Входное напряжение: DC 12-52V; Мощность без нагрузки: 5 Вт;
Обратное подключение: поддерживается
|
|
Окружающая среда
|
Рабочая Tемпература: -40°C ~ 75°C ; Температура хранения Tемпература: -40°C ~ 85°C;Рабочая влажность: 10%~90%, без конденсации; Влажность при хранении: 10%~95%, без конденсации
|
|
Промышленные стандарты
|
EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A
EMS: EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8; Управление трафиком: NEMA-TS2; Вибрация: IEC 60068-2-6; Свободное падение: IEC 60068-2-32; Удар: IEC 60068-2-27; Железнодорожный транспорт: EN 50121-4
|
|
Безопасность
|
Маркировка CE, коммерческая ; CE/LVD EN60950
|
|
Механическая информация
|
Корпус: гофрированный металлический корпус; Класс защиты: IP40;
Размеры:155 x 113x 60 мм;
|
|
Гарантия
|
3 года
|
|
Оптический обход
|
|
Категория
|
Единица измерения
|
Спецификация
|
|
Диапазон длин волн
|
нм
|
850±40/1300±40
|
1260~1650
|
|
Длина волны измерения
|
нм
|
850/1300
|
1310/1550
|
|
Вносимые потери
|
дБ
|
Тип: 0.6 Макс: 1.0
|
Тип: 0.6 Макс: 1.0
|
|
Потери на отражение
|
дБ
|
MM≥30 SM≥50
|
|
Перекрестные помехи каналов
|
дБ
|
MM≥35 SM≥55
|
|
Потери на поляризацию
|
дБ
|
≤0.05
|
|
Потери длины волны
|
дБ
|
≤0.05
|
|
Потери температуры
|
дБ
|
≤0.05
|
|
Повторяемость
|
дБ
|
≤0.05
|
|
Рабочее напряжение
|
В
|
3.3V-5V
|
|
Срок службы
|
циклов
|
≥100000000
|
|
Время переключения
|
мс
|
≤10
|
|
Передаваемая оптическая мощность
|
мВт
|
≤500
|
|
Рабочая температура
|
°C
|
-20~+70
|
|
Температура хранения
|
°C
|
-40~+85
|
Применение
Этапы производства
Сварка: Сварка необходимых компонентов
Очистка: Во избежание возможной неисправности из-за пыли или обрезков на печатных платах.
Сборка: Сборка компонентов продукта, таких как панели, винты, печатные платы.
Тестирование: Чтобы убедиться, что продукт в основном работает нормально после сборки
Старение: Чтобы проверить, может ли продукт работать плавно в течение длительного времени без каких-либо мелких проблем, таких как светодиодные индикаторы, напряжение. Обычно это длится от 24 до 48 часов.
Тестирование: Чтобы проверить, может ли продукт правильно обрабатывать данные или видеосигналы. Потеря данных? Правильная скорость передачи? Сбой пакета данных? Такие вопросы будут проверены в этой процедуре.
Тестирование контроля качества: Это третья и последняя проверка качества продукции. Если все в порядке, наши сотрудники по упаковке упакуют его в соответствии с требованиями заказчика и прикрепят к упаковочной коробке этикетку продукта.
Когда все вышеперечисленное будет сделано, продукт поступит на рынок.
Часто задаваемые вопросы:
Что такое оптический коммутатор обхода?
О: Его также называют TAP обхода, используемым для автоматического переключения неисправных узлов при отключении питания или сбоях, что обеспечивает полную оптическую передачу.
Где он используется?
О: Он в основном используется для предотвращения сетевых сбоев, защиты сети или управления сетевой системой в оптической телекоммуникации.
Его можно использовать в кольцевых или линейных оптоволоконных сетевых архитектурах, таких как системы железнодорожной связи, промышленная автоматизация и подстанции.
Каковы варианты заказа?
О: Для вашего выбора доступны SC-разъем одномодовый (4 порта), LC одномодовый (4 порта и 8 портов) и LC многомодовый (4 порта и 8 портов), как показано на фотографиях ниже.
Могут ли ваши блоки оптического обхода работать с разными коммутаторами?
О: Да, это устройство работает на уровне оптической передачи и не связано с какими-либо сетевыми протоколами.
Он может работать с любыми коммутаторами с различными оптическими скоростями (100M/1G/2.5G/10G/25G/40G/100G).
Возможна ли поддержка настенного монтажа?
О: Да, стандартная установка — на DIN-рейку. У нас также есть специальная задняя панель с монтажными отверстиями для настенного монтажа.
В списке упаковки будет пара монтажных кронштейнов.
