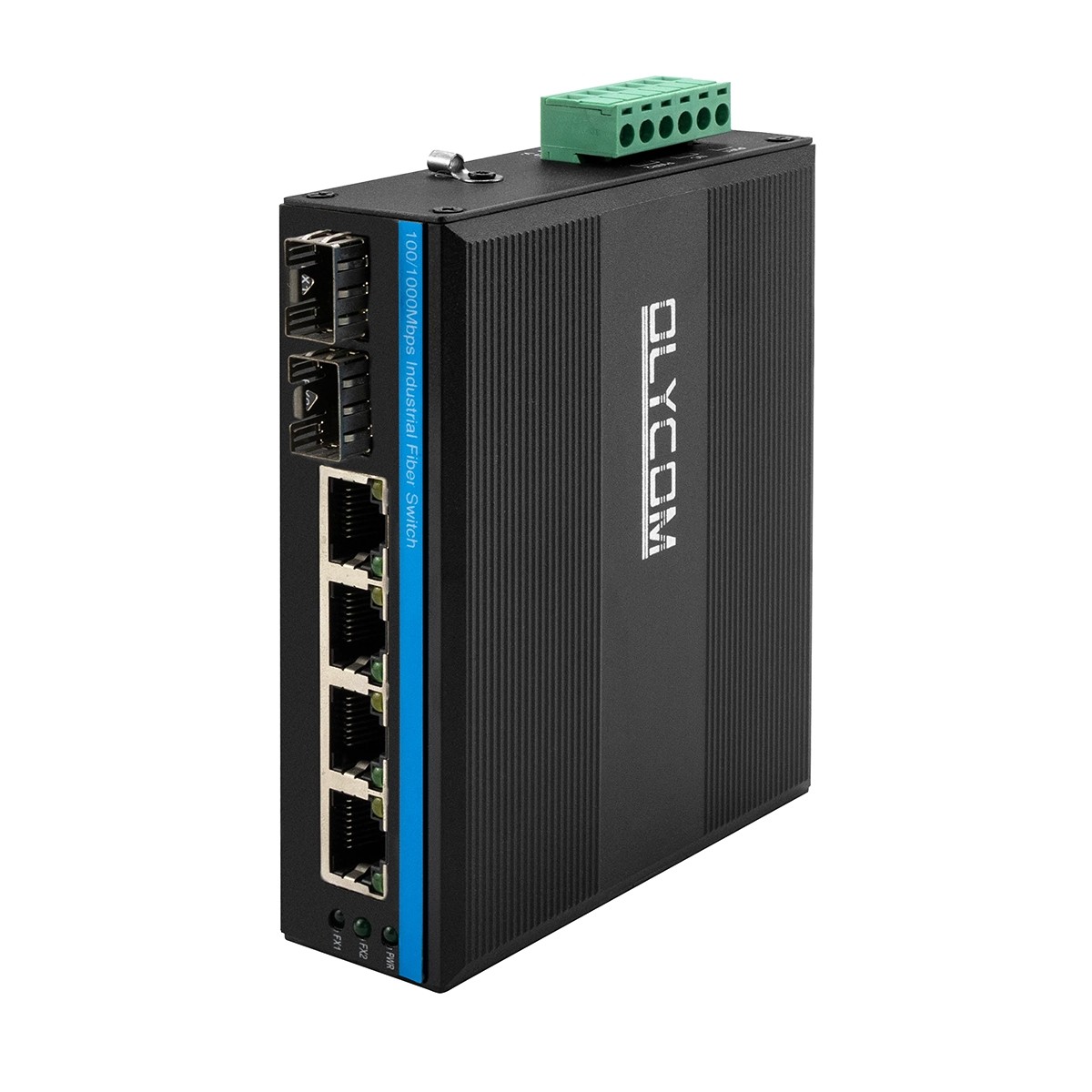

4-портный солнечный или батарейный коммутатор PoE
Пули в ногу
- Двойной вход: DC24V и IEEE802.3af/at PoE выход с встроенным усилителем напряжения ((если вам не нужны волокна порты, пожалуйста, проверьте наш другой PoE переключатель IM-WP054BGE)
- Полная скорость гигабита: 2*100/1000M автоадаптивные SFP-волоконные порты и 4*10/100/1000Base-T Ethernet PoE-порты
- Промышленный дизайн: компактный прочный металлический корпус IP40, от -40°C до 75°C, поддержка DIN-Rail & Wall Mount
- Применение: солнечная система питания, системы управления RV/Vehicle/Truck/Bus и VoIP/Access
Ключевые особенности
- Защита от перенапряжений 6KV Ethernet, адаптируется к суровой наружной среде
- Выявление моделей PoE электрического оборудования
- Режим управления потоком: полный дуплекс со стандартом IEEE 802.3x, полудуплекс со стандартом обратного давления
- Поддержка питания IP-камер POE через беспроводную точку доступа (AP) 5 категорий кабеля Ethernet
Технические данные
| Наименование продукта |
Промышленный солнечный коммутатор PoE 100/1000Mbps |
| Модель No. |
IM-FP244BGE |

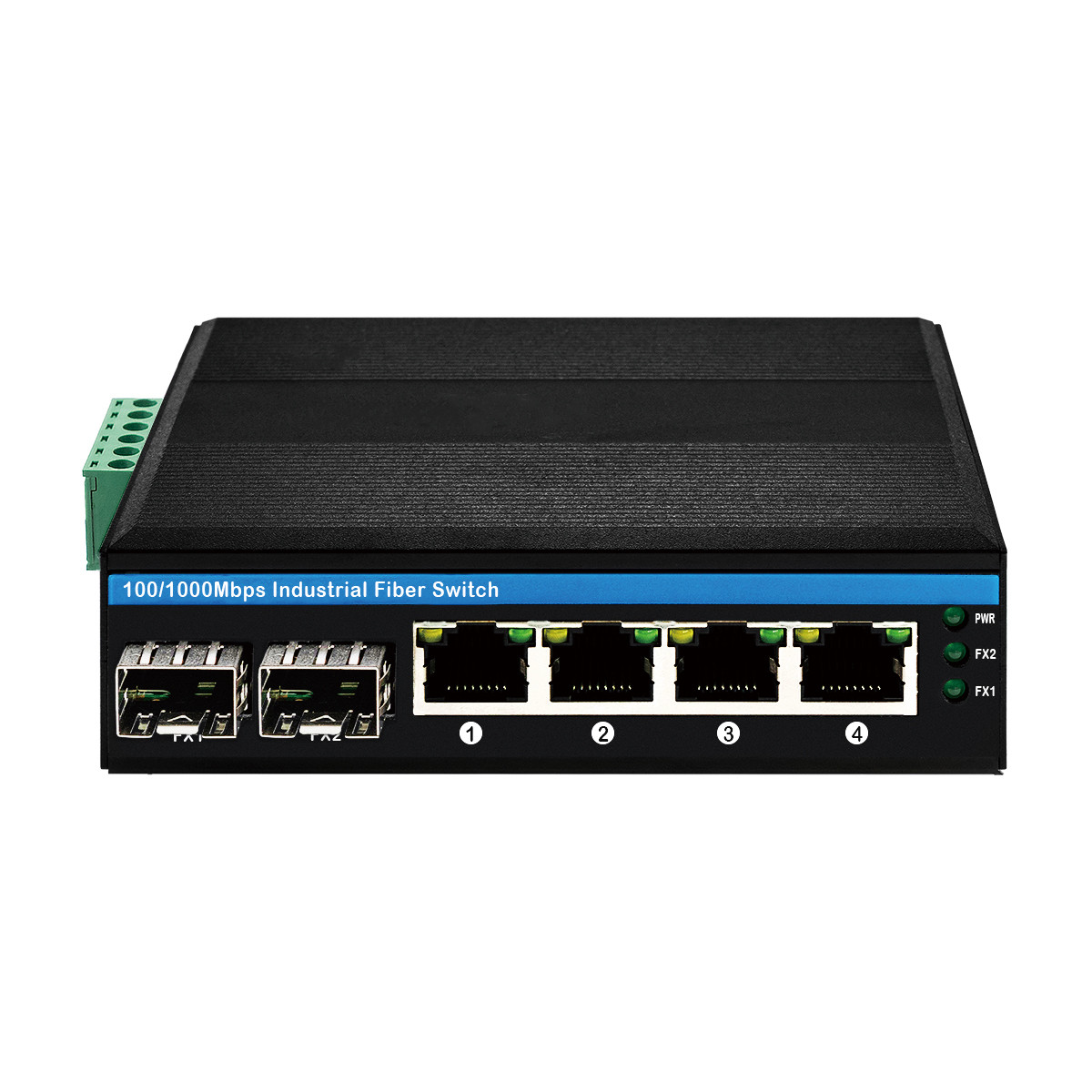

| Порт |
2x 100/1000Mpbs SFP порты
SM: 1310nm/1550nm, 20 км; 1490nm/1550nm, 40 ~ 120 км
MM: 1310nm, 2km; 850nm, 500 метров
4x10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)
|
| Функции переключения |
Режим передачи: хранение и пересылка
Пропускная способность системы: 12 Гбит/с (без пробок)
Скорость пересылки пакетов: 8,928 Мпп
4K.
Буфер очереди: 1.75M
|
| Сетевые медиа |
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤ 100 м)
Порт SFP, расстояние передачи: 20 км, 40 км, 60 км, 80 км, 100 км
|

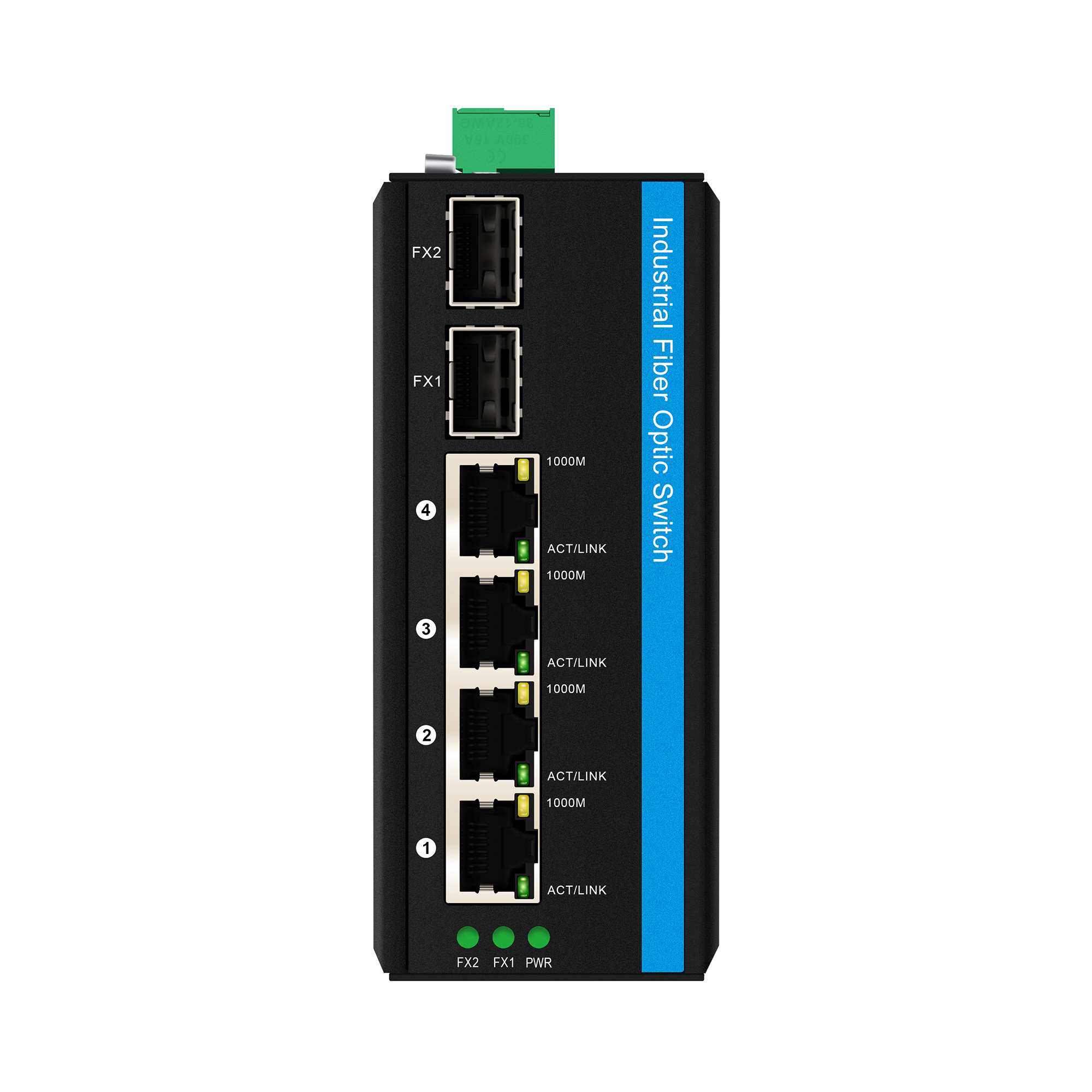

| Светодиоды |
Электричество, PoE, волоконные волокна
PWR: мощность
Волокно: FX1/FX2
Оранжевый: показатель PoE
Зеленый: ACT/LINKS
|

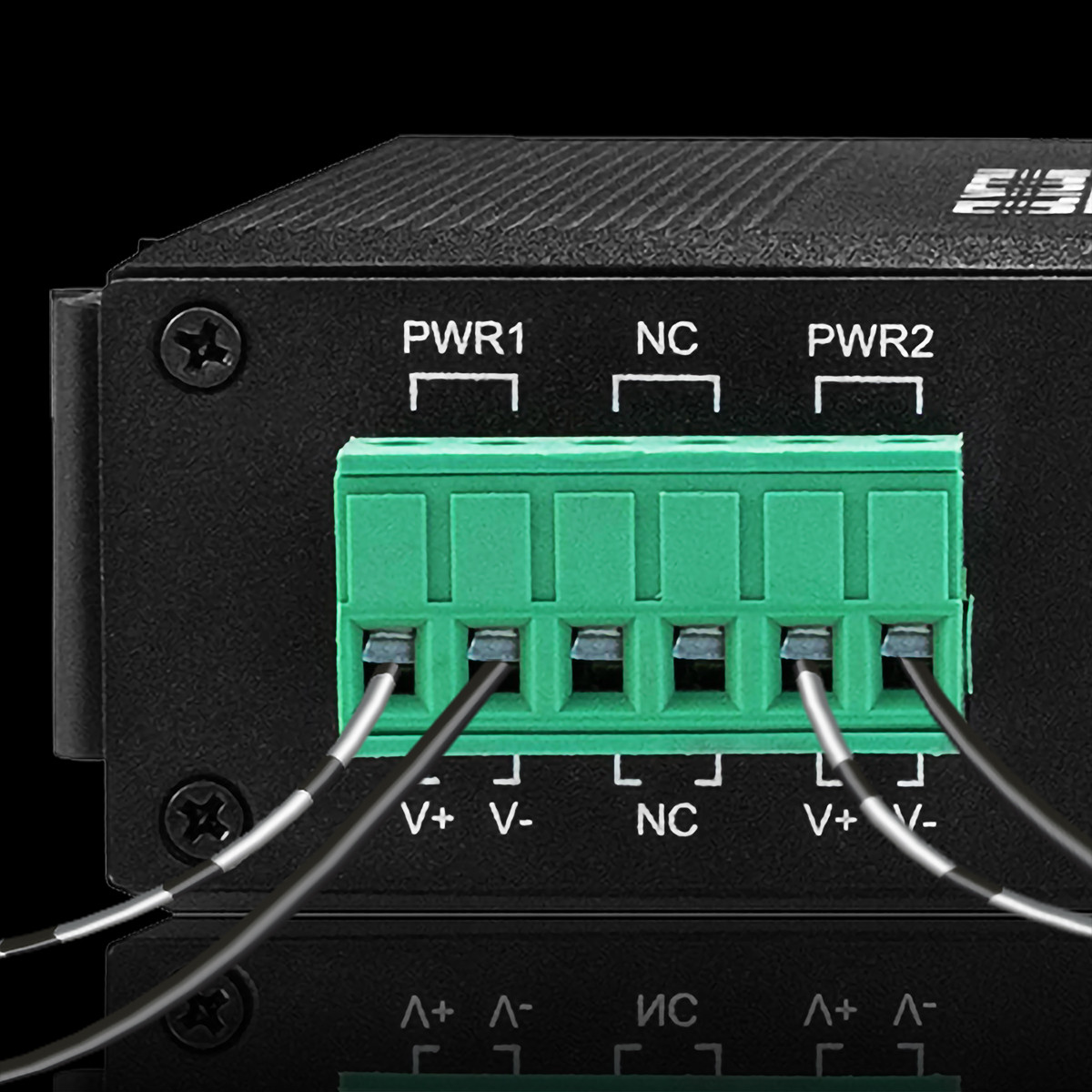

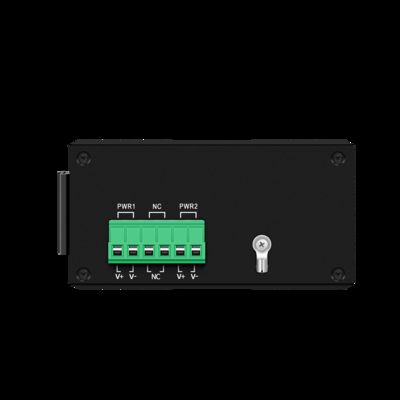

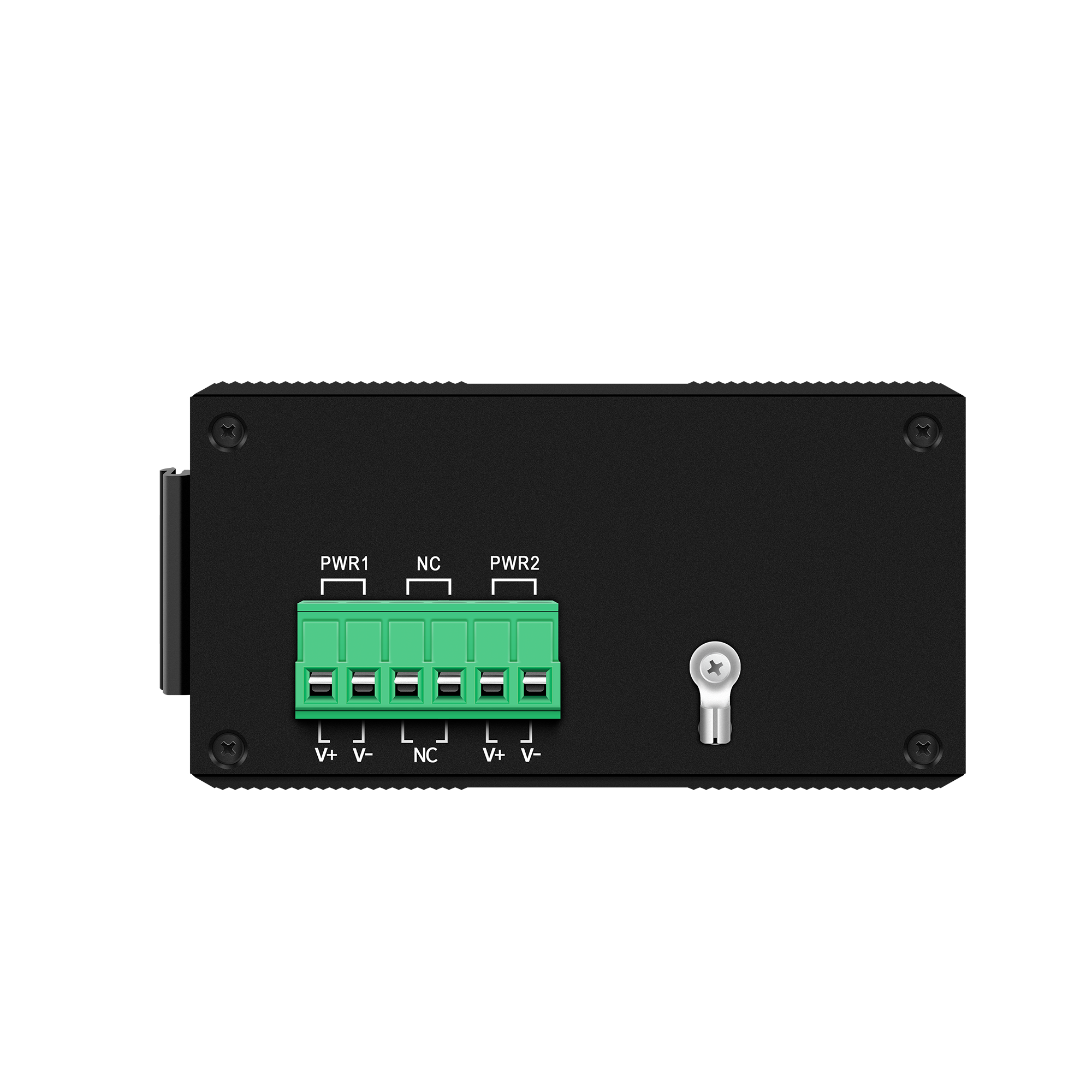

| Электрическое питание |
Входное напряжение питания POE: DC24V
Выходная мощность одного источника питания PoE: 30W ((порт 1 ~ 4)
Общий бюджет: 120 Вт
Выходное напряжение PoE: 48V
|
| Экология |
Рабочая температура: -40°75°C
Температура хранения: -40°C -85°C
Рабочая влажность: 10%~90%, неконденсирующая
Влажность хранилища: 10%~95%, неконденсирующая
|
| Промышленные стандарты |
ESD:IEC61000-4-2, ±15KV воздух, ±6KV контакт
EFT:IEC61000-4-4, общие ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее±6KV
|
| Сертификация |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B (Класс B) ANSI C63.4:2014
|
| Механическая информация |
Корпус: металлическая оболочка с волнообразной оболочкой
Класс безопасности: IP40
Размер: 114*93*35 мм

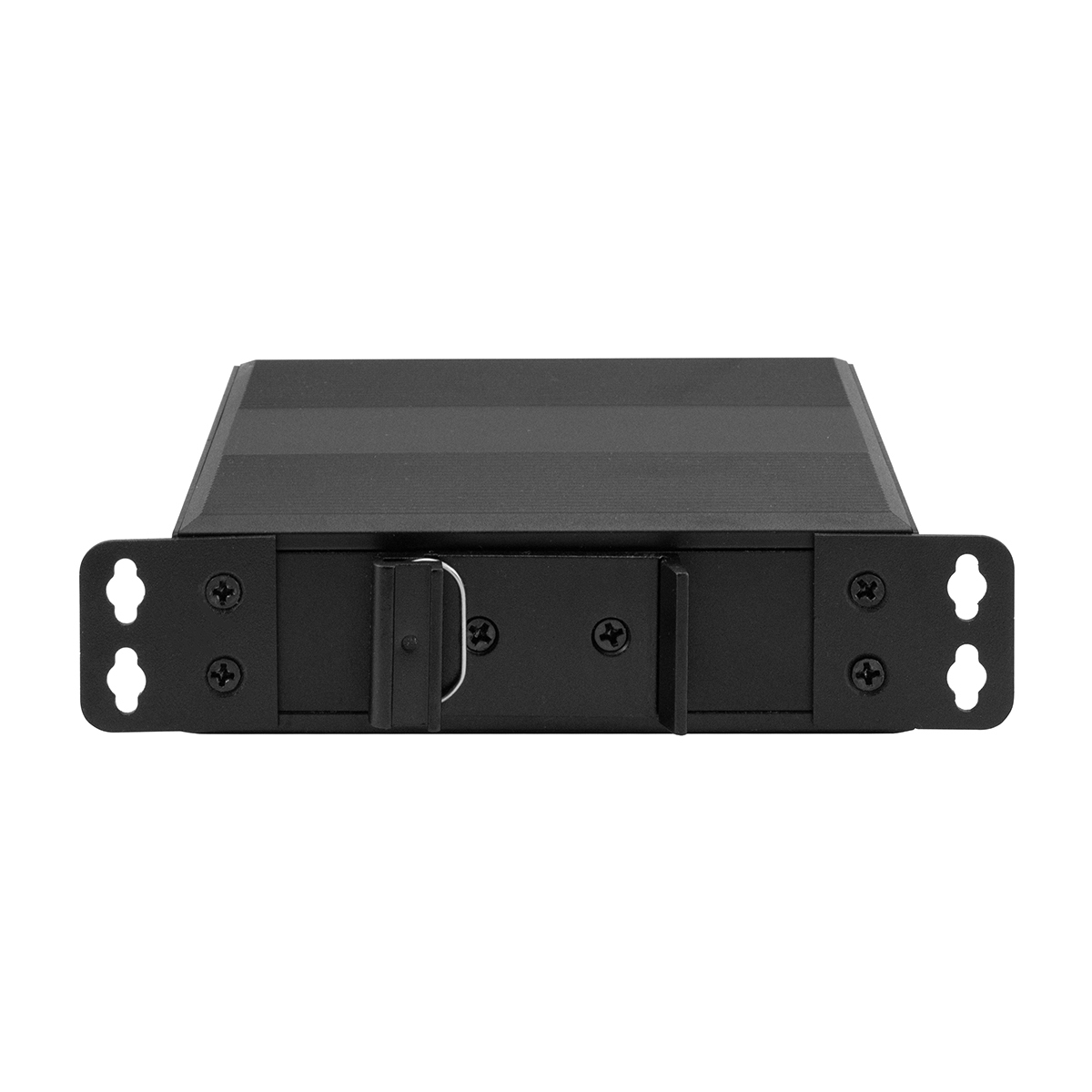

Способ установки: установка на рельсах/стенях
Чистая масса: 0,35 кг/0,45 кг
|
| Гарантия |
Замена в течение 1 года; 3 года ремонта |
Размер
Аксессуары
| Промышленный приемник SFP |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| Промышленный адаптер питания |
| IM-DAC220/DC48V2.5A |
AC220V до DC48V2.5A, -40°C ≈ 80°C |
| IM-DAC220/DC48V5A |
AC220V до DC48V5A, -40°C ≈ 80°C |
| IM-DAC220/DC48V10A |
AC220V до DC48V10A, -40°C ≈ 80°C |
Запрос продукта
1Могу ли я подключить его к устройству без PoE?
Да, это 4 * авто-чувствование портов PoE обнаруживает, если подключенные устройства поддерживают PoE или нет.
Сетевая передача будет только в том случае, если она не соответствует стандартам 802.3af или 802.3at.
2Какова скорость подключения?
Скорость 100M/1000Mbps, для SFP uplink, он также поддерживает автоматическое обнаружение.
То есть, он работает, когда вы подключаете в 155Mb / s или 1,25Gb / s волоконно-приёмник.
3Какой пин несет PoE?
Ключи 1/2, 3/6 предназначены для пар данных, в то время как ключи 4/5, 7/8 несут выход PoE.
4Могу ли я использовать батарею, чтобы запустить устройство?
Да, пока напряжение в диапазоне DC12V ~ DC48V и питание штифты правильно подключены.
Применение
1Система PoE низкого напряжения
2, Встроенная сеть
3, CCTV наблюдение
Общие вопросы
Сделано?
A: Веб-управляемая версия доступна, название модели: IM-FP244BGM
Какой метод установки он поддерживает?
О: Он поддерживает Din Rail и стенную установку.
Если требуется специальный монтажный комплект, это нормально, мы уже занимались этим раньше.
Поддерживает ли волокно скорость 100 м/с?
О: Да, для моделей 100M он поддерживает только модули 100M.
Для гигабитных моделей, волокнистый порт 100M/1000M автоадаптивный, вы можете вставить 155Mb/s или 1,25Gb/s модули, оба будут работать.
Можно мой логотип на устройстве?
О: Да, мы являемся производителем OEM.
Пожалуйста, просто присылайте свой логотип в формате PS/AI, мы позаботимся о остальном.
