4-канальный модуль оптического волокна с байпасом
Введение в оптический коммутатор байпаса OLP OBP
Модуль оптического коммутатора Olycom поддерживает оптоволоконные соединения 100G/40G/10G/1G и 100M, а также предлагает варианты одномодового и многомодового SC/LC.
Его также можно настроить для удовлетворения потребностей оптического пути сложных систем тестирования и повышения эффективности тестирования продукции.
Это незаменимый основной продукт для мониторинга и защиты систем оптической связи, который может быть подключен к системам оптической связи с высокой плотностью.
- Низкие вносимые потери
- Высокая стабильность
- Высокая надежность
- Широкий диапазон длин волн
- Низкий перекрестный разговор каналов
- Рабочая температура окружающей среды: -20℃ ~70℃
Спецификация защиты от отключения питания
| Название продукта |
Оптический коммутатор байпаса |

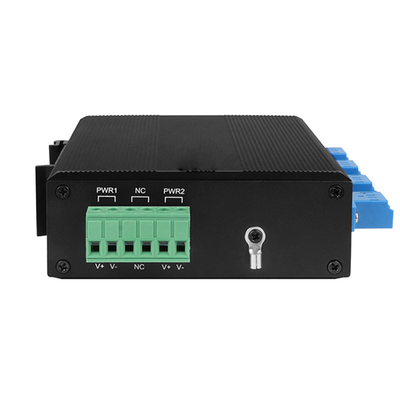

| Интерфейс питания |
Стандартный промышленный клеммный блок. |
| Защита от полярности |
Поддержка |
| Оптический волоконный интерфейс |
LC |
| Диапазон длин волн |
850±40/1300±40 нм; 1260~1650 нм |
| Длина волны тестирования |
850/1300 нм; 1310/1550 нм |
| Вносимые потери |
Тип: 0,6 дБ Макс: 1,0 дБ; Тип: 0,6 дБ Макс: 1,0 дБ |
| Потери на отражение |
ММ ≥ 30 дБ СМ ≥ 50 дБ |
| Перекрестный разговор каналов |
ММ ≥ 35 дБ СМ ≥ 55 дБ |
| Потери поляризации |
≤ 0,05 дБ |
| Потери на длину волны |
≤ 0,05 дБ |
| Потери на температуру |
≤ 0,05 дБ |
| Повторяемость |
≤ 0,05 дБ |
| Рабочее напряжение |
DC12V-52V |
| Срок службы |
≥ 100 000 000 раз |
| Время переключения |
≤ 10 мс |
| Передаваемая оптическая мощность |
≤ 500 мВт |
| Окружающая среда |
Рабочая температура: -20℃ ~ 70℃
Температура хранения: -40℃ ~ 85℃
|
| Размеры |
114 мм x 93 мм x 35 мм |
| Метод установки |

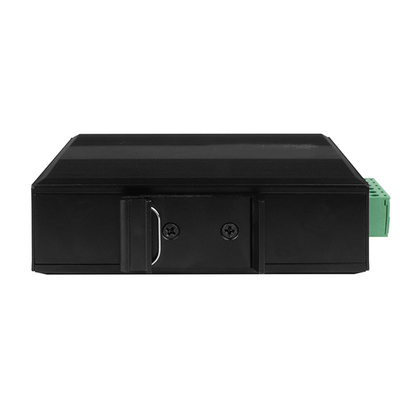

Монтаж на DIN-рейку |
| Степень защиты |
IP40 |
Применение байпасного оптоволоконного коммутатора
- Городская сеть (MAN)
- Лабораторные исследования и разработки
- Мониторинг системы
- Динамическая конфигурация мультиплексирования добавления/изъятия

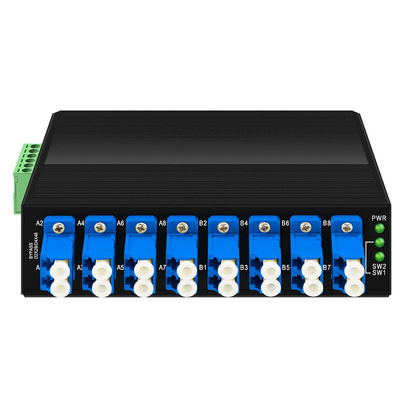

Светодиодные индикаторы
PWR: Индикатор питания устройства
SW1: Индикатор состояния байпаса 1
SW2: Индикатор состояния байпаса 2
Размеры
Установка
- Разместите оборудование на достаточно большой и устойчивой поверхности стола или на надежной рельсовой дорожке
- Подключите адаптер питания к интерфейсу питания и подключите розетку через шнур питания
- Подключите оборудование к соответствующему порту через оптоволокно
- Не ставьте тяжелые предметы на оборудование и обеспечьте хорошее вентиляцию и теплоотвод.
- Пожалуйста, отключите питание перед подключением или отключением адаптера питания.
- Подключите шнур питания, вставьте его в розетку и включите питание. После загрузки светодиодные индикаторы будут показывать следующие состояния:
- Индикатор PWR будет гореть;
- Когда у оборудования есть один набор световых переключателей: индикатор SW1 или SW2 будет гореть;
- Когда у устройства есть два набора световых переключателей: SW1 и SW2 горят одновременно.
