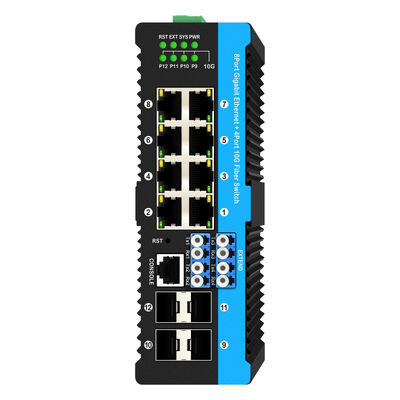

Промышленный оптоволоконный коммутатор 10G Ethernet PoE Switch
4*10G SFP-порта+8*10/100/1000 Мбит/с
Ключевые особенностиПереключатель промышленного оптоволокна 10G
- 8 оптоволоконных портов 10/100/1000Base-T RJ-45 и 4 оптоволоконных порта 10GBase-FX SFP, один консольный порт
- Поддержка IEEE 802.3af/при включении питания на 1–8 портах RJ45.

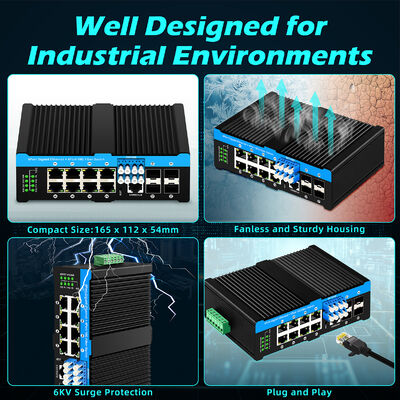

- Защита от перенапряжения Ethernet 6 кВ, адаптируется к суровым внешним условиям
- Поддержка автоматического MDI/MDIX
- Режим управления потоком: полнодуплексный со стандартом IEEE 802.3x, полудуплексный со стандартом противодавления.
- Механизм переключения с промежуточным хранением
- Температура рабочей среды: -40°~75°C
- Диагностика кабеля, измерение нормального или поврежденного расстояния кабеля
- Резервное входное питание 48 В постоянного тока (48–52 В постоянного тока) и поддержка обратной полярности.
- Защитное переключение кольца Ethernet (ERPS) для резервирования кабелей
- Поддержка SNMPv1, v2, v3, веб-управление, поддержка защиты паролем для входа в систему и другие методы настройки устройства.
Интерфейс управления
Спецификация коммутатора Ethernet PoE
|
Название продукта
|
Коммутатор промышленного оптоволокна 10G 10G (4F+8TP)
|
|
Модель №.
|
IM-FP4X88BGW
|
|

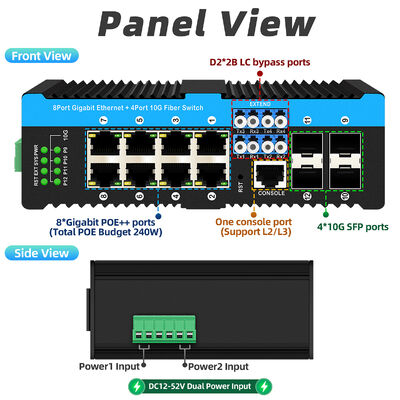

Порт
|
4 оптоволоконных порта 10GBase-FX SFP+
SM: 1310 нм/1550 нм, 20 км; 1490 нм/1550 нм, 40 ~ 120 км; ММ: 1310 нм, 2 км;
8x10/100/1000M UTP RJ45 (поддержка автоматического определения MDI/MDIX)
|
|
Стандартный
|
IEEE 802.3: Ethernet 10Base-T, 10 Мбит/с
IEEE 802.3u: 100Base-TX, Fast Ethernet
IEEE 802.3z: Ethernet 1000Base-T Гбит/с по оптоволоконному кабелю
IEEE 802.3ae для 10-гигабитного Ethernet
IEEE 802.1d: STP (протокол связующего дерева)
IEEE 802.1s: 100Base-TX, Fast Ethernet
IEEE 802.1w: RSTP (протокол быстрого связующего дерева)
ITU-T G.8032:ERPS (защитное переключение кольца Ethernet)
IEEE 802.1Q: виртуальные локальные сети (VLAN)
IEEE 802.1X: сеть на основе портов и MAC, контроль доступа, аутентификация.
IEEE 802.3ad: агрегирование каналов для параллельных каналов с помощью LACP (протокол управления агрегацией каналов).
IEEE 802.3x: управление потоком для полнодуплексного режима
IEEE 802.1ad: стекированные сети VLAN
IEEE 802.1p: протокол QoS/CoS уровня 2 локальной сети для приоритезации трафика
IEEE 802.1ab: протокол обнаружения канального уровня (LLDP)
IEEE 802.1az: EEE (энергоэффективный Ethernet)
IEEE802.3af: 15,4 Вт
IEEE802.3at: 30 Вт
|
|
Архитектура коммутатора
|
Пропускная способность системы: 176 Гбит/с (без пробок)
Размер оперативной памяти: 4 ГБ
Задержка переключения: <10 мкс
Буфер пакетов: 12 Мбит
Пропускная способность: 95,23 млн пакетов в секунду
Большой кадр: 12 КБ.
Функция MAC: 16K L2
|
|
Расширенный функционал (опционально)
|
BYPASS функция защиты оптического обхода
|
|
Власть
Потребление
|
8 Вт (без нагрузки)
18 Вт (полная нагрузка)
|
|
8 Вт (без нагрузки)
18 Вт (полная нагрузка)
|
Резервный 48 В постоянного тока (48–52 В постоянного тока)
питание (съемный клеммный блок)
|
|
ВЕЛ
|
На единицу: Power 1 (красный), SYS (красный),
Порт RJ-45: соединение/активная (зеленый) Скорость (желтый)
Оптоволоконный порт SFP: Link/Active (зеленый)
Индикатор расширения
|
|
Рабочая температура
|
-40 ~ 75°С
|
|
Размеры
|
165 х 112 х 54 мм
|
|
Масса
|
0,85 кг
|
|
Установка Монтаж
|
Монтаж на DIN-рейку
|
| Гарантия |
3 года |
Товарная накладная:
- Поместите изделие в антистатический пакет, затем поместите в пенополиэтилен с внешней картонной упаковкой.
- В стандартную упаковку обычно входит основное устройство, гарантийный талон и руководство пользователя.
- Размер упаковочной коробки для 1 шт.: 23*16,5*5,8 см.
- 20шт в упаковочной коробке размером 55,5*40*41см.
|
ТОВАРНАЯ НАКЛАДНАЯ
|
СОДЕРЖАНИЕ
|
КОЛ-ВО
|
КОЛ-ВО
|
|
12-портовый управляемый промышленный коммутатор 10G PoE
|
1
|
НАБОР
|
|
Руководство пользователя
|
1
|
ПК
|
|
Гарантийный талон
|
1
|
ПК
|
|
Съемный клеммный блок
|
1
|
ПК
|
|
Примечание. Промышленный управляемый коммутатор POE не включает в себя блок питания и модуль SFP.
|
Приложение:
1. Интеллектуальный транспорт (мониторинг автомобильных/железных дорог/туннелей)
Развернуто в оптоволоконной кольцевой сети видеонаблюдения на обочинах дорог и в туннелях метро; 8 портов PoE соединяют камеры дорожного движения и ПЛК сигналов светофора. Опциональный оптический BYPASS автоматически поддерживает активацию оптоволоконной линии при сбое питания одного коммутатора, обеспечивая непрерывную передачу видео и трафика при суровых температурах на открытом воздухе и в условиях влажного туннеля.
2. Электрическая подстанция и новая энергетика (фотоэлектрические/ветряные электростанции)
Используется для мониторинга подстанций и удаленного сбора данных фотоэлектрических/ветряных электростанций; PoE подает питание на камеры наблюдения и интеллектуальные датчики. Двойное резервирование ERPS плюс BYPASS предотвращает сбой в сети мониторинга, вызванный неисправностью одного устройства, что подходит для подстанций с сильными электромагнитными помехами.
3. Металлургия, угольная и нефтехимическая промышленность.
Постройте промышленное оптоволоконное кольцо для заводского управления ПЛК и системы камер видеонаблюдения по периметру; BYPASS физически обойти неисправный узел, чтобы избежать коллапса всей производственной сети; Широкотемпературная конструкция адаптируется к высоким температурам, пыльным и влажным условиям цеха, PoE для взрывозащищенных промышленных камер и полевых коллекторов.
4. Водосбережение и мониторинг окружающей среды
Площадки мониторинга качества воды в реках/водохранилищах, соединенные оптоволоконной сетью цепного типа; PoE питает датчики качества воды и гидравлические камеры. BYPASS гарантирует соединение по оптоволокну вверх и вниз по течению даже при отключении питания на локальном объекте, а также бесперебойную загрузку гидрологических данных в центральную диспетчерскую.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
В1: Что такое функция ОБХОДА IM-FP4X88BGW?
О: Опциональный оптический BYPASS работает на портах 4×10G SFP+. Когда коммутатор отключен или работает ненормально, оптоволоконные каналы подвергаются физическому короткому замыканию в обход коммутатора, сохраняя кольцевую сеть в целости и сохранности в сочетании с ERPS для двойного резервирования каналов.
В2: Спецификация выхода PoE?
О: Все 8 портов RJ45 поддерживают IEEE802.3af (15,4 Вт) и at (30 Вт), максимум 30 Вт на порт для IP-камер и промышленных точек доступа. Но если вам нужно 60 Вт, пожалуйста, дайте нам знать.
В3: Доступна рабочая температура и установка на открытом воздухе?
A: рабочий диапазон -40℃ ~ +75℃, защита от перенапряжения 6 кВ, IP40 и конструкция на DIN-рейке, подходит для наружных, туннельных и жестких промышленных площадок.
Вопрос 4: Скорость оптоволоконного порта и совместимые модули SFP?
A: 4 слота SFP+ 10G, совместимые с промышленными модулями SFP+: MM 2 км, SM 20 км/40 ~ 120 км.
Вопрос 5. Время восстановления ERPS и кольцевая топология?
О: восстановление ERPS <50 мс, поддержка однокольцевой, подкольцевой и многокольцевой структуры, BYPASS повышает стабильность всей сети.
