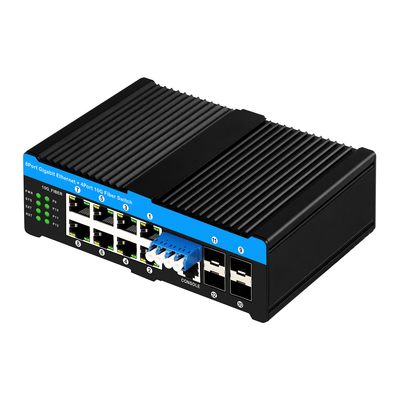

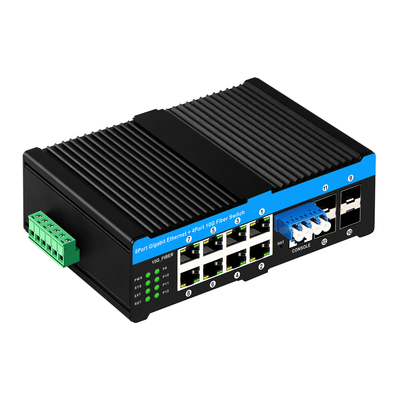

4*10G sfp порты+8*10/100/1000mbps 12 порт
Управляемый оптический обходный коммутатор 10G
Ключевые особенности управляемого коммутатора 10G
- 8x 10/100/1000Base-T RJ-45 и 4x 10GBase-FX SFP Fiber, один консольный порт
- Поддержка IEEE 802.3af/на питании до 1 ~ 8 портов RJ45
- Защита от перенапряжений 6 КВ Ethernet, адаптируется к суровой наружной среде
- Поддержка автоматического MDI/MDIX
- Режим управления потоком: полный дуплекс со стандартом IEEE 802.3x, полудуплекс со стандартом обратного давления
- Механизм переключения для хранения и пересылки
- Температура рабочей среды: -40 ° ~ 75 ° C
- Диагностика кабеля, измерение расстояния кабеля от нормальной или сломанной точки
- Избыточная входная мощность 48VDC (48~52VDC) и поддержка обратной полярности
- Ethernet Ring Protection Switching (ERPS) для избыточного кабелирования
- Поддержка SNMPv1, v2, v3, веб-управления, поддержка защиты пароля для входа пользователя и других методов конфигурации устройств
Интерфейс управления
Спецификация 10G Ethernet Switch
|
Наименование продукта
|
10G Управляемый промышленный POE Fiber Switch (4F+8TP)
|
|
Модель No.
|
IM-FP4X88BGW
|
|
Порт
|
4x 10GBase-FX SFP+ волокно
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;
8x10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)
|
|
Стандартный
|
IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, быстрый Ethernet
IEEE 802.3z: 1000Base-T Gbit/s Ethernet по оптическому волокну
IEEE 802.3ae для 10 гигабитного Ethernet
IEEE 802.1d: STP (протокол с деревом протяжения)
IEEE 802.1s: 100Base-TX, быстрый Ethernet
IEEE 802.1w: RSTP (протокол быстрого расширения дерева)
ITU-T G.8032: ERPS (смена защитной системы Ethernet)
IEEE 802.1Q: Виртуальные локальные сети (VLAN)
IEEE 802.1X: Сеть на базе портов и MAC, контроль доступа, аутентификация
IEEE 802.3ad: Агрегация ссылок для параллельных ссылок с LACP ((Протокол контроля ссылок)
IEEE 802.3x: Управление потоком для полного дуплекса
IEEE 802.1ad: Накопленные VLAN
IEEE 802.1p: Протокол QoS/CoS LAN-слоя 2 для приоритета трафика
IEEE 802.1ab: Протокол обнаружения слоя связи (LLDP)
IEEE 802.1az: EEE (энергоэффективная сеть Ethernet)
IEEE802.3af: 15,4 Вт
IEEE802.3at: 30 Вт
|
|
Архитектура переключателя
|
Пропускная способность системы:176 Гбит/с (не пробки)
Размер DRAM: 4 ГБ
Задержка переключения: <10us
Пакетный буфер: 12 Мбит
Пропускная способность: 95,23 Мпп
Джамбо-кадр: 12KB
Функция MAC: 16K L2
|
|
Расширенная функциональность (необязательно)
|
Функция защиты оптического обхода BYPASS
|
|
Сила
Потребление
|
8W ((без нагрузки)
18 Вт (полной нагрузкой)
|
|
8W ((без нагрузки)
18 Вт (полной нагрузкой)
|
Избыточный DC48V (48 ~ 52VDC)
мощность (выдвижный терминалный блок)
|
|
Светодиодные
|
На единицу: мощность 1 (красный), SYS (красный),
Порт RJ-45: Ссылка/активная (зеленый) скорость ((желтый)
Порт SFP Fiber: Ссылка/активный (зеленый)
Показатель расширения
|
|
Операционная температура
|
-40 ~ 75°C
|
|
Размеры
|
165 х 112 х 54 мм
|
|
Вес
|
0.85 кг
|
|
Монтаж установки
|
Установка дина-рельса
|
| Гарантия |
3 года |
Список упаковки:
- Продукт помещают в ESD мешок, а затем помещают в PE пену с наружной упаковкой картонной упаковки.
- Стандартная упаковка обычно содержит основное устройство, гарантийную карточку и руководство пользователя.
- Размер упаковочной коробки для 1 шт.: 23*16,5*5,8 см
- 20 штук в упаковочной коробке размером 55,5*40*41 см.
|
Список упаковки
|
Содержание
|
КТГ
|
КТГ
|
|
Управляемый промышленный коммутатор PoE с 12-портным 10g
|
1
|
SET
|
|
Руководство пользователя
|
1
|
ПК
|
|
Гарантийная карта
|
1
|
ПК
|
|
Сменяемый терминальный блок
|
1
|
ПК
|
|
Примечание: Коммутатор POE с промышленным управлением не включает питание и модуль SFP.
|
Часто задаваемые вопросы
1Какой вход питания?
Ответ: Для не-PoE управляемых коммутаторов он принимает DC12V ~ 52V, для PoE управляемых коммутаторов он принимает DC48V ~ 52V.
Все модели поддерживают избыточный вход.
2Как я могу установить устройство?
Ответ: Каждая модель этой серии поддерживает установку по стандарту DIN35/Стенная установка.
Это требует необходимых аксессуаров для установки, таких как винты, монтажный комплект и т.д., некоторые из них включены в упаковочную коробку, другие нет.
3Можно ли напечатать мой логотип?
О: Да, обычно на верхней панели устройства.
4Вы можете предоставить настраиваемую этикетку из ПВХ с моей моделью?
О: Да, на передней маске ПВХ есть описание, название модели и логотип, все доступно для настройки.
5Какой список упаковки?
Ответ: В коробке есть устройство, защитная пенка, руководство пользователя, гарантийная карта и кабель консоли.
Но модули SFP и источник питания НЕ включены, пожалуйста, покупайте у нас отдельно.
