Name: D2×2B Механический обход оптический переключатель LC соединитель одномодный перекрестный соединение
Brand: Shenzhen Olycom Technology Co., Ltd.
SKU: OSWD2×2B
Price: 57.00 USD
Availability: InStock

D2×2B Механический обход оптический переключатель LC соединитель одномодный перекрестный соединение

1pc

MOQ

Подлежит обсуждению

цена

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Наименование продукта: Обходный оптический переключатель

Вес: 14G

Переключая время: <8ms>

Измерение: 27*12*8 мм

Выделить:

Оптический переключатель одномодного механического обхода

Перекрестный механический обходный оптический переключатель

LC-коннектор Механический обходный оптический переключатель

Основная информация

Место происхождения: Шэньчжэнь, Китай

Фирменное наименование: Olycom

Сертификация: CE RoHS FCC ISO9001

Номер модели: OSWD2×2B

Документ: Olycom Fiber Bypass.pdf

Оплата и доставка Условия

Упаковывая детали: 1 штука в коробке, 200 грамм ГВ.

Время доставки: 4~8 рабочих дней

Условия оплаты: T/T, Paypal

Поставка способности: 5000 штук в месяц

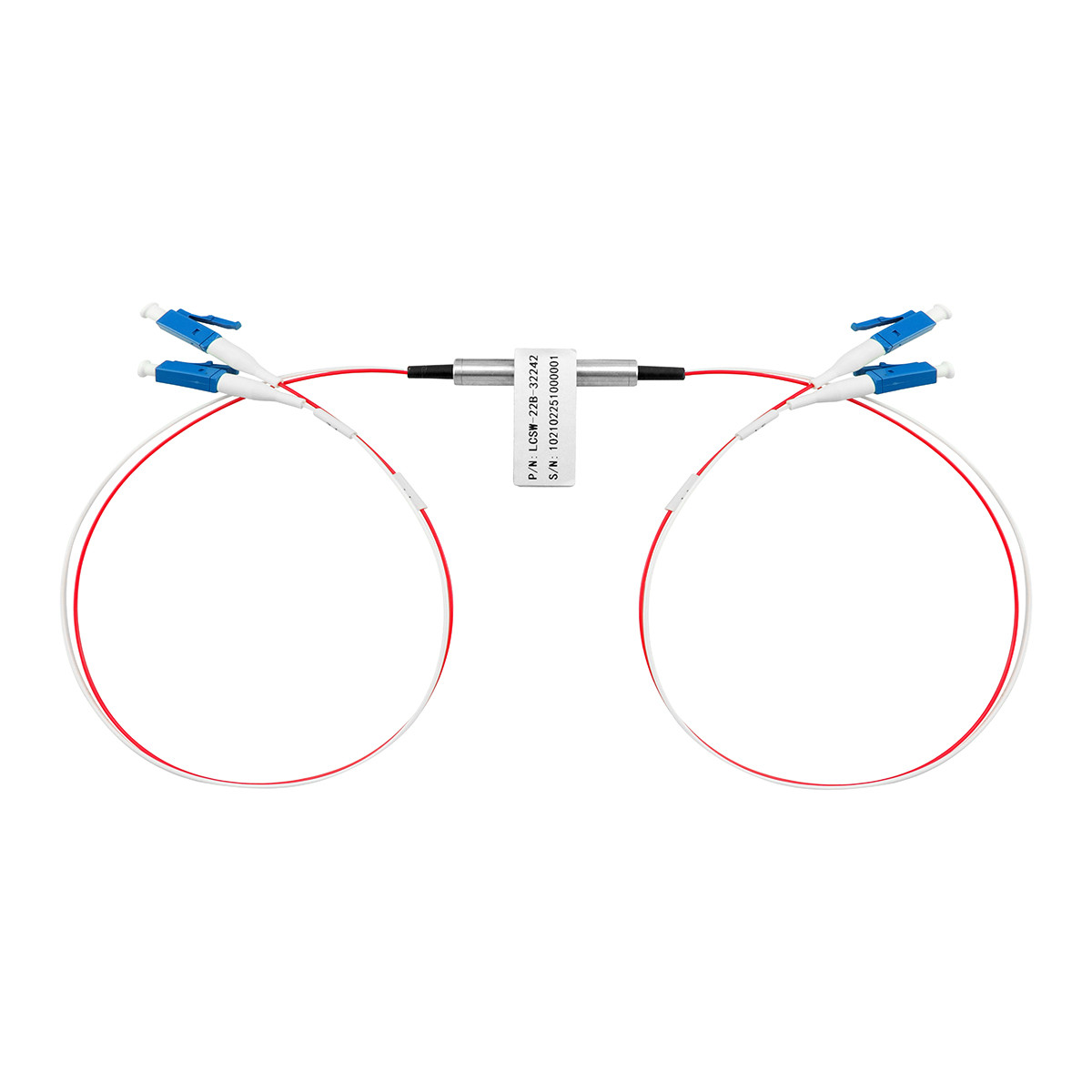

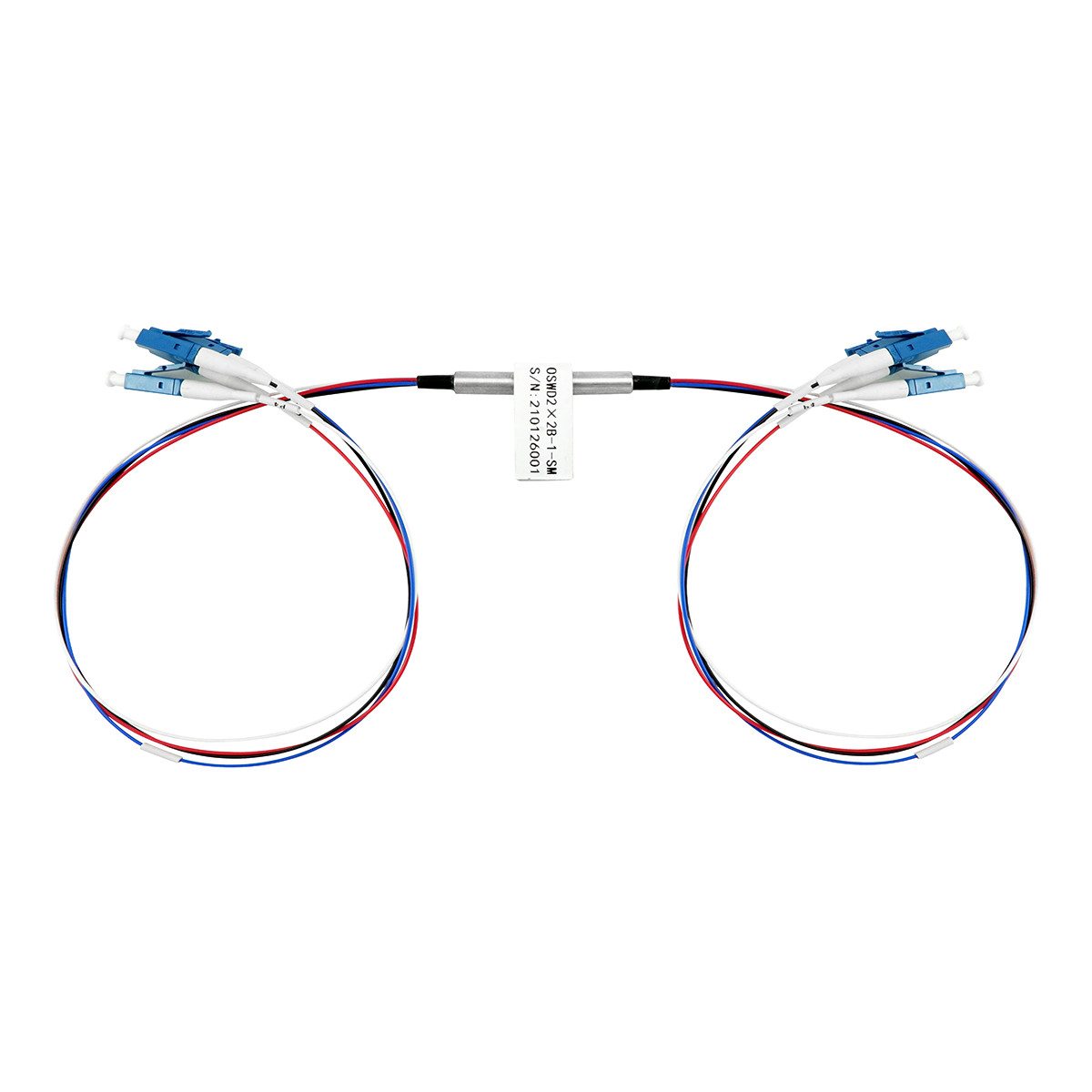

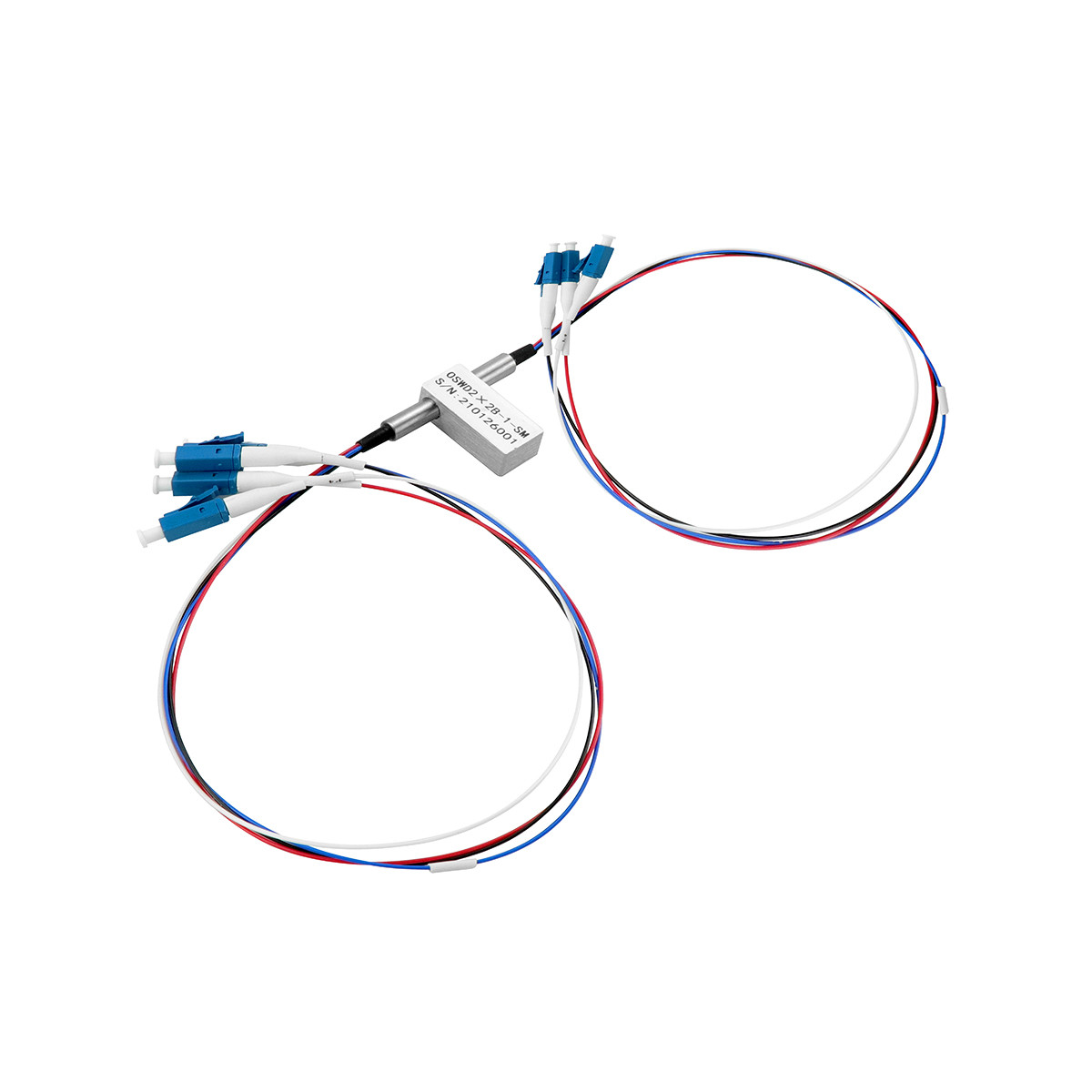

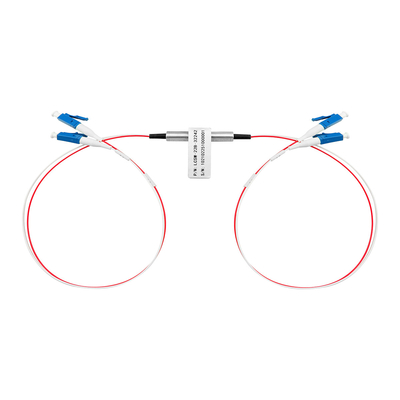

Галерея

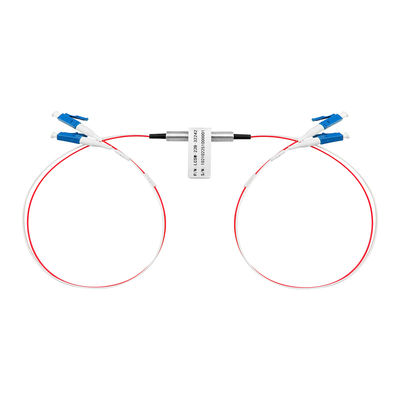

D2×2B Механический обход оптический переключатель LC соединитель одномодный перекрестный соединение

Характер продукции

D2×2B Механический оптический переключатель

Особенности

Низкая потеря вставки
Широкий диапазон длины волны
Низкий переходный звук
Высокая устойчивость, высокая надежность
Без эпоксида на оптическом пути
Застегивание и незастегивание

Спецификации

Параметры	Единица	OSWD2×2B
Диапазон длины волны	nm	850±40 / 1300±40	1260 ~ 1650
Пробная длина волны	nm	850 / 1300	1310 / 1550
Потеря введения 1, 2	ДБ	Тип: 0,6 Макс: 1.0	Тип: 0,6 Макс: 1.0
Возврат убытков 1, 2	ДБ	ММ ≥ 30 СМ ≥ 50
Прохождение 1	ДБ	ММ ≥ 35 СМ ≥ 55
PDL	ДБ	≤ 0.05
WDL	ДБ	≤ 0.25
Повторяемость	ДБ	≤±0.02
Рабочее напряжение	V	3.0 или 5.0
Прочность	Циклы	≥ 10 миллионов
Время переключения	мс	Тип: 3 Максимум: 8
Оптическая мощность	мВт	≤ 500
Операционная температура	°C	-20 ~ +70
Температура хранения	°C	-40 ~ +85
Относительная влажность	%	5 ~ 95
Вес	g	14
Размер	мм	(L) 27.0×(W) 12.0×(H) 8.2 ± 0.2
Примечание: 1. В пределах рабочей температуры и SOP. 2За исключением соединителей.

Оптический переключатель, известный своей высокой производительностью, низкой потерей вставки и компактным размером.

Это идеальный компонент для OADM, OXC, мониторинга и защиты системы.

Благодаря компактной упаковке его можно легко интегрировать в оптическую систему связи высокой плотности.

Заявления

НИОКР в лаборатории
Мониторинг системы
OADM
MAN (сеть метрополитена)

Конфигурации пин

Тип	Государство	Оптический маршрут	Электрический привод				Датчик состояния
D2×2B			Пин 1	Пин 5	Пин 6	Пин 10	Пин 2-3	Пин 3-4	Шприц 7-8	Пин 8-9
Застегивание	А.	P1-P3 ̇,P2-P4 ̇	- Я...	- Я...	ГНД	V+	Закрой.	Открыто	Открыто	Закрой.
Застегивание	В.	P1-P1 ∙ P2-P2 ∙ P3-P3??, P4-P4??,	V+	ГНД	- Я...	- Я...	Открыто	Закрой.	Закрой.	Открыто
Незажимание	А.	P1-P3 ̇,P2-P4 ̇	- Я...	- Я...	- Я...	- Я...	Закрой.	Открыто	Открыто	Закрой.
Незажимание	В.	P1-P1 ∙ P2-P2 ∙ P3-P3??, P4-P4??,	V+	- Я...	- Я...	ГНД	Открыто	Закрой.	Закрой.	Открыто

Оптический маршрут

Государство А	Состояние B

Размер

D2×2B Механический обход оптический переключатель LC соединитель одномодный перекрестный соединение 2

Электрическая спецификация

Спецификации	Напряжение	Текущий	Сопротивление
Заключатель 5 В	40,5-5,5 В	36 ~ 44 мА	125 Ω
5В без замыкания	40,5-5,5 В	26 ~ 32 мА	175 Ω
3V замок	20,7 ~ 3,3 В	54 ~ 66 мА	50 Ω
3V без замыкания	20,7 ~ 3,3 В	39 ~ 47 мА	70 Ω

Информация о заказе

7201-D2×2B-A-B-C-D-E-F-G

Пример:7201-D2×2B-SM-FS-3-L-90-12-FA

А.

В.

Тип волокна

Пробная длина волны

Рабочее напряжение

Тип переключателя

Тип трубы

Длина волокна

Коннектор

СМ: СМ, 9/125

M5:MM, 50/125

M6:MM, 62.5/125

X: прочие

85: 850±40 нм
O: O диапазон ((1260~1360nm)
C: C-диапазон ((1530 ~ 1565nm)
L: L-диапазон ((1565~1625nm)
U: U-диапазон ((1625~1675nm)
FS: 1260 ~ 1650 нм

3: 3V

5: 5В

L: Застегивание

N: не застегивающийся

25250,00 мм (голые волокна)

90:900мм

X: прочие

05: 0,5 м±5 м
10: 1,0 м±5 м
12: 1,2 м±5 м
15: 1,5 м±5 м
X: прочие

ОО: Никаких

LP: LC/PC

LU: LC/UPC

LA: LC/APC

FP: FC/PC

FU: FC/UPC

FA: FC/APC

SP: SC/PC

SU: SC/UPC

SA: SC/APC

STP: ST/PC

STA: ST/APC

X: прочие

D2×2B Механический обход оптический переключатель LC соединитель одномодный перекрестный соединение 3

D2×2B Механический обход оптический переключатель LC соединитель одномодный перекрестный соединение 4
