40 км DWDM XFP волоконный приемник 1528.77 - 1563.05nm однорежимный двойной порт LC DDM

1 PC
MOQ
Подлежит обсуждению
цена
40 км DWDM XFP волоконный приемник 1528.77 - 1563.05nm однорежимный двойной порт LC DDM
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Наименование продукта: Оптический модуль DWDM XFP
скорость: 10 Гбит/с
Расстояние: 40 км.
Порт: Двойной порт, соединитель LC
Выделить:

Однорежимный DWDM XFP волоконно-приемник

,

40 км DWDM XFP волоконно-приемный приемник

,

1528.77 - 1563.05nm DWDM XFP волоконный приемопередатчик
Основная информация
Фирменное наименование: Olycom
Сертификация: CE RoHS FCC ISO9001
Номер модели: OXSPLXG40D-Dxx
Документ: OLYCOM Industrial Networkin...24.pdf
Оплата и доставка Условия
Упаковывая детали: 1 штука в коробке, 300 грамм Г.В.
Время доставки: 3~7 дней
Условия оплаты: T/T, Paypal
Поставка способности: 2500pcs/month
Характер продукции

Модуль DWDM XFP с диапазоном доступа 40 км



Описание



Модуль XFP соответствует соглашению 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), поддерживает скорость передачи данных 9,953 ~ 11,1 Гбит / с и расстояние передачи до 40 км по SMF.



Модуль приемника состоит из передатчика с диапазоном 100 ГГц C 1528,77 ~ 1563,05 нм DWDM охлажденный лазер EML и приемника с фотодиодом PIN.Передатчик и приемник разделены в широком диапазоне температур и обеспечивают оптимальное рассеивание тепла и отличную электромагнитную защиту, что позволяет иметь высокую плотность портов для систем 10 ГБЭ.

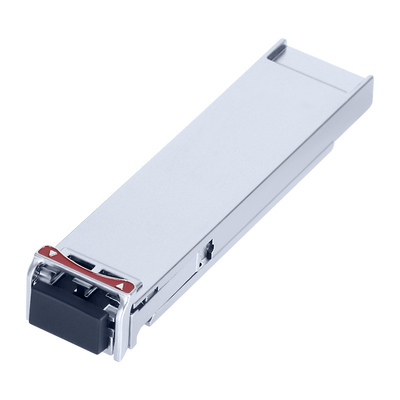

40 км DWDM XFP волоконный приемник 1528.77 - 1563.05nm однорежимный двойной порт LC DDM 0

Оптические и электрические характеристики



Параметр Символ Минуты Типичный Макс Единица Примечания
Передатчик
Центральная длина волны λc 1528.77   1563.05 nm
Спектральная ширина ((-20 дБ) Δλ     1 nm
Соотношение подавления в боковом режиме SMSR 30     ДБ
Расстояние между длинами волн в центре     100   В ГГц
Средняя выходная мощность Поут -1   +2 dBm 1
Соотношение вымирания Скорая помощь 8.2     ДБ
Дифференциал колебания ввода данных ИНО автомобиля 180   950 mV 2
Дифференциальная импеданс входа ZIN 90 100 110 Ω
Отключить TX Отключить   2.0   Vcc V
Включить   0   0.8 V
Приемник
Центральная длина волны λc 1450   1620 nm
Чувствительность приемника       -16 dBm 3
Перегрузка приемника   0.5     dBm 3
Счетная стоимость УБЕДЕНИЕ     -17 dBm
Указывают на потерю ЛОСА -26     dBm
Гистереза LOS   0.5   4 ДБ
Дифференциал колебания выхода данных Воут 400 600 800 mV 2
СО Высокий 2.0   Vcc V
Низкий     0.8 V

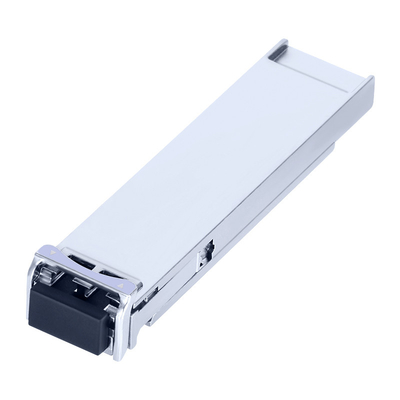

40 км DWDM XFP волоконный приемник 1528.77 - 1563.05nm однорежимный двойной порт LC DDM 1



Характеристики продукта



  • Поддерживает скорость передачи 9,953 Гбит/с до 11,1 Гбит/с
  • Горяче-подключаемый XFP отпечаток, встроенная цифровая диагностика
  • Максимальная длина соединения 40 км с SMF
  • 100 ГГц ITU, C-диапазон DWDM охлажденный лазер EML и фотодиод PIN
  • Пакет XFP MSA с двойным разъемом LC
  • Не требуется ориентировочные часы
  • Единое питание +3,3В
  • Расход энергии < 3,5 Вт
  • Совместимость с RoHS
  • Температурный диапазон: от 0 до +70°C



Заявления



  • Сети DWDM 10G
  • SONET OC-192&SDH STM-64 на скорости 9,953 Гбит/с
  • Приложения Ethernet 10G
  • Приложения для волоконного канала 10G
  • 10GE по G.709 с частотой 11,09 Гбит / с
  • OC192 по FEC на 10.709Gbps
  • Другие оптические связи до 11,1 Гбит/с



Механический чертеж

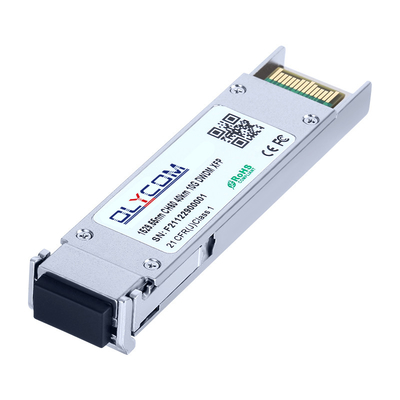

40 км DWDM XFP волоконный приемник 1528.77 - 1563.05nm однорежимный двойной порт LC DDM 2



Информация о заказах



Номер части Описание продукта
OXSPLXG40D-Dxx 9.953~11.1 Гбит/с, 1528.77~1563.05 нм DWDM, одиночный режим, 40 км, 0 ~ +70oC



Путь длины волны λC

Канал МСЭ

Код продукции

 Частота ((THz) Длина волны

Канал МСЭ

Код продукции

 Частота ((THz) Длина волны
17 191.7 1563.86 40 194.0 1545.32
18 191.8 1563.04 41 194.1 1544.52
19 191.9 1562.23 42 194.2 1543.73
20 192.0 1561.41 43 194.3 1542.93
21 192.1 1560.60 44 194.4 1542.14
22 192.2 1559.79 45 194.5 1541.34
23 192.3 1558.98 46 194.6 1540.55
24 192.4 1558.17 47 194.7 1539.76
25 192.5 1557.36 48 194.8 1538.97
26 192.6 1556.55 49 194.9 1538.19
27 192.7 1555.74 50 195.0 1537.40
28 192.8 1554.94 51 195.1 1536.61
29 192.9 1554.13 52 195.2 1535.82
30 193.0 1553.32 53 195.3 1535.04
31 193.1 1552.52 54 195.4 1534.25
32 193.2 1551.72 55 195.5 1533.46
33 193.3 1550.92 56 195.6 1532.68
34 193.4 1550.11 57 195.7 1531.89
35 193.5 1549.32 58 195.8 1531.12
36 193.6 1548.51 59 195.9 1530.33
37 193.7 1547.71 60 196.0 1529.55
38 193.8 1546.92 61 196.1 1528.77
39 193.9 1546.12 - - -


40 км DWDM XFP волоконный приемник 1528.77 - 1563.05nm однорежимный двойной порт LC DDM 3

40 км DWDM XFP волоконный приемник 1528.77 - 1563.05nm однорежимный двойной порт LC DDM 4
