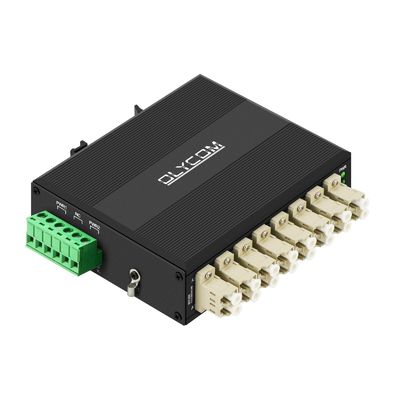

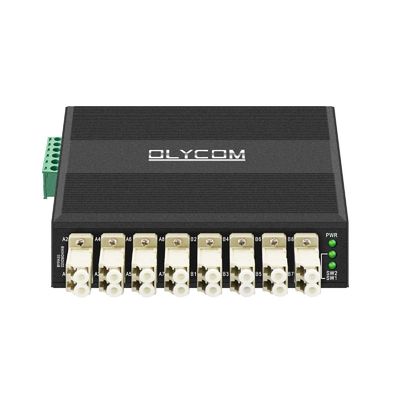

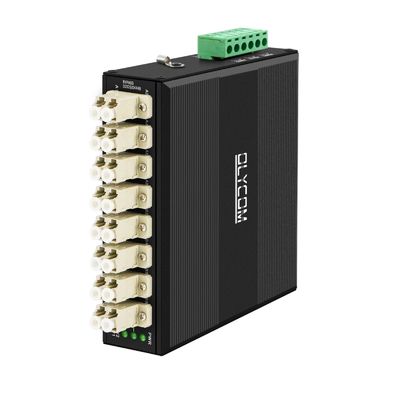

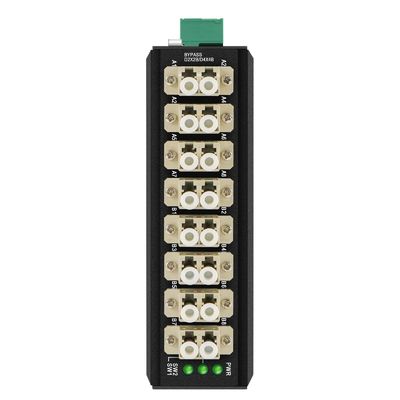

D4*4B Обходной переключатель сети TAP для промышленного оптоволокна для мониторинга сетевой безопасности

D4*4B Обходной коммутатор сети TAP для промышленного оптоволокна

для мониторинга сетевой безопасности

ВведениеD4*4B ТАР обхода сети

OM-FBS-44-MLC — это внешний блок обхода оптоволокна для критических оптических узлов в оптической сетевой системе.

1. Он поддерживает оптоволоконные соединения 100G/40G/10G/1G и 100M и предлагает многомодовую опцию LC.
2. Обычно он используется в некоторых крупных оптических сетях, включающих кольцевое соединение и несколько устройств, например, в системах железнодорожной связи, автоматизации производства и важных оптических узлах, где происходит преднамеренная или непредвиденная потеря мощности.

Характеристики продукта промышленного оптоволоконного байпасного переключателя

1. Доступно в существующих/новых оптических узлах
2. Поддержка DIN/настенного монтажа
3. Промышленная съемная зеленая клеммная колодка
4. Рабочая температура: -20℃ ~70℃
5. Прочный корпус уровня IP40.
6. Время переключения байпаса ≤10 мс
7. Низкие вносимые потери, низкие перекрестные помехи в канале
8. Резервный вход питания постоянного тока 12–52 В постоянного тока

Спецификация

Схема применения оптоволоконного обходного переключателя

• Простое управление питанием сетевой системы
• Мониторинг системы
• Умная защита оптических путей

Что такое переключатель обхода оптоволокна?

Блок или модуль байпаса обычно используется для защиты сетевой системы (в обход устройства, к которому она подключается) при внезапном отключении питания.

В линейной сетевой системе (как показано на схеме ниже) передача осуществляется нормально, если данные/SFP/питание в норме.

Что делать, если какой-либо источник питания отключен (например, скачок напряжения, удар, техногенное повреждение...)

Вся сетевая система выйдет из строя.

Другая ситуация: требуется капитальный ремонт/техническое обслуживание зоны переключателя 2 (среднего), скажем, на 12 часов, и вся система должна остановиться.

Использование байпасного модуля/переключателя похоже на установку защитного механизма во всей системе.

Байпасный переключатель помогает защитить всю систему в случае одновременного выхода из строя одного или нескольких переключателей.

Товарная накладная

• 1 шт. переключатель обхода оптоволокна
• Руководство пользователя 1 шт.
• Гарантийный талон 1 шт.

Фактическое фото

Часто задаваемые вопросы

Вопрос 1. Как обход оптоволокна повышает надежность сети?

Ответ: Обход оптоволокна автоматически перенаправляет оптические сигналы, когда подключенное устройство теряет питание или выходит из строя, помогая поддерживать непрерывность сети и сокращая перебои в обслуживании.

Вопрос 2. Почему низкие вносимые потери важны в оптических сетях?

О: Низкие вносимые потери минимизируют затухание сигнала во время передачи, помогая поддерживать стабильное качество связи при развертывании оптоволокна на большие расстояния или при высокой плотности.

В3: Подходит ли этот оптоволоконный обход для телекоммуникационных приложений и центров обработки данных?

А: Да. Модуль поддерживает несколько оптических длин волн и обеспечивает стабильную передачу с низкими потерями, что делает его пригодным для телекоммуникационной инфраструктуры, центров обработки данных и корпоративных оптоволоконных сетей.

Вопрос 4. Какую проблему решает обход оптоволокна при обслуживании оборудования?

Ответ: Во время технического обслуживания или неожиданного сбоя устройства обход может поддерживать активность оптического канала, обходя отключенное оборудование, помогая сократить время простоя сети и перебои в обслуживании.

В5: Может ли этот модуль работать в промышленных условиях?

А: Да. Благодаря диапазону рабочих температур от -20°C до 70°C модуль рассчитан на стабильную работу в промышленных и наружных условиях.

В6: Совместим ли модуль с различными оптоволоконными системами?

А: Да. Он поддерживает распространенные длины волн телекоммуникаций, включая 850, 1300, 1310 и 1550 нм, что упрощает интеграцию с различными архитектурами оптических сетей.
