Спецификация многогигабитного коммутатора
| Наименование продукта |
10/100/1000Mbps Управляемый промышленный POE Fiber Switch ((2F+6TP) |
| Порт |
2 x 1000Mpbs SFP порт, 1G/2.5G оба поддерживают
SM: 1310nm/1550nm, 20 км; 1490nm/1550nm, 40 ~ 120 км
MM: 1310nm, 2km; 850nm, 500 метров
6x10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)
|
| Стандартный |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Идентификатор VLAND |
4096 |
| Джамбо рама |
9.6KB |
| Размер таблицы адресов MAC |
8K |
| Функции переключения |
Режим передачи: хранение и пересылка
Пропускная способность системы: 22 Гбит/с (без пробок)
|
| Сетевые медиа |
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤ 100 м)
Расстояние передачи через порт SFP: 20 км, 40 км, 60 км, 80 км, 100 км
|
| Светодиоды |
Электричество, сеть, волокно, сигнализация |
| Электрическое питание |
Входное напряжение питания POE: 48V (максимум 52V)
Выходная мощность одного источника питания PoE: 15,4W/30W/60W/90W (порт 1~6)
Общий бюджет: 540 Вт
Выходное напряжение PoE: 48V
|
| Экология |
Рабочая температура: -40°75°C
Температура хранения: -40°C -85°C
Рабочая влажность: 10%~90%, неконденсирующая
Влажность хранилища: 10%~95%, неконденсирующая
|
| Промышленные стандарты |
EMI: FCC Часть 15 Подчасть B Класс A, EN 55022 Класс A
EMS: EN 61000-4-2 (ESD) уровень 3, EN 61000-4-3 (RS) уровень 3, EN 61000-4-4 (EFT) уровень 3, EN 61000-4-5 (всплеск) уровень 3, EN 61000-4-6 (CS) уровень 3, EN 61000-4-8
Управление движением: NEMA-TS2
Вибрация: IEC 60068-2-6
Свободное падение: IEC 60068-2-32
Удар: IEC 60068-2-27
Железнодорожное движение: EN 50121-4
|
| Безопасность |
Маркировка CE, коммерческая
CE/LVD EN60950
|
| Механическая информация |
Корпус: металлическая оболочка с волнообразной оболочкой
Класс безопасности: IP40
Размеры: 165 x 112 x 45,5 мм
Способ установки: установка на рельсе
|
| Гарантия |
Замена в течение 1 года; 3 года ремонта |
Программное обеспечение управления
Этот управляемый Vlan Ethernet переключатель принимает популярный чипсет Vitesse и получил ниже функции управления
- Поддержка STP, RSTP, MSTP, ITU-T G.8032 Ethernet защитного кольца ((EPR)
- Поддержка Qos, классификация транспорта Qos, Cos, управление пропускной способностью (направление ввода/вывода), подавление штормов, дифференцированные услуги
- Поддержка IEEE802.1q VLAN,VLAN-порта, Mac VLAN, IP подсети VLAN, протокола VLAN, VLAN-конвертера, MVR
- Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Поддержка Cisco®, таких как CLI, веб-управление, SNMP v1/v2c/v3, Telnet
- Поддержка IPV6 Telnet сервер /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Кольцевое применение наружного переключателя PoE

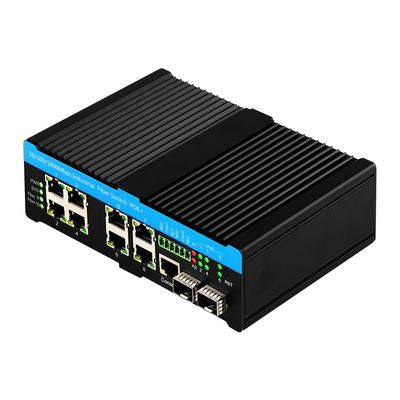

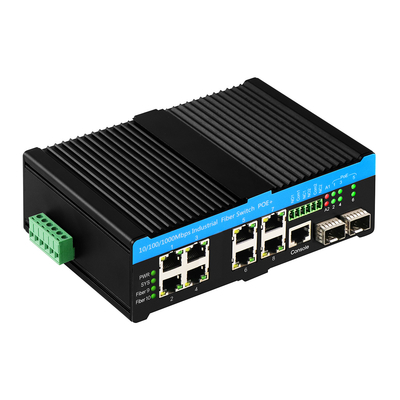

Фактические фотографии переключателя sfp PoE
Частые вопросы
Q: с 2 портами сигнализации, он используется для мониторинга любого состояния работы 2 порта
Можно контролировать любые 2 порта ((волокно или Ethernet) через управление.
Управление позволяет регулировать комбинацию портов.
Например, одна установка сигнализации - это порт Ethernet 5, а другая - порт волоконного излучения 1.
Обратите внимание, что в этом случае, если порт Ethernet 6 не работает, порт тревоги не реагирует.
Q: 2*Комбо-порты ((порт 7&8)
Проще говоря, комбинированные порты - это два набора волоконно-эфирных портов, которые можно использовать одновременно.
Допустим, вы подключаете порт Ethernet 7 к маршрутизатору в офисе, тогда FX 1 автоматически отключается.
Ethernet 7&FX 1
Ethernet 8&FX 2
Когда вы используете один порт в каждом наборе ((всего 2 набора), то другой порт автоматически отключается.
И, как вы можете заметить, 8 портов ((волокно и Ethernet) работают одновременно.
Это гибко позволяет выполнять комбинацию в реальном применении.
Он может быть использован как
- 0 волокон + 8*Ethernet
- 1 волокно + 7* Ethernet
- 2 волокна + 6* Ethernet
Вопрос: Каково расстояние передачи PoE?
Если вам нужны более длинные расстояния, пожалуйста, покупайте у нас удлинители PoE.
