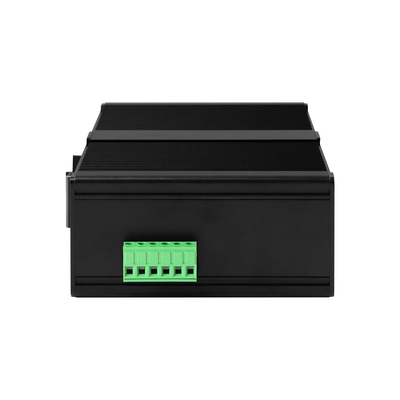

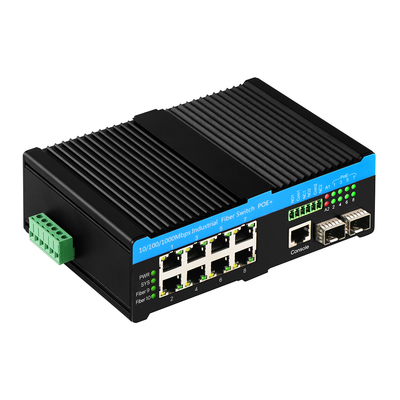

Olycom 8 Port PoE++ Network Гигабитный управляемый коммутатор
Ключевые характеристики 90-ваттного коммутатора PoE
- 8 x 10/100/1000Mbps авточувствительные порты RJ45, поддержка Auto MDI/MDIX
- 2 x 100/1000/2500Mbps SFP-волоконные порты, 1 x консольный порт для управленияIEEE 802.3af/at/bt (15.4W/30W/60W/90W) мощность до 1 ~ 8 портов RJ45, 720W бюджет
- Поддержка управления POE, включение/отключение портов POE, установка задержки включения POE и выходной мощности POE
- Отображение уровня напряжения, тока, мощности и PD в реальном времени
- Поддержка ретрансляции сигнализации выхода и сигнализации состояния светового дисплея ((2 пути от сухого контакта)
- Защита от перенапряжений 6KV Ethernet, адаптируется к суровой наружной среде
Спецификация отвержденного переключателя поэ
| Наименование продукта |
10/100/1000Mbps Управляемый промышленный POE Fiber Switch ((2F+8TP) |
| Порт |
2 x 1000Mpbs SFP порт, 1G/2.5G оба поддерживают
SM: 1310nm/1550nm,20km; 1490nm/1550nm, 40~120km;
MM: 1310nm, 2km; 850nm, 500 метров
8x10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)
|
| Стандартный |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Идентификатор VLAND |
4096 |
| Джамбо рама |
9.6KB |
| Размер таблицы адресов MAC |
8K |
| Функции переключения |
Режим передачи: хранение и пересылка
Пропускная способность системы: 26 Гбит/с (без пробок)
|
| Сетевые медиа |
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100/1000BASE-TX: CAT5 или выше защищенная скрученная пара ((≤ 100 м)
Порт SFP, расстояние передачи: 20 км, 40 км, 60 км, 80 км, 100 км
|
| Светодиоды |
Электроэнергия, сеть, волокно |
| Электрическое питание |
Входное напряжение питания POE: 48V (максимум 57V)
Выходная мощность одного источника питания PoE: 90 W (порт 1 ~ 8)
Общий бюджет: 720 Вт
Выходное напряжение PoE: 48V
|
| Экология |
Рабочая температура: -40°75°C
Температура хранения: -40°C -85°C
Рабочая влажность: 10%~90%, неконденсирующая
Влажность хранилища: 10%~95%, неконденсирующая
|
| Промышленные стандарты |
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, общий ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее±6KV
|
|
Сертификация
|
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B ((Класс B) ANSI C63.4:2014
|
| Механическая информация |
Корпус: металлическая оболочка с волнообразной оболочкой
Класс безопасности: IP40
Размеры: 165 x 112 x 45,5 мм
Способ установки: установка на рельсе
|
| Гарантия |
Замена в течение 1 года; 3 года ремонта |
Управление
- Поддержка STP, RSTP, MSTP, ITU-T G.8032 Ethernet защитного кольца ((EPR)
- Поддержка Qos, классификация транспорта Qos, Cos, управление пропускной способностью (направление ввода/вывода), подавление штормов, дифференцированные услуги
- Поддержка IEEE802.1q VLAN,VLAN-порта, Mac VLAN, IP подсети VLAN, протокола VLAN, VLAN конвертер, MVR
- Доклад агента ИГМП, подслушивание МЛД.
- Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Поддержка Cisco®, таких как CLI, веб-управление, SNMP v1/v2c/v3, Telnet
- Поддержка RMON, MIB II, зеркального изображения, журнала событий, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Поддержка IPV6 Telnet сервер /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Применение коммутатора 90 Вт BT PoE
Частые вопросы
- Максимальный бюджет POE 720W, каждый порт Ethernet поддерживает POE af/at/bt
Это нормально для корректировки выхода POE через управление.
Например, в одном тесте вы можете сделать Ethernet-порт 1 ~ 8 POE bt 90W.
В другом, порт 1 ~ 4 POE bt 90W и порт 5 ~ 8 POE на 30W или без POE.
Обычно существует 4 уровня выхода POE в фактическом применении.
15.4W/30W/60W/90W, все поддерживаются и регулируются через управление.
Зеленый, когда POE работает.
Выключается, когда POE отключается.
- С 2 портами сигнализации, он используется для мониторинга любого состояния работы 2 порта.
Можно контролировать любые 2 порта ((волокно или Ethernet) через управление.
Как и в приведенном выше примере, управление позволяет регулировать комбинацию портов.
Например, одна установка сигнализации - это порт Ethernet 5, а другая - порт волоконного излучения 1.
Обратите внимание, что в этом случае, если порт Ethernet 6 не работает, порт тревоги не реагирует.
Другой способ установки - это нажать все порты ((волокно/Этернет), см. ниже интерфейс
если любой порт не работает, сигнал тревоги становится красным.
Это может быть настроено через STP или ERPS.
Основан на 2-SFP кольце ((самый базовый формат)
6 ~ 7 переключателей в порядке в одной петле, если он идет STP кольцо.
В основном, бесчисленное количество, если это ERPS.
Он может непрерывно подавать энергию POE++ на устройства PD для 8 портов UTP (кроме комбо-портов).
Для этого требуется минимум 15 А питания при полной нагрузке ((48 В*15 А=720 Вт).
Но в реальном применении, мы не предлагаем подключать слишком много энергоемких устройств к одному переключателю, это повлияет на стабильность.
