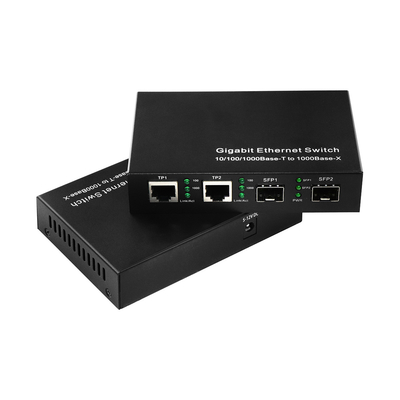

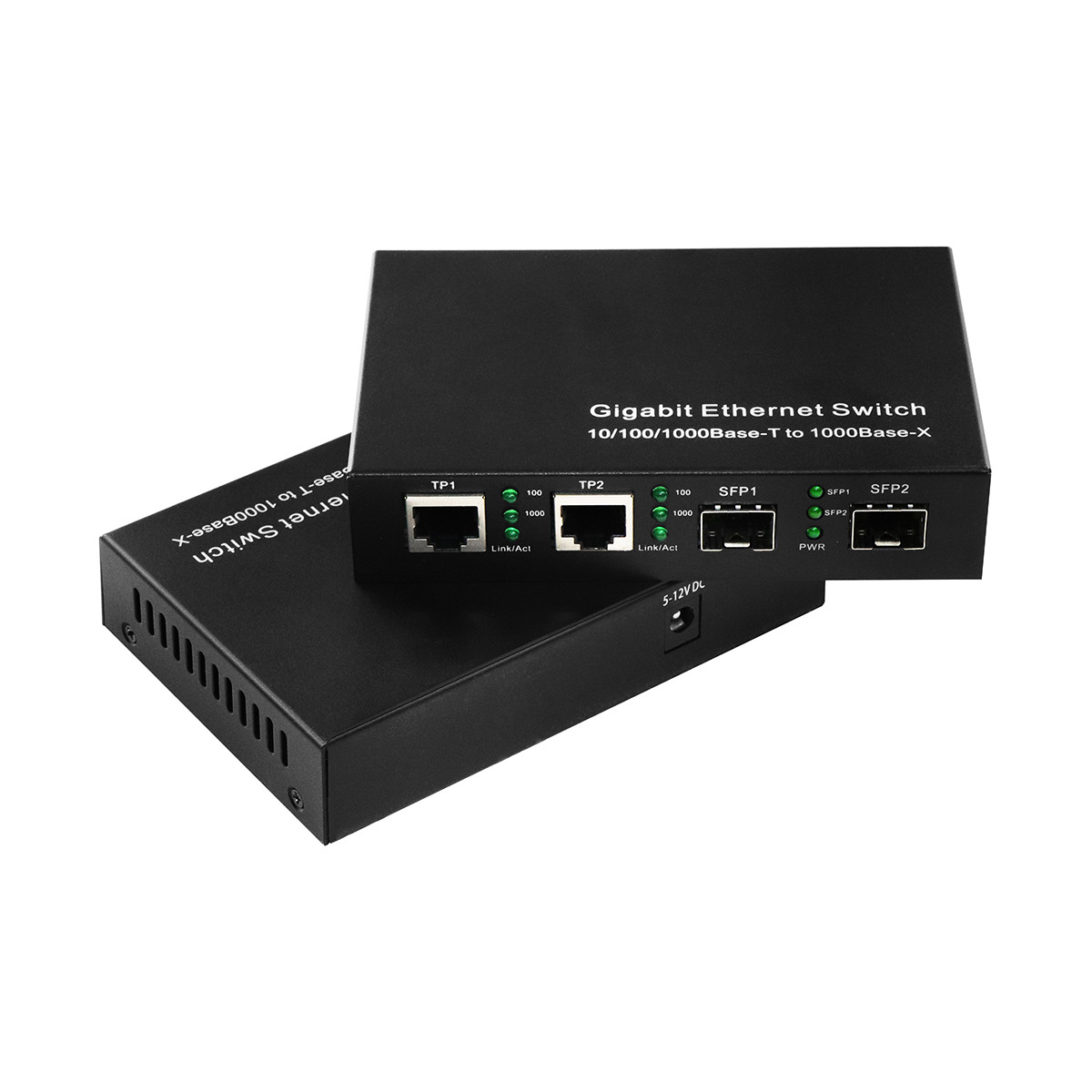

4 порта 10/100/1000Mbps Неуправляемый коммутатор Ethernet
Обзор гигабитного сетевого коммутатора
- IEEE802.3z/AB 1000Mbps 4 порта Gigabit Ethernet Switches поддерживает два типа носителей для сетевого подключения и коммутации, таких как 10/100/1000Base-T и 1000Base-SX/LX.
- Коммутатор спроектирован с контроллером коммутатора и буферной памятью, которая соединяет два типа сегментов для бесперебойной работы.
- Все порты RJ45 10/100/1000 Мбит/с поддерживают полный или полный дуплекс.
- Все порты SFP поддерживают только 1000 Мбит/с и режим полного дуплекса.
- С внешним силовым агрегатом он обеспечивает хорошую стабильность и надежность.
LED Описание коммутатора Ethernet из оптического волокна

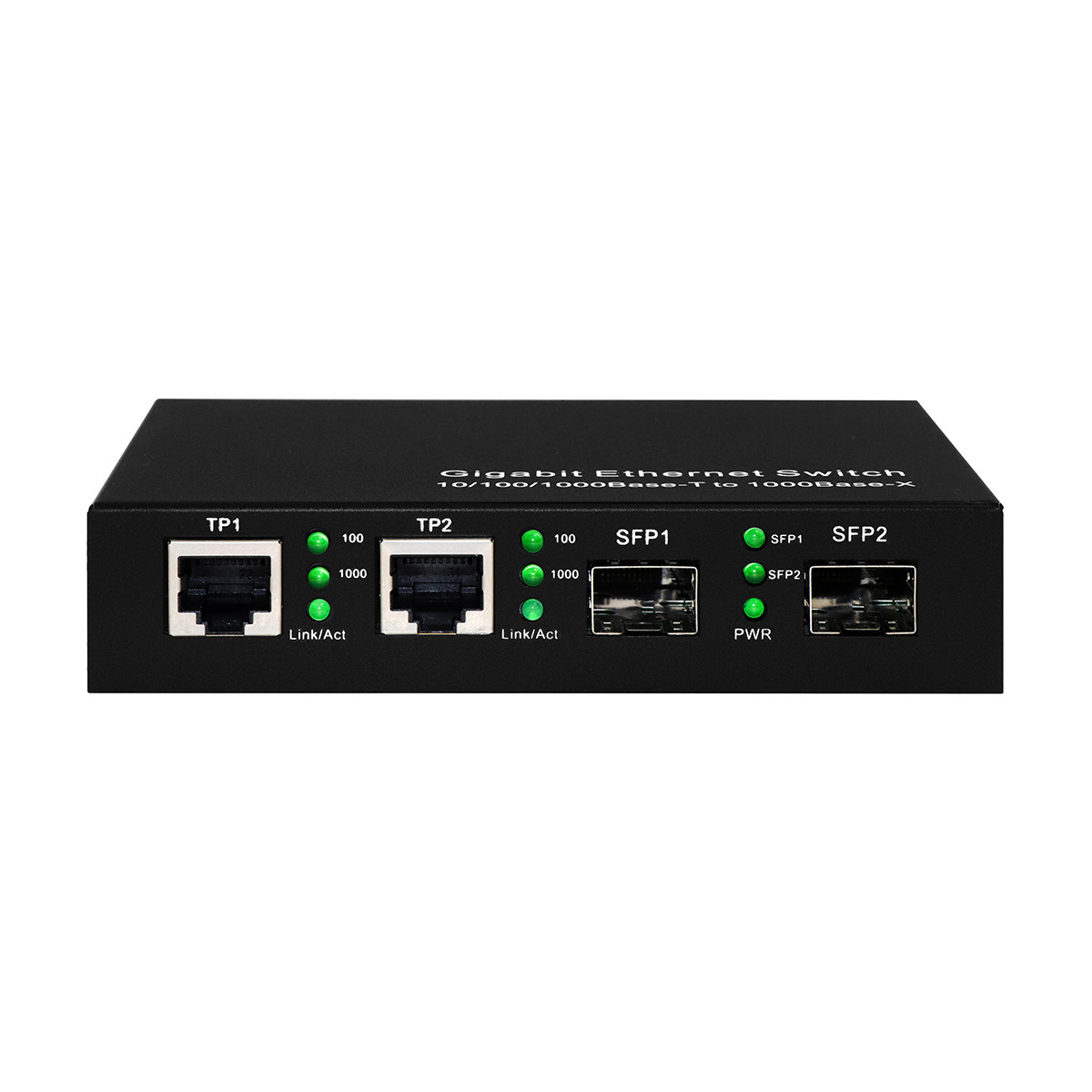

Есть 3×3 светодиоды в переднем видении 4 порта Гигабитный Ethernet переключатель
| 100 |
Включается, когда скорость TP1/TP2 составляет 100Mbps |
| 1000 |
Включается, когда скорость TP1/TP2 составляет 1000Mbps |
| Ссылка/Акт |
Включается, когда TP1/TP2 соединение хорошо.
Мигает, когда передаются данные TP1/TP2.
|
| SFP1 |
Зажигается, когда SFP1 подключение хорошо.
Мигает при передаче данных SFP1.
|
| SFP2 |
Включается, когда SFP2 соединение хорошо.
Мигает, когда передаются данные SFP2.
|
| ПВР |
Зажигается, когда появляется +5В. |
Техническая спецификация модуля SFP на оптические волокна
| |
1000Base-SX |
1000Base-LX-20 |
| Тип соединителя |
LC |
LC |
| Тип волокна |
Многорежимный |
Однорежимный |
| Длина волны |
850 нм |
1310 нм |
| Максимальное расстояние |
62.5μm: 224m
50 мкм: 550 м
|
20 км. |
| Min TX PWR |
-12.0 дБм |
- 11,0 дБм |
| Макс TX PWR |
-6,0 дБм |
-5,0 дБм |
| Чувствительность |
< -19 дБм |
< -22 дБм |
| Ссылка на бюджет |
70,0 дБм |
110,0 дБм
|
Техническая спецификация гигабитного эфирного коммутатора
"Четырехпортовый гигабитный Ethernet-свич" соответствует следующим стандартам:
Стандарты: IEEE 802.3z/AB 10/1001000Base-T/1000Base-SX/LX/ZX
Кабель UTP: кабель категории 5e или категории 6 до 100 м.
Волоконный кабель: 1000SX: 50/125,62.5/125μm многорежимный/1000LX/ZX: 8/125, 9/125μm однорежимный.
Скорость передачи данных: порт RJ45: 10M, 100M, 1000Mbps/SFP: скорость 1000Mbps.
Индикаторы светодиодов: TP 100, TP 1000, TP Link/Act, SFP1, SFP2, PWR
Режимы дуплекса: порт RJ45: полный/половина дуплекса/авто-переговор
SFP: полный двойной режим

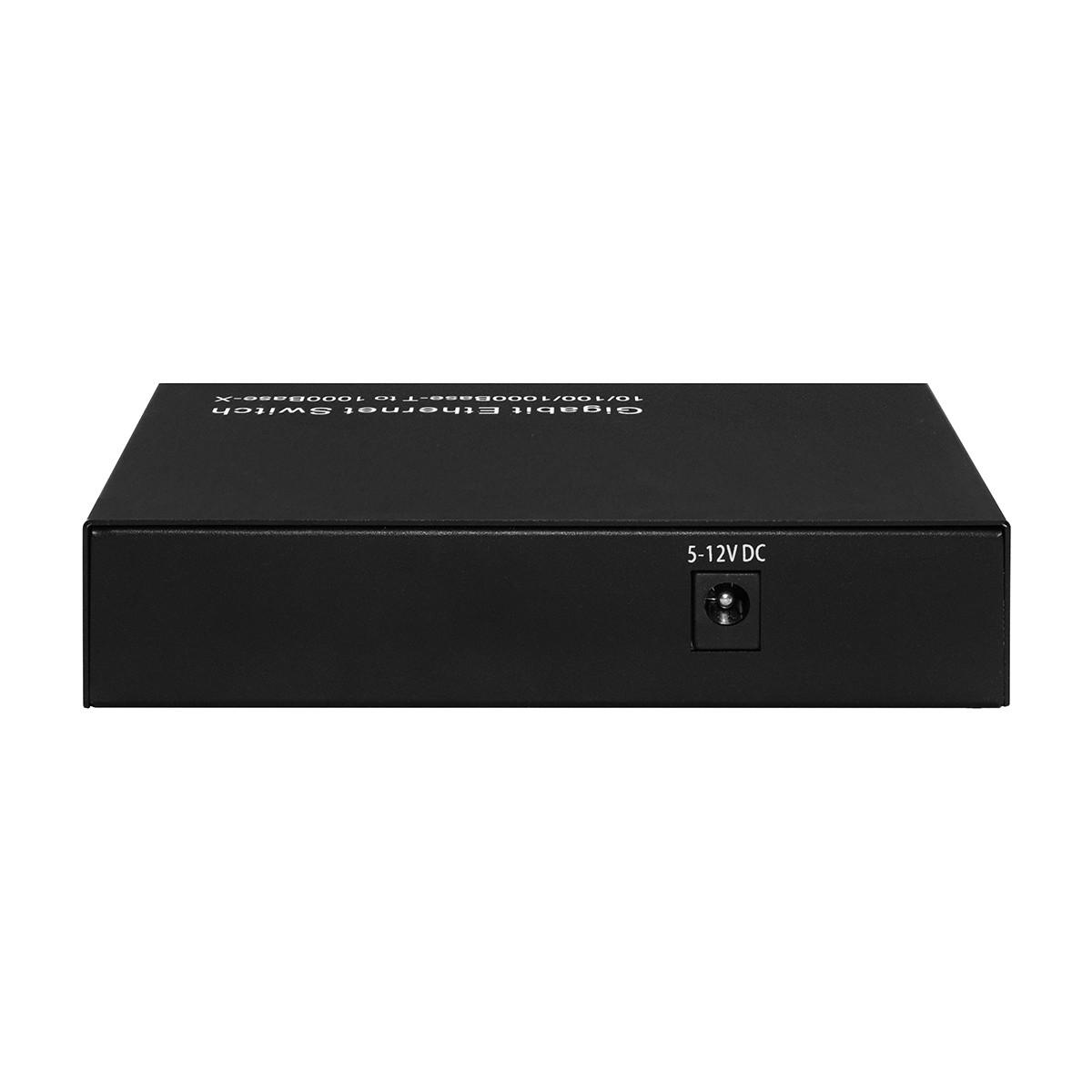

Потребность в питании: 220В ((170-260В) AC,50Гц или DC48V
Температура окружающей среды: 0 - 50°C
Влажность воздуха: 5% - 90%
Размер:27*123*85 мм ((H×W×D)
Установка 4-портного гигабитного коммутатора
- Присоедините модуль SFP к клетке SFP на переключателе.
- Присоедините волоконно-волоконный кабель от SFP на коммутаторе к волоконно-волоконной сети.
- Присоедините UTP-кабель от сетевого устройства TP к порту RJ45 на коммутаторе.
- Подключите адаптер питания к переключателю и проверьте, что светодиод питания включен.
Контрольный список
Перед установкой коммутатора убедитесь, что пакет содержит следующее:
- 4-портный TP-SFP гигабитный коммутатор.
- Адаптер питания.
- Руководство пользователя.
Пожалуйста, немедленно сообщите своему представителю по продажам, если какой-либо из вышеупомянутых предметов отсутствует или поврежден.
Частые вопросы
1Можно мне скидку?
Да, и обычно она основана на количестве и после пробных испытаний.
2Какой срок гарантии?
Для коммерческих моделей, таких какпреобразователь средств массовой информации на волоконную сеть Ethernetиликоммутатор PoE из оптических волокон, это 1 год.
Для промышленных изделий - 3 года.
Мы предоставляем пожизненную техническую поддержку, если модели от компании Olycom.
3Можно мне собственную коробку?
Да, стандартная упаковочная коробка не имеет китайских букв или логотипа.
Это хорошо, чтобы настроить свою собственную версию, как поставить свой логотип, имя модели или слоганы на нем.
