Olycom 8-портовый гигабитный управляемый оптоволоконный коммутатор с PoE
Основные характеристики гигабитного сетевого коммутатора
- Поддержка питания PoE IP-камер через точку беспроводного доступа (AP) по Ethernet-кабелю категории 5.
- Питание IEEE 802.3af/at на портах 1 ~ 8 RJ45
- 8 портов 10/100/1000 Мбит/с с автоматическим определением скорости RJ45
- 1 x 1000M ST Fiber, одномодовый или многомодовый
- Защита от перенапряжения Ethernet 6 кВ, адаптация к суровым условиям окружающей среды
- Соответствует степени защиты IP40 и требованиям промышленного класса EMC

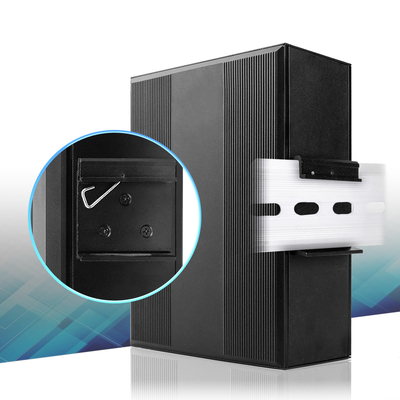

- Установка на DIN-рейку или на стену
- Диапазон питания до 100 метров
- Соответствует стандартам FCC и CE
- Рабочая температура окружающей среды: -40°C～75°C
Программные функции управляемого коммутатора L2
- Поддержка диагностики кабеля и возможность определения точки неисправности
- Поддержка управления IEEE802.3az EEE (Energy Efficient Ethernet), оптимизация энергопотребления

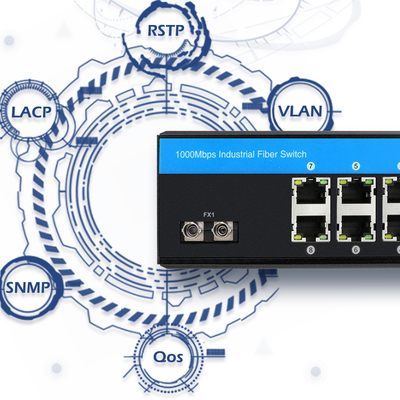

- Поддержка STP, RSTP, MSTP, Ethernet Protection Ring (EPR) ITU-T G.8032
- Поддержка QoS, классификация трафика QoS, CoS, управление полосой пропускания (направление ввода/вывода), подавление шторма, дифференцированные сервисы
- Поддержка IEEE802.1q VLAN, порт VLAN, на основе Mac VLAN, IP subnet VLAN, Protocol VLAN, преобразование VLAN, MVR
- Поддержка динамической агрегации каналов IEEE802.3ad LACP, статической агрегации каналов
- Поддержка IGMP/MLD snooping V1/V2/V3, фильтрация/модуляция IGMP, поиск IGMP
- Поддержка отчета агента IGMP, MLD snooping
- Безопасность: на основе порта и Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Поддержка Cisco® like CLI, Web-управление, SNMP v1/v2c/v3, Telnet
- Поддержка обновления программного обеспечения через TFTP и HTTP, резервирование прошивки предотвращает сбой обновления
- Поддержка DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
- Поддержка RMON, MIB II, зеркалирование, журнал событий, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Поддержка IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Спецификация 8-портового коммутатора PoE
| Название продукта |
Olycom Gigabit Managed Industrial PoE Fiber Switch (1F+8TP) |
| Номер модели |
IM-FP188GW |
| Порт |
1*100Mpbs ST Fiber
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500-метров
8*10/100/1000M UTP RJ45 (Поддержка автоматического определения MDI/MDIX)
|
| Протокол |
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
| Функции коммутации |
Режим передачи: хранение и пересылка
Задержка пересылки:<10us
Пропускная способность системы: 21 Гбит/с (без перегрузки трафика)
Размер DRAM: 128M
Размер Flash: 16M
Размер буфера пакетов: 4 Мб
VLAND ID: 4096
Размер таблицы MAC-адресов: 8K
Jumbo Frame: 9.6KB
|
| Сетевые носители |
10BASE-T: CAT3, CAT4, CAT5 неэкранированная витая пара (≤100 м)
100/1000BASE-TX: CAT5 или выше экранированная витая пара (≤100 м)
|
| Светодиоды |
Питание, сеть, оптоволокно
PWR: Питание
Оранжевый: Link/ACT
Зеленый: скорость сети 1000M (выключен, когда 100 Мбит/с)
Оптоволокно: FX1
|
| Источник питания |
Входное напряжение: 48 В (макс. 52 В)
Выходное напряжение PoE: 48 В
Выходная мощность одного PoE: 30 Вт (порт 1~8)
Максимальный бюджет: 240 Вт
Обратное подключение: поддержка
|
| Разводка PoE |
PoE af/at: 1/2 (V+), 3/6 (V-) |
| Окружающая среда |
Рабочая температура: -40°C～75°C
Температура хранения: -40°C～85°C
Рабочая влажность: 10%～90%, без конденсации
Влажность хранения: 10%～95%, без конденсации
|
| Отраслевые стандарты |
ESD: IEC61000-4-2, ±15 кВ воздух, ±6 кВ контакт
EFT: IEC61000-4-4, General ±6 кВ
Перенапряжение: IEC61000-4-5, Differential ±2 кВ, Common±6 кВ
|
| Сертификация |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
| Механическая информация |
Корпус: Гофрированный металлический корпус, уровень IP40
Размер: 158*115*60 мм
Способ монтажа: Монтаж на DIN-рейку/стену
Вес: 0,75 кг/0,9 кг (нетто/брутто)
|
| Гарантия |
3 года, пожизненная техническая поддержка |
Упаковка
1. Один продукт, один консольный кабель, одно руководство пользователя и один гарантийный талон находятся внутри одной коробки.
2. Двадцать коробок в одной картонной коробке.
| Промышленный оптоволоконный модуль |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310 нм) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Промышленный блок питания DIN |
| IM-DAC220/DC48V2.5A |
AC220V to DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V to DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V to DC48V10A, -40℃～70℃ |
FAQ промышленного коммутатора Vlan
В: Как долго я могу получить образцы продукции?
О: Обычно в течение 3 дней, но все зависит от ваших требований.
В: Как насчет послепродажного обслуживания?
О: Мы работаем онлайн 7*24 часа и своевременно реагируем на проблемы с устройствами пользователей.
В: Вы производитель или торговая компания?
О: Мы являемся профессиональным производителем, наша основная продукция включает в себя управляемые коммутаторы, коммутаторы POE, промышленные оптоволоконные коммутаторы, преобразователи среды передачи данных и модули SFP.
В: Входит ли в этот управляемый коммутатор блок питания?
О: Нет, адаптер питания не входит.
В: Какой блок питания требуется этому промышленному коммутатору POE L2?
О: Входное напряжение составляет 12-52 В постоянного тока. Если входное напряжение не 48 В постоянного тока - 52 В постоянного тока, это неуправляемый коммутатор POE, он также может работать. Блок питания может быть 12 В постоянного тока 3 А. Если входное напряжение составляет 48 В постоянного тока - 52 В постоянного тока, это управляемый промышленный коммутатор POE.
В: Какие стандарты POE?
О: Это промышленный коммутатор POE+. Каждый сетевой порт может достигать 30 Вт, когда блок питания составляет 48 В постоянного тока 5 А.
В: Это управляемый коммутатор?
О: Да, это управляемый коммутатор POE L2 для промышленных сетей.
