Конвертер оптоволоконный для аналогового видео CCTV BNC, двунаправленный, с балансным аудио
Введение
название модели: OM610-2V2D2AWT/R, вы можете указать название своей модели
основная функция: видео, данные, аудио по оптоволокну
категория: Оптический видеоконвертер
применение: видеонаблюдение CCTV, государственные и медицинские проекты
- расширение на 30 км по одномодовому оптоволокну
- ST коннектор
-
Прочный металлический корпус
-
Без электромагнитных помех, радиочастотных помех и земляных петель
- Высокий уровень квантования 8 БИТ
-
Доступны в автономном исполнении и в системах стоечного исполнения 19 дюймов, 3U
-
Низкие потери в оптической линии – макс. 30 дБ
-
Горячее подключение и воспроизведение с импульсным источником питания
Спецификация
| Оптика |
| Длина волны |
1310 нм/1550 нм |
| Выходная мощность |
-8~3 дБм |
| Оптоволокно |
Одномодовое (9/125 мкм) 20 км - 80 км
Многомодовое (50/125 мкм) 1 км, (62,5/125 мкм) 500 м
|
| Чувствительность приема |
-30 дБм |
| Интерфейс |
ST |
| Видео |
| Пропускная способность |
8 МГц |
| Совместимые системы |
NTSC/PAL/SECAM |
| Импеданс/Напряжение |
BNC 75 Ом (несбалансированный) / 2,0 В пик-пик |
| Дифференциальное усиление |
< ±1% |
| Дифференциальная фаза |
< ±1 |
| Соотношение сигнал/шум |
>60 дБ (взвешенное) (8 бит) |
| Интерфейс |
BNC |
| Данные |
| Протокол передачи данных |
RS232, RS422, RS485, Манчестер, данные BIPHASE |
| Пропускная способность |
0~300 кбит/с |
| Коэффициент ошибок |
10^-9 |
| Интерфейс |
Клемма Phoenix |
| Аудио |
| Импеданс / Напряжение |
600 Ом (несбалансированный) / 2,0 В пик-пик |
| Частотная характеристика |
10~20 кГц |
| Общие гармонические искажения |
<0,05% |
| Дифференциальная фаза |
< ±1 |
| Соотношение сигнал/шум |
>95 дБ (взвешенное) |
| Интерфейс |
Клемма Phoenix |
| Частота дискретизации |
48 кГц |
| Разрешение |
16 бит |
| Шасси и карты |
| Количество слотов шасси |
18 слотов |
| Совместимость (с картами) |
карты 1-4 канала (18 шт.); карты 8 каналов (9 шт.) |
| Гибкость |
Поддерживает смешанную установку различных конфигураций |
| Карты |
В 4-канальной печатной плате (153x100x10 мм) или печатной плате 8 каналов размером (153x100x25 мм)
конфигурации, требующие большего размера, не могут быть использованы с этой системой
|
| Электрические. Экологические. Механические |
| Рабочее напряжение |
Автономное: 220 В переменного тока до 5 В/12 В постоянного тока, Стойка: двойное 220 В/-48 В переменного тока
Карта: питание от шасси
|
| Рабочая температура |
-35℃~+75℃ |
| Температура хранения |
-45℃~+85℃ |
| Влажность |
0~95% без конденсации |
| Размеры и вес |
Автономное устройство и карта: зависит от конфигурации, Шасси: 19 дюймов, 3U |
Применение
- Система мониторинга зданий и кампусов
- Пограничная оборона, национальная оборона мониторинг
- Система мониторинга безопасного города
Варианты заказа
| OM610-4EWT/R |
4-канальный Ethernet 10/100 Мбит/с |
| OM610-4P2D↓WT/R |
4-канальный телефон + 2-канальные данные RS485 Rx |
| OM610-4V↑1D↓4E WT/R |
4-канальное видео Tx + 1-канальные данные RS485 Rx + 4-канальный Ethernet 10/100 Мбит/с |
| OM610-4V↑1D↓4PWT/R |
4-канальное видео Tx + 1-канальные данные RS485 Rx + 4-канальный телефон |
| OM610-4V↑12D↓WT/R |
4-канальное видео Tx + 12-канальные данные RS485 Rx |
| OM610-2D↓8PWT/R |
2-канальные данные RS485 Rx + 8-канальный телефон |
| OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R |
1-канальное двунаправленное видео + 1-канальные двунаправленные данные RS485 + 1-канальное двунаправленное аудио + 1-канальное двунаправленное управление контактами |
| OM610-2D↑↓4A↑↓1E WT/R |
4-канальное двунаправленное аудио + 2-канальные двунаправленные данные RS485 + 1-канальный Ethernet 10/100 Мбит/с |
| OM610-1V↑1D↑↓3A↑2K↑↓WT/R |
1-канальное видео Tx + 2-канальные двунаправленные данные RS485 + 3-канальное аудио Tx + 1-канальное двунаправленное управление контактами |
| OM610-4V↑2D↓2A↑1E 1P2K↑WT/R |
4-канальное видео Tx + 2-канальные данные RS485 Rx + 2-канальное аудио Tx + 1-канальный Ethernet 10/100 Мбит/с + 1-канальный телефон + 2-канальное управление контактами Tx |

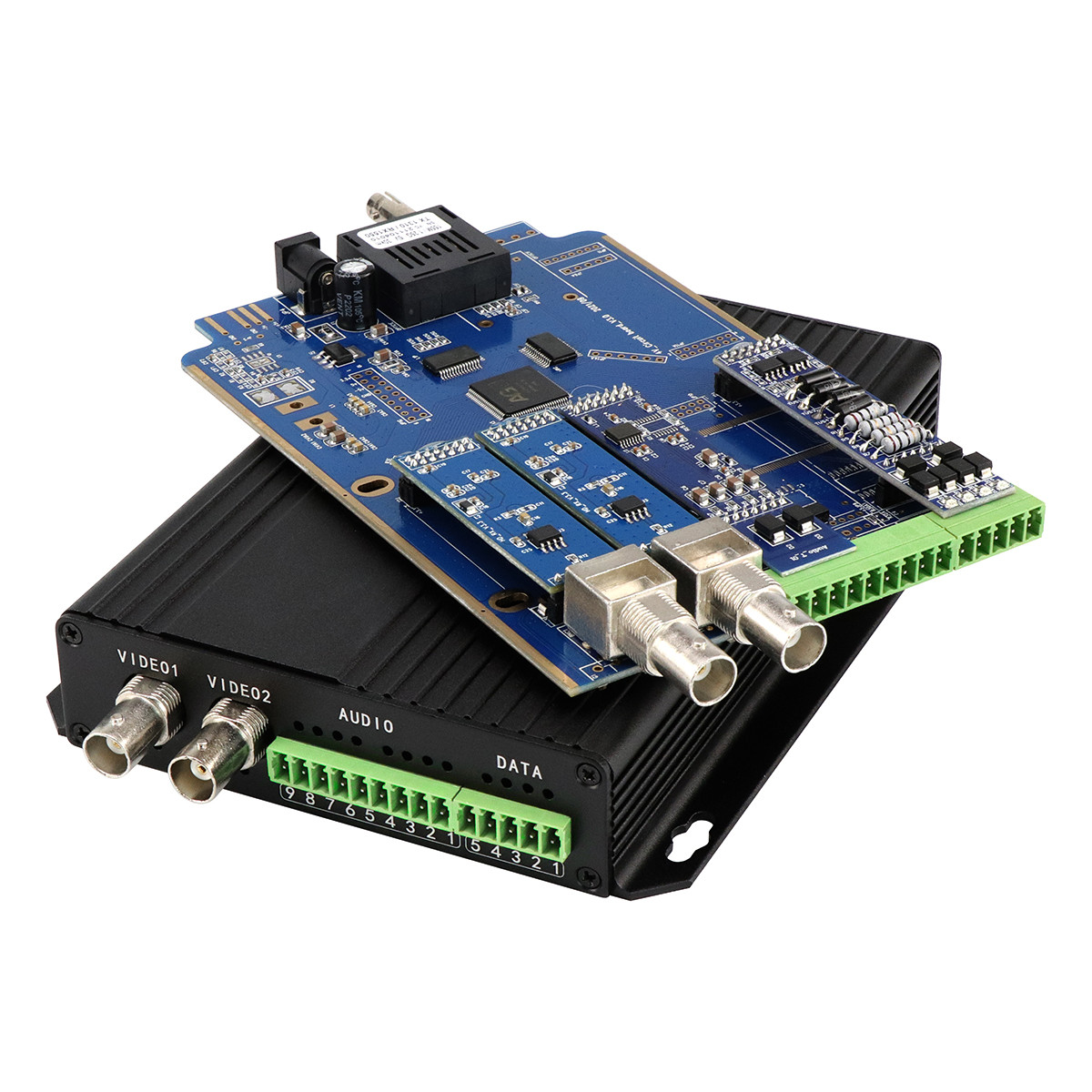

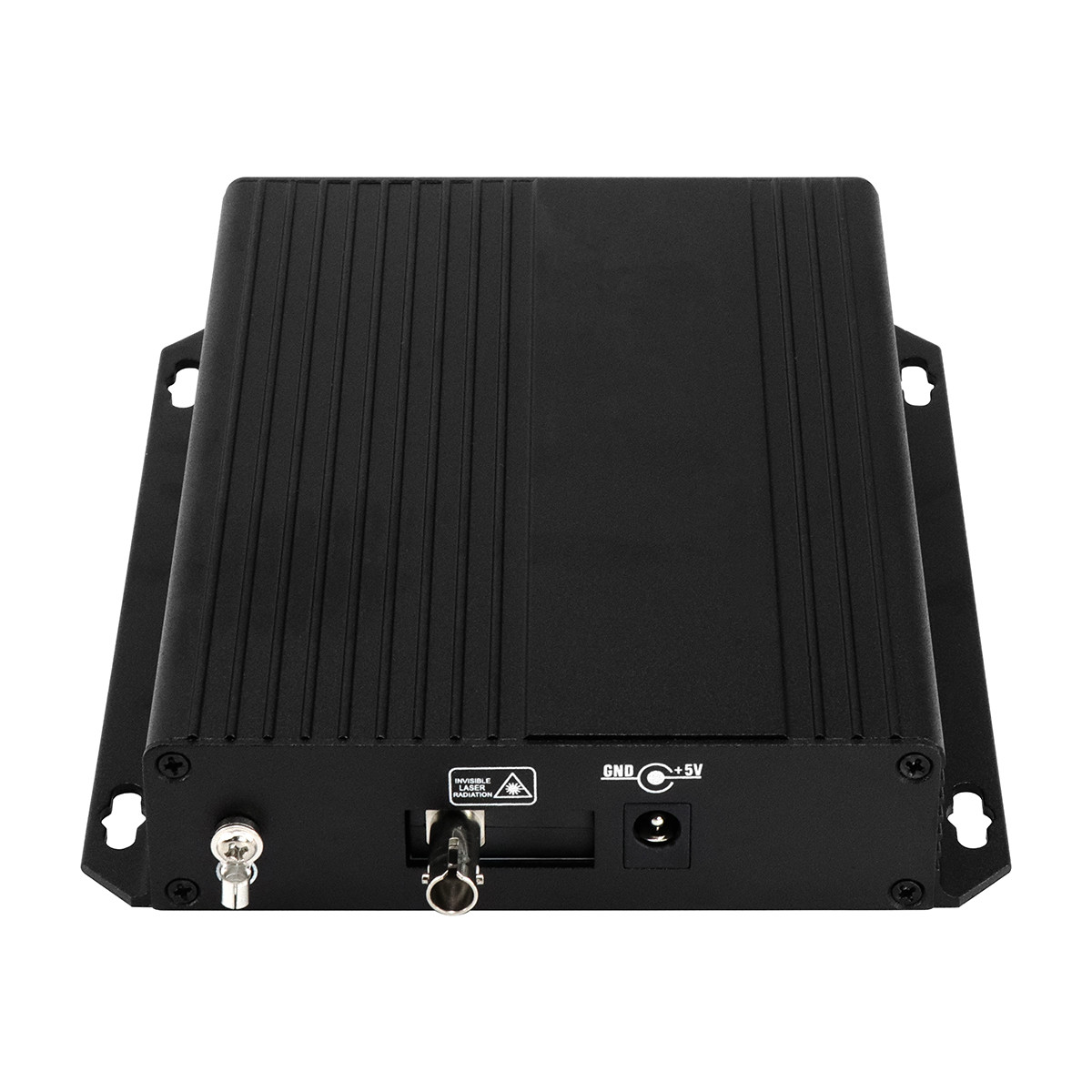

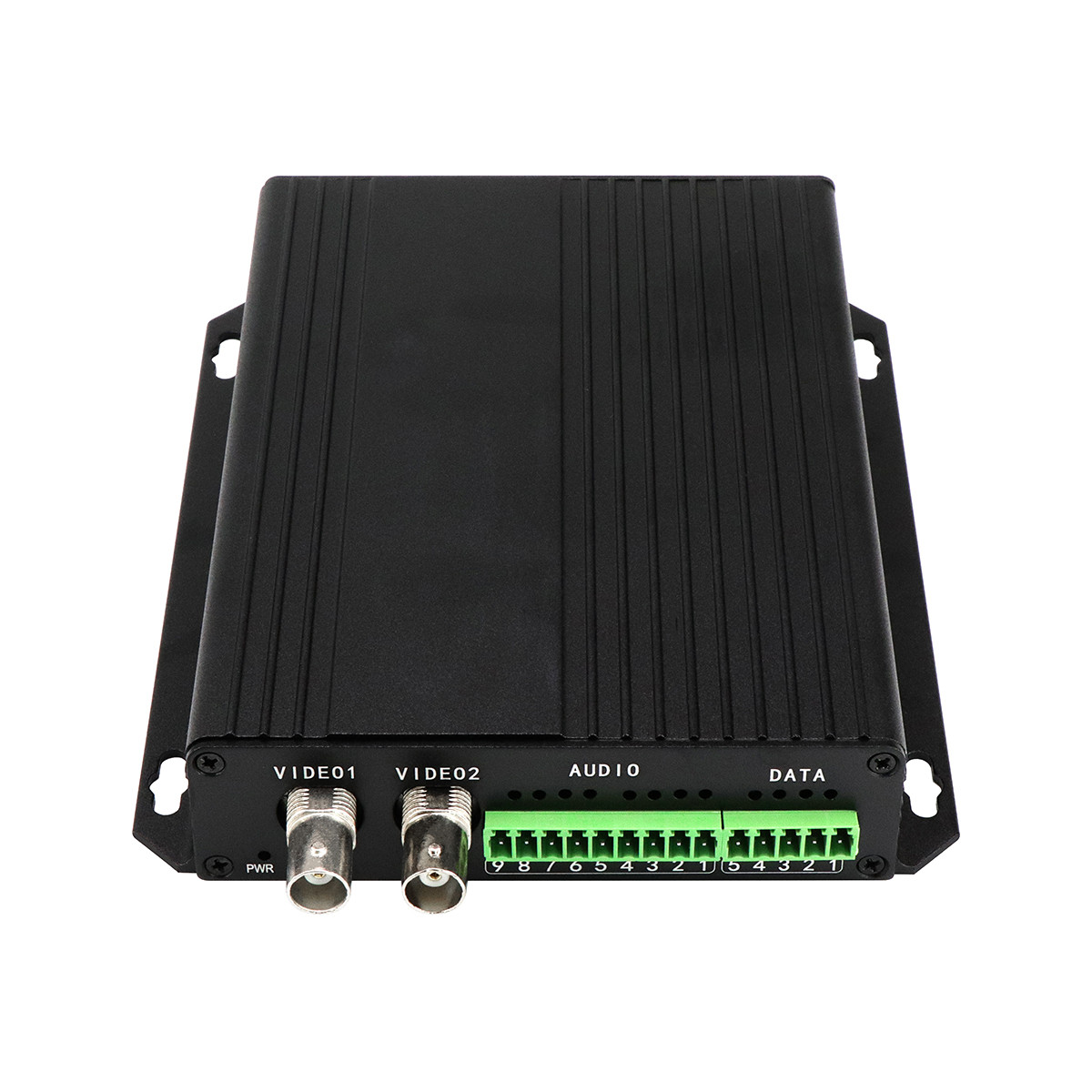

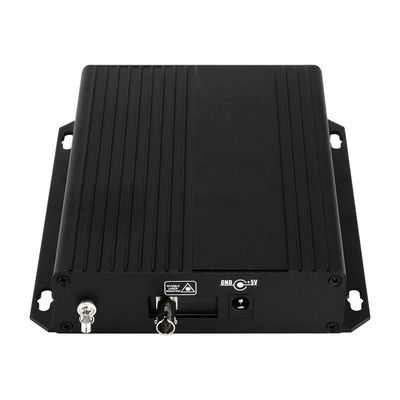

Реальные изображения
