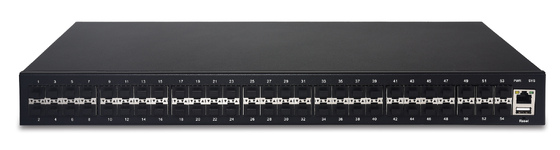

48-портовый управляемый коммутатор Gigabit Ethernet L3
Описание
IM6X48S-GW полностью соответствует дизайну и материалам промышленных продуктов, корпус имеет конструкцию 19-дюймовой стойки, двойное резервирование источника питания постоянного тока 37–75 В/переменного тока 100–240 В и другие технологии, поддерживает мощные функции управления, включая управление системой, комплексные функции управления уровня 2, управление маршрутизацией уровня 3, управление очередью QOS, комплексное управление сетевой безопасностью, а также управление мониторингом и обслуживанием; Защита от электростатического разряда 3-го промышленного класса подходит для различных случаев, таких как требования к развертыванию в интеллектуальном транспорте, наружном наблюдении, промышленных сетях, безопасных городах и других суровых условиях.
Спецификация
|
Интерфейс ввода-вывода
|
|
Власть
|
100–240 В переменного тока
|
|
Ethernet
|
48*SFP-порт 1000 Мбит/с
6 *10G SFP+ оптоволоконный порт
1 * консольный порт
1 * порт хранения USB 2,0
|
|
Производительность
|
|
Пропускная способность
|
216 Гбит/с (неблокируемый)
|
|
Скорость пересылки пакетов
|
160,7 миллионов пакетов в секунду
|
|
Буфер пакетов
|
16Мбит
|
|
MAC-адрес
|
32К
|
|
Джамбо-кадр
|
12К
|
|
Режим передачи
|
Хранить и пересылать
|
|
Стандартный
|
|
Сетевой протокол
|
IEEE802.3: 10Base-T
IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX/FX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z 1000BASE-X
IEEE 802.3ae 10GBASE-SR/LR IEEE 802.3av GVRP
Управление потоком IEEE 802.3x
Агрегация каналов IEEE 802.3ad
Протокол IEEE 802.1v VLAN
Протокол связующего дерева IEEE 802.1d (STP)
Быстрое связующее дерево IEEE 802.1s (RSTP)
Множественное связующее дерево IEEE 802.1w (MSTP)
IEEE 802.1q VLAN/маркировка VLAN
Безопасность входа в сеть IEEE 802.1x
Качество обслуживания IEEE 802.1p
|
|
Отраслевой стандарт
|
ЭМС: EN61000-4-2 (ESD),
EN61000-4-5 (перенапряжение)
|
|
Сетевая среда
|
10BASE-T: кабель UTP категории 3, 4, 5 (максимум 100 м)
100BASE-TX/1000Base-T: кабель UTP категории 5, 5e или выше (максимум 100 м) 1000BASE-X: MMF, SMF
10GBASE-LR
10GBASE-SR
|
|
Оптические характеристики
|
Мультирежим: 850/1310 нм (0-2 км)
Одиночный режим: 1310/1550/1490 нм (0-120 км)
|
|
Защита
|
|
Сертификат безопасности
|
CE,FCC,RoHS
|
|
Среда
|
|
Рабочая среда
|
Рабочая температура:-10~50°C
Температура хранения:-40~70°C
Рабочая влажность: 10%~90%, без конденсации.
Температура хранения: 5%~90%, без конденсации.
|
|
Индикация
|
|
Светодиодные индикаторы
|
PWR,SYS,Link,ACT
|
|
Механический
|
|
Размер структуры
|
Размер продукта: 440*280*45 мм
Вес брутто продукта: 5 кг
|
|
Напряжение питания
|
100-240 В переменного тока, 50-60 Гц
|
|
Максимальная мощность
|
60 Вт
|
|
Список пакетов
|
Коммутатор Ethernet: 1 комплект, Руководство по эксплуатации: 1 шт., Сертификат: 1 шт., Шнур питания: 1 шт.
|
Функция программного обеспечения
|
Особенности L3
|
-L3 Маршрутизация
*128 записей интерфейса IPv4.
*256 записей статической маршрутизации IPv4.
*8K записей динамической маршрутизации IPv4.
-RIP v1, v2
-OSPF v1, v2, v3
-IGMP v1, v2, v3
|
-Многоадресная маршрутизация
* Статический многоадресный маршрут
-ARP-прокси
-DHCP-сервер/реле
-VRRP
-БФД
-ПИМ
|
|
Особенности L2
|
-Агрегация ссылок
*статическое агрегирование ссылок
*802.3ad LACP
*До 64 групп агрегации, по 8 портов в каждой группе.
-Протокол связующего дерева
*802.1D СТП
*802.1w RSTP
*802.1s MSTP
*32 Экземпляр MSTP
* Безопасность STP: обнаружение обратной петли, защита TC, фильтрация/защита BPDU, защита корня
|
-Обнаружение обратной связи
-Контроль потока
*802.3x Управление потоком
-Зеркалирование портов
*Один к одному
*Многие к одному
*На основе потока
*Передача/Прием/оба
-ЛЛДП, ЛЛДП-МЕД
|
|
Многоадресная рассылка L2
|
-1024 группы IGMP
-Отслеживание IGMP
*Отслеживание IGMP v1/v2/v3
*Быстрый выход из IGMP
*МВР
*Опросник отслеживания IGMP
*Ограниченная многоадресная IP-адресация
*Статическая многоадресная пересылка
|
-MLD Слежение
*MLD v1/v2 Отслеживание
*MLD Snooping Querier
*Быстрый отпуск
*Ограниченная многоадресная IP-адресация
*Статическая многоадресная пересылка
|
|
ВЛАН
|
-Группа ВЛАН
*Группы VLAN 4K
-802.1Q тег VLAN
-MAC-ВЛАН
-Протокол VLAN
|
-VLAN VPN (QinQ)
-ГВРП
-Частный VLAN
|
|
качество обслуживания
|
-Класс обслуживания
*Приоритет порта
*Приоритет 802.1p CoS/DSCP
*8 приоритетных очередей
* Режим расписания очереди
-Контроль пропускной способности
*Ограничение рейтинга на основе порта/потока
*Управление штормом
|
-Дифсерв
*Класс Диффсерва
*Политика Диффсерва
*Служба Диффсерва
-Авто-VoIP
-Голосовая VLAN
|
|
список управления доступом
|
-Поддерживает до 3328 записей
-MAC ACL
*Исходный MAC-адрес
*MAC назначения
*Идентификатор виртуальной локальной сети
*Приоритет пользователя
*ТипЭфира
-Стандартный IP ACL
*Исходный IP-адрес
*IP-адрес назначения
-ACL на основе времени
|
-Расширенный IP ACL
*Исходный IP-адрес
*IP-адрес назначения
*Фрагмент
*IP-протокол
* Флаг TCP
*TCP/UDP-порт
*DSCP/IP TOS
|
|
Безопасность
|
-ААА
-DHCP-отслеживание
-Привязка IP-MAC-порта: до 32768 записей.
-Проверка ARP: до 32768 записей.
-IP Source Guard: до 1020 записей.
- Статическая/динамическая безопасность портов
-До 64 MAC-адресов на порт
-Broadcast/Multicast/Unicast Storm Control
*режим управления кбит/с/соотношение/pps
-Контроль доступа на основе IP/порта/MAC
-Защита от DoS
|
-802.1X
*Аутентификация на основе порта
*Аутентификация на основе MAC(хост)
*Гостевая VLAN
*Поддержка аутентификации и подотчетности Radius
-Изоляция портов
-MAC-фильтрация
-Безопасное веб-управление через HTTPS с SSLv3/TLS1.0.
-Безопасное управление интерфейсом командной строки (CLI) с помощью SSHv1/SSHv2.
|
|
Управление
|
-Веб-интерфейс пользователя
-Интерфейс командной строки (CLI) через консольный порт, telnet
-SNMPv1/v2c/v3
-SNMP-ловушка/информация
-РМОН (1,2,3,9 группы)
-DHCP-опция 82
|
-Мониторинг процессора
-Диагностика кабеля
-Контроль доступа
-SNTP
-Системный журнал
-Двойное изображение
-Управление IPv6
-Передача файлов HTTP/TFTP
|
|
MIB
|
-МИБ II (RFC1213)
-Интерфейс MIB (RFC2233)
- MIB интерфейса Ethernet (RFC1643)
-Мост MIB (RFC1493)
-P/Q-мост MIB (RFC2674)
-RMON MIB (RFC2819)
|
-RMON2 MIB (RFC2021)
- MIB клиента учета радиуса (RFC2620)
- MIB клиента аутентификации радиуса (RFC2618)
-Удаленный пинг, Traceroute MIB (RFC2925)
|
Ключевые особенности
- 6 оптоволоконных портов 10G SFP+, 48 оптоволоконных портов SFP 100/1000 Мбит/с, 1 консольный порт;
- Поддержка разнообразных методов управления и обслуживания WEB/HTTP/HTTPS/SSH/Telnet/SNMP/CLI/CONSOLE/ROM.
- Поддержка интерфейса управления сетью IPV4/IPV6 и управления сетевыми соседями.
- Поддержка DHCP-сервера, агента ретрансляции DHCPL2/L3, службы DHCPV6.
- Поддержка управления конфигурацией хоста DNS и клиента.
- Поддержка SNMP V1/V2C/V3 и управление конфигурацией сообщений Trap.
- Поддержка управления конфигурацией LLDP и LLDP-MED, управления конфигурацией ISDP
- Поддержка управления планом переключения времени
- Поддержка режима порта, ограничение скорости полосы пропускания порта, контроль скорости, управление потоком и другое управление, отображение информации на панели состояния порта.
- Поддержка 8 групп статической и динамической агрегации lacp
- Поддержка подавления одноадресного/многоадресного/широковещательного шторма
- Поддержка протокола производственного дерева STP/RSTP/MSTP и протокола защиты от петель, поддержка конфигурации CST и MST, устранение петли второго уровня и реализация резервного копирования каналов.
- Поддержка порта VLAN, IEEE 802.1Q VLAN, голосовой VLAN, конфигурации QinQ с двойным тегом VLAN.
- Поддержка устаревания MAC-адреса и статической конфигурации MAC-адреса
- Поддерживает протоколы многоадресной рассылки IGMP и MVR, поддерживает отслеживание IGMP/MLD и отвечает потребностям многотерминального видеомониторинга высокой четкости и доступа к видеоконференциям.
- Поддержка конфигурации порта Auto-VoIP и UDLD.
- Поддержка IP-маршрутизации и управления маршрутизацией портов L3.
- Поддержка трехуровневой маршрутизации ARP/RIP/OSPF/OSPFV3/BGP/Router Discovery/VRRP/Route-Map/BFD/IGMP/PIM.
- Поддержка QOS 802.1P и приоритета IP DSCP, управление очередью портов
- Поддержка дифференцированного управления качеством обслуживания Diffserv, включая просмотр классов/просмотр политик/просмотр классов IPv6.
- Поддержка сервера Radius/TACACS+ и аутентификации 802.1x/Enable level/HTTP/HTTPs/Dot1x.
- Поддержка управления конфигурацией для предотвращения атак DOS.
- Поддержка конфигурации управления безопасностью доступа к порту и запроса состояния
- Поддержка управления IP-безопасностью портов на основе IGMP Snooping/IPSG/динамической проверки ARP.
- Поддержка управления ACL привязки IPV4/IPV6/MAC
- Поддержка системного журнала/статистики порта/подключения порта/тестирования кабеля порта/информации об оптическом модуле SFP/управления мониторингом пакетов EAP
- Поддержка перезапуска переключателя/сброса/фиксированного обновления/импорта/экспорта конфигурации/управления двойной прошивкой IMG/диагностики IP/обмена программного обеспечения на китайском и английском языках.
- Поддержка просмотра занятости аппаратного модуля коммутатора/температурной системы процессора, поддержка настройки функций программного обеспечения и настройки времени SNTP
- Пользователи могут легко понять рабочее состояние оборудования с помощью индикатора питания (PWR), индикатора работы системы (SYS), индикатора состояния порта (Link, L/A).
Приложения
1. Городские оптические широкополосные сети и операторские сети
Идеально подходит для операторов связи, компаний кабельного телевидения и системных интеграторов для построения городских оптических сетей передачи, магистральных оптоволоконных сетей доступа и операторских частных широкополосных сетей. Он поддерживает QinQ VLAN, полное удаленное управление SNMP и таблицу MAC-адресов большой емкости, обеспечивая стабильную мультиарендную изоляцию бизнеса и передачу оптоволоконного сигнала на большие расстояния.
2. Отраслевые вертикальные частные сети
Подходит для построения безопасных и стабильных частных сетей в различных ключевых отраслях:
Энергетика и мощность: связь для распределения электроэнергии, мониторинг подстанций и магистральная линия передачи по оптоволоконному кабелю;
Железные дороги и транспорт: передача железнодорожных сигналов, интеллектуальная транспортировка по шоссе, магистраль мониторинга дорожного движения;
Финансы и правительство: частные сети финансовых офисов, интрасети правительственных учреждений и безопасные городские сети общественной безопасности;
Нефтяная и горнодобывающая промышленность: удаленный сбор данных о нефтяных месторождениях, оптические сети управления подземными шахтами;
Образование: Кампусная оптоволоконная широкополосная связь, системы передачи мультимедиа для дистанционного обучения.
3. Мультимедийные интегрированные системы передачи
Поддерживает IGMP Snooping, технологию многоадресной рассылки MVR и Voice VLAN, реализуя одновременную интегрированную передачу услуг видео, голоса и данных. Широко используется в дистанционном интерактивном обучении, системах видеоконференций, платформах IP-видеотелефонов и корпоративных унифицированных коммуникационных сетях.
4. Проекты видеомониторинга и наблюдения в реальном времени
Оптимизирован для массового доступа к камерам высокого разрешения, с подавлением штормов, многоадресной репликацией и пересылкой с малой задержкой. Это основное коммутационное устройство для мониторинга безопасного города, уличного наблюдения за дорогами, видеомониторинга в реальном времени в заводских цехах и крупномасштабных систем видеоохраны в парках, поддерживающее прокладку оптоволоконного кабеля на большие расстояния для оборудования внешнего мониторинга.
