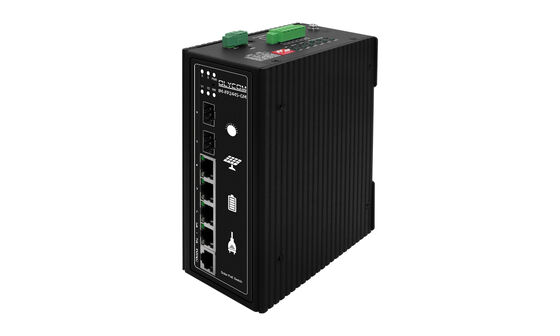

Встроенный MPPT солнечный PoE переключатель L2 управляемый гигабитный Ethernet 4 порта DIN установленный CE

Наименование продукта

10/100/1000Mbps Управляемый промышленный солнечный коммутатор PoE ((2F+4TP)

Модель No.

IM-FP244S-GM

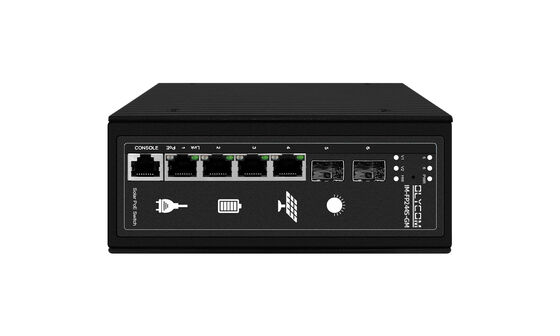

Порт

4*10/100/1000Базовые порты TX PoE (данные)

2*100/1000M SFPl порты

Порт PoE

1 порт поддерживает IEEE802.3af/at/poe++/bt, max 90W PoE выхода

2-4 порта поддерживает IEEE802.3af/at,max 30W/port,PoE out

Управление портами

Один порт консоли

Ключ перезагрузки

один

Мост PoE

Максимально 120 Вт

Сетевые протоколы

IEEE 802.3;

IEEE 802.3u 100BASE-TX;

IEEE 802.3ab1000BASE-T;

IEEE 802.3x;

IEEE 802.3z 1000BASE-X;

IEEE 802.3af/at; AI PSE;

IEEE 802.3ad;

IEEE 802.3q,IEEE 802.3q/p;IEEE 802.1w,IEEE 802.1d,IEEE 802.1S

STP ((Протокол дерева расширения);RSTP/MSTP ((Протокол дерева быстрого расширения)

Протокол кольцевой сети EPPS;протокол кольцевой сети EPPS

Спецификация порта

10/100/1000BaseT ((X) Автоматический

Режим пересылки

хранить и пересылать (полной скорости провода)

Пропускная способность

20 Гбит/с

Пересылка пакетов

40.32pps

Таблица адресов MAC

8K

кэш

4.1M

Расстояние передачи

10BASE-T:Категория 3,4,5 UTP ((=250 метров)

100BASE-TX:Cat5 или более поздний UTP ((=100 метров)

1000BASE-TX: Cat6 или более поздний UTP ((=1000 метра)

1000BASE-SX:62.5μm/50μm MMF ((2m~550m)

1000BASE-LX:62.5μm/50μm MM ((2m~550m) или 10μm SMF ((2m~5000m) Поддержка универсального BIDI

Уровень

Ethernet 10 Мбит/с полный дуплекс, 20 Мбит/с полный дуплекс

Быстрый Ethernet 100 Мбит/с полный дуплекс, 200 Мбит/с полный дуплекс

Gigabit Ethernet 2000Mbps полный дуплекс

ЦПУ

500 МГц

ФЛАСШ

16M

ОЗУ

128M

Ватт

Зарядка + полная нагрузка: 300 Вт;

Функция переключателя

PWR: показатель мощности

SYS: индикатор системы

Сетевой порт: (индикатор сетевого подключения светло-зеленый)

Световой индикатор PoE: (светло-оранжевый индикатор сетевого соединения)

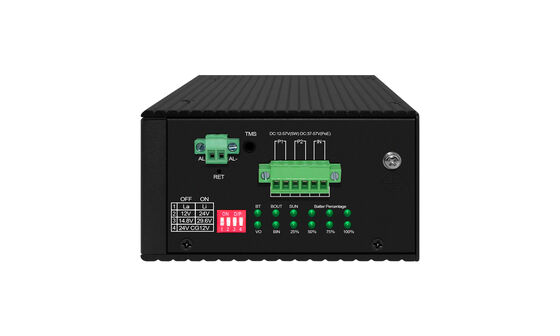

Индикатор зарядного светодиода

BT: индикатор состояния батареи; VO: POE boost successful indicator

BOUT: индикатор разряда батареи; BIN: индикатор зарядки батареи

SUN: индикатор состояния солнечной энергии; 25%-100%: индикатор уровня батареи

Функция зарядки

Полностью автоматическая зарядка, максимальная эффективность 98%, максимальный ток зарядки 15А

Интегрированное управление MPPT

Интегрированная функция защиты батареи

Полностью автоматическое распознавание напряжения батареи

Встроенная система автоматической активации литиевой батареи

Интегрированная система защиты от запуска малой мощности

Интегрированный интерфейс мониторинга температуры батареи

Поддерживает функцию защиты от перегрева

Вводная мощность

Поддерживает вход солнечной панели 12В (≤32В) / в паре с батареей 12В

Поддерживает вход солнечной панели 24В (≤45В) / в паре с батареей 24В

Максимальная мощность 1200 Вт

Максимальное солнечное входное напряжение: 57 В

Поддерживает постоянный вход 37-57В

Поддерживает постоянный ток/зарядку и разрядку батареи 32-45В

Тип батареи

По умолчанию 6 типов батарей

1: 12В свинцово-кислотные батареи

2: 24В свинцово-кислотные батареи

3: аккумулятор литий 12,6 В

4: аккумулятор литий 25,2 В

5: 14,8В литий-железофосфатные батареи

6: аккумулятор литий-железофосфат 29,6В

Настраиваемые параметры батареи

Поддерживает максимальную емкость 500AH

Обстановка использования

Температура работы: -20°C ~ 65°C

Температура хранения: -40°C~70°C

Рабочая влажность :10% 90% RH Некоагуляция

Влажность хранения: 5%~90%, RH Некоагуляция

Молния

Уровень защиты

6KV 8/20us;8KV ESD электростатическая защита

IP40

Размер ((L*W*H)

Размер изделия: 157*115*45 мм

Размер упаковки:410 мм*280 мм*100 мм

N.W/G.W ((kg)

3.5/4.1kg (Другие: Данный продукт не включает солнечные панели или батареи)

Установка

Тип рельса DIN (с настенной подвеской)

Гарантия

Целое устройство на 1 год ((Дополнительные принадлежности не включены)

Тип батареи

Свинцово-кислотная батарея

Литийная батарея

Литий-железофосфатная батарея

напряжение батареи

12 В

24 В

12.6В

25.2В

14.8В

29.6В

Режим зарядки

MPPT ((ограничение тока и напряжения - постоянный ток - ограничение напряжения - давление и ограничение тока --- плавающий заряд)

MPPT (поток и напряжение, ограничивающие постоянный ток, постоянное напряжение)

Вспомогательная функция зарядки

Поддержка

Порог обнаружения напряжения батареи

< 12,6 В

< 24,8 В

< 12,2 В

< 24,4 В

< 14,2 В

< 28,8 В

Номинальный ток зарядки

15А

Плавучий ток

50-1000 мА

—

Время плавания

3 часа

—

Остановка зарядки

Время прибытия флота

Номинальное напряжение и одновременный ток зарядки < 30mA

Номинальный ток разряда

6.5А

3.6А

8.5А

4А

6.5А

4А

Выходное напряжение PoE

42 ~ 57 В

Выходная мощность PoE

Максимально 120 Вт

Напряжение фотоэлектрической открытой цепи

32 В

45 В

32 В

45 В

32 В

45 В

Фотоэлектрический вход

Максимально 57 В, максимум 1200 Вт.

Максимальное напряжение зарядки

14.7В

29.6В

12.6В

25.2В

14.8В

29.6В

Напряжение плавающего заряда

13.7В

27.4В

—

—

—

—

Предельное напряжение разряда

10.1В

20.2В

9В

18В

10.2В

20.4В

Тип

Спецификации типа батареи по умолчанию 6 (12V батарей * 3, 24V батарей * 3) Настраиваемые параметры батареи

Поддерживает до 500AH

Защита от перегрева

Поддерживает автоматическое отключение материнской платы при высокой температуре и батареи при высокой температуре (необязательно)

Защита ввода

Защита от перенапряжения, перенапряжения, задержки запуска и защиты от подключения

Функция выхода

Перенапряжение, перенапряжение и короткое замыкание

Светодиод индикатора

Индикатор нормальной работы системы, лампа аккумулятора, индикатор нормальной входной работы, индикатор разряда заряда и многофункциональный индикатор сбоев композитного оборудования

Рабочая температура

-20°C ~ +65°C
