AHD CVI TVI Видео RS485 Конвертер для обработки данных
Введение
Описание цифровых оптических преобразователей видео Olycom ниже

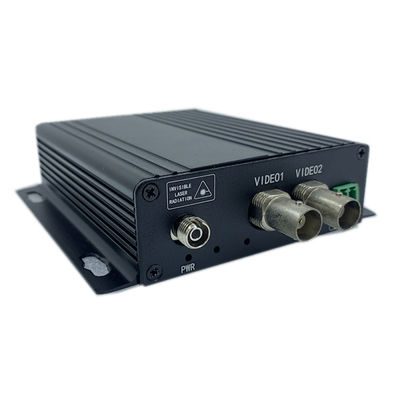

Наименование модели: OM615-2V↑1D↓WT/R
Функция: передача 2ch AHD/HDTVI/HDCVI видеосигнала и 1ch RS485 данных по оптическому волокну на большие расстояния
Видео: 720P, 960P, 1080P адаптивный, максимум 2MP
Варианты: закрытие контакта, звуковые, телефонные и Ethernet сигналы
Ключевые особенности
- Без задержки и сжатия
- Низкая потеря оптической связи ¥ максимум 30 дБ
- С высокой надежностью
- Би-ди передача на 1 волокне с WDM
-
Мини прочный металлический корпус
-
Доступен в автономном и 3U стойке
Технические параметры
| Видео |
| Количество каналов |
2ch, от камеры до центра управления |
| Амплитуда ввода/вывода видео |
типичный 1Вpp (с пика на пик), пик 1,2Вpp |
| Импеданс ввода видео |
BNC 75Ω (неравновесно) |
| Цифровая выборка |
64 МГц |
| Цифровая пропускная способность |
512 МГц |
| Фаза дифференциальной прибыли |
10%-90% APL DG < 1% (типичный) |
| Ширина бита видео |
8 бит |
| Соотношение S/N |
> 70 дБ |
| Интерфейс |
BNC |
| Данные RS485 |
| Количество каналов |
1ch, из комнаты управления в камеру |
| Коэффициент данных |
115 Кбит/с
|
| Оптические |
| Длина волны |
1310nm/1550nm |
| Выходная мощность |
-8 ~ 3 дБм |
| Оптические волокна |
Единый режим: 20 км/40 км, мультимедийный режим: 550 м |
| Чувствительность к приему |
-30 дБм |
| Интерфейс |
Стандарт FC, ST/SC необязательно |
| Электрические, экологические, механические. |
| Рабочее напряжение |
DC 5V1A |
| Рабочая температура |
-20°C+70°C |
| Температура хранения |
-45°C+85°C |
| Вес |
00,40 кг/шт. (чистая масса), 1,26 кг/пар (общая масса) |
| Размер самостоятельный |
179 мм × 128,5 мм × 28,5 мм |
Применение
- Система охраны безопасности скоростных дорог и платных станций
- Система мониторинга городского движения
- Система мониторинга зданий и кампусов
- Гимназия (живая видео- и аудиопередача)
Подробности заказа
| OM615-2V↑1D↓WT/R-FC20 |
2ch видео Tx, 1ch RS485 данные Rx, однорежимный, одноволоконный, 20 км, FC-коннектор |
| OM615-2V↑1D↓MT/R-FC5 |
2ch видео Tx, 1ch RS485 данных Rx, мультимодный, одноволоконный, 0,5 км, FC соединитель |
Выше перечислены наиболее часто заказываемые товары. Пожалуйста, свяжитесь с нами для других конфигураций.
Частые вопросы
1 Вопрос: Каково ваше время выполнения?
О: Обычно требуется 2 ~ 4 рабочих дней для производства, а затем отправить товары.
2 Q: Как вы будете отправлять мои товары?
A: Мы отправляем товары по DHL, UPS или FEDEX, пожалуйста, проверьте детали доставки по номеру отслеживания.
3 Q: Пожалуйста, расскажите мне что-нибудь о вашем MOQ
A: Наш MOQ составляет 1 шт. / пара на основе условий USD или EUR.
4 В: Что-то с ценой.
Ответ: Хорошее качество компонентов для наших продуктов. Низкие цены для больших и повторных заказов.
5Вопрос: Каковы ваши условия оплаты?
О: В большинстве случаев мы осуществляем перевод через T/T, и полная сумма должна быть собрана до отправки.
Для образцовых заказов мы получаем оплату PayPal за более короткое время обработки.
Иногда оплата через Alipay или WeChat - это нормально, это зависит от случая.
6Сколько видеоканалов поддерживает этот конвертер и какие аналоговые форматы HD совместимы?
OM615-2V↑1D↓WT/R поддерживает 2 канала видеопередачи одновременно от камеры к центру управления по одному волокнистому потоку с использованием технологии WDM (Multiplexing с разделением длины волны).
Он полностью адаптируется к видеоформатам AHD, HDTVI и HDCVI с разрешениями 720P, 960P и 1080P до 2MP,что означает, что нет необходимости в ручном выборе формата при подключении камер от разных производителейПреобразователь автоматически распознает входящий формат сигнала и передает его без какого-либо сжатия или задержки, сохраняя полное качество изображения на протяжении всей волоконной линии.
Это делает его идеальным решением для среды с смешанными камерами, где несколько аналоговых форматов HD развертываются по одной и той же инфраструктуре наблюдения.
7Могу ли я управлять PTZ камерами через этот преобразователь, и как работает канал передачи данных RS485?
OM615-1S3GWT/R включает 1 канал передачи данных RS485, идущий в направлении, противоположном видеосигналу, от диспетчерской до конца камеры.
Эта двунаправленная конструкция позволяет PTZ команды управления камерой, чтобы быть отправлены по той же одной волоконной нити, которая несет видеосигнал,исключение необходимости отдельного кабеля передачи данных между контрольным центром и местами камерыКанал RS485 поддерживает скорость передачи данных до 115 Кбит/с, что достаточно для всех стандартных протоколов управления PTZ, включая Pelco-D, Pelco-P и большинство протоколов, установленных конкретным производителем.
Как видео, так и данные RS485 передаются одновременно на одном волокне с использованием длин волн 1310 нм и 1550 нм через WDM, что значительно упрощает установку и делает ее более экономичной.
8Каково максимальное расстояние передачи, и поддерживает ли он как одномодное, так и многомодное волокно?
Этот преобразователь поддерживает гибкую конфигурацию волоконных волокон для различных масштабов проектов и существующей инфраструктуры волоконных волокон.поддерживает расстояния передачи до 20 или 40 км в зависимости от заказанного варианта модели.Для многомодных волоконных сред он поддерживает расстояния до 550 метров.
Оптическая связь поддерживает максимальный бюджет потери 30 дБ, обеспечивая щедрый марж для удовлетворения реальных потерь волокна от разъемов, сцеплений и кабелей.с опциями соединителей SC и ST, также доступными по запросу.
При оформлении заказа, пожалуйста, укажите требуемое расстояние и тип волокон, чтобы мы могли подтвердить правильный вариант модели, так как одномодные и многомодные версии заказываются отдельно.
9. Каковы типичные приложения для этого видеоконвертера?
The OM615-2V↑1D↓WT/R is specifically designed for professional surveillance and monitoring projects where HD analog video needs to be transmitted reliably over long distances without signal degradation.
Типичные среды развертывания включают системы безопасности скоростных дорог и платных станций, сети мониторинга городского движения, установки наблюдения за зданиями и кампусами,и прямую видеотрансляцию в спортзалах и больших залахОн также хорошо подходит для правительственных, транспортных органов и проектов общественной безопасности, где непрерывная работа 24 часа в сутки и целостность сигнала являются критическими требованиями.
Преобразователь доступен как в автономной, так и в конфигурации 3U для установки на стойке.что делает его адаптируемым как к небольшим установкам на одном участке, так и к большим централизованным центрам мониторинга, содержащим несколько волоконных линий.
