Шасси оптоволоконного медиаконвертера
Введение продукта
- Стойка для медиаконвертеров OLYCOM 19 дюймов высотой 2U OM1916 предназначена для концентрации модулей медиаконвертеров.
- Конструкция «играй и подключай» обеспечивает максимальное удобство при установке.
- Он может вмещать 16 модулей и поддерживать смешанную установку модулей 100 Мбит/с и 1000 Мбит/с.
Функции

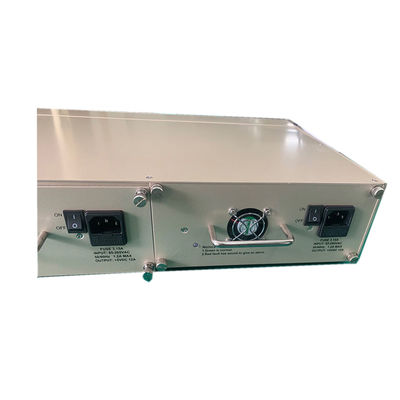

- Двойной источник питания, доступный в переменном токе 220 В или постоянном токе 48 В.
- Смешанная установка модулей 100М и 1000М.
- Максимальное удобство централизованного управления
- Простая установка в шкаф размером 19 дюймов 2U.
- Поддержка удаленного обнаружения сбоя питания CPE
- Функция D/D для поддерживаемого оптического трансивера SFP
Технические параметры
| Слоты |
16 слотов |
|
Совместимость (с картами)
|
Карты медиаконвертеров Megabit/Fast Ethernet серии OM220 |
| Карты медиаконвертеров Gigabit Ethernet серии OM320 |
| Карты медиаконвертеров WDM серии OM520 |
| Карты медиаконвертеров SFP серии OMX30 |
| Поддерживает смешанную установку |
|
10/100БАСЕТ
/10/100/1000BASE-T(карты)
|
Кабель STP или UTP категории 5/5e/6 (макс. 100 м) |
|
100BASE-FX
/1000 BASE-FX (карты)
|
Многомодовый оптоволоконный кабель 50/125 мкм, 62,5/125 мкм (550 м)
Одномодовый оптоволоконный кабель 9–125 мкм (20/40/60/80/100 км)
|
|
Режим преобразования
Время задержки (карты)
|
Сохранение и пересылка <10 мкс
прямой＜0,9us
|
| Управление потоком (карты) |
Полнодуплексное управление потоком, Полудуплексное – противодавление |
| Наработка на отказ (оба) |
50 000 часов |
| Порт RJ-45 |
Авто-MDI/MDIX(карты) |
| Оптоволоконный разъем |
Стандарт SC, опционально SF/TC (карты) |
| Длина волны |
1310 нм/1550 нм (карты) |
| Размеры |
1 слот стойки OM1916 (карты)
485 мм (Д) × 320 мм (Ш) × 90 мм (В) (стойка)
|
| Масса |
Вес: 0,112 кг (карты), Вес: 6,400 кг (стойка) |
| Потребляемая мощность |
<2,5 Вт (карта и стойка) |
| БЕР |
<1/109 (карточки) |
| Рабочая температура |
-10℃～+75℃ (стойка) |
| Температура хранения |
-45℃～+85℃ |
| Влажность |
5%~90% без конденсации (оба) |
| Таблица MAC-адресов |
1К (карты) |
| Размер буфера |
1М(карты) |
| Код номера позиции |
| ОМ1916 |
19 |
16 |
| |
19 дюймов 2U |
16 слотов |
| 220В |
Двойной внутренний источник питания 220 В. |
| 48В |
Двойной внутренний источник питания 48 В. |
| 220 В/48 В |
Внутренний источник питания 1 x 220 В + 1 источник питания 48 В |
| ИП |
Автоматическое определение скорости 10/100 Мбит/с |
| GE |
Автоматическое определение скорости 10/100/1000 Мбит/с |
| ОМ220 |
Карты медиаконвертеров Megabit/Fast Ethernet |
| ОМ320 |
Карты медиаконвертеров Gigabit Ethernet |
| ОМ520 |
Карты медиаконвертеров WDM |
| ОМХ30 |
Карты медиаконвертеров SFP |
| РС |
M-многорежимный, S-одиночный режим |
| С, У |
Серия WDM, S-1310nm, U-1550nm |
| ФК, СТ, СК, ЛК |
Тип оптоволоконного разъема |
| 2, 20, 40… |
Цифры рядом с рабочим расстоянием режима волокна |
О ОЛИКОМ
1. Профиль компании
Компания OLYCOM, основанная в 2003 году, является технологически ориентированным поставщиком оптоволоконных и сетевых решений, специализирующимся на обеспечении стабильной и масштабируемой связи для клиентов по всему миру в промышленном, телекоммуникационном и корпоративном секторах.
2. Основные предложения
Продукция включает в себя промышленные коммутаторы Ethernet, системы DWDM, коммутаторы PoE, медиаконвертеры и оптические модули, поддерживающие высокоскоростную передачу, связь на большие расстояния и гибкое расширение сети.
3. Сценарии применения
Решения широко используются в транспорте, энергетике, производстве, центрах обработки данных, системах безопасности и проектах «умного города», где надежность и производительность имеют решающее значение.
4. Глобальное присутствие
OLYCOM обслуживает клиентов в более чем 120 странах, работая с системными интеграторами, дистрибьюторами и операторами, адаптируясь к разнообразным техническим и рыночным требованиям.
5. Ключевые сильные стороны
Инжиниринговая разработка, строгий контроль качества (ISO9001, CE, FCC, RoHS), гибкие услуги OEM/ODM и строгий баланс между производительностью и стоимостью.
6. Видение и ценность
Стремясь обеспечить эффективную и надежную связь, OLYCOM стремится стать надежным глобальным партнером в области оптической связи и сетевой инфраструктуры.
Часто задаваемые вопросы
1. Сколько модулей медиаконвертеров может вместить это шасси и какие типы совместимы?
Шасси OM1916 имеет 16 слотов в компактном форм-факторе для установки в 19-дюймовую стойку высотой 2U, что позволяет размещать и управлять до 16 модулями медиаконвертеров в одном блоке вашего шкафа с оборудованием.
Он поддерживает смешанную установку модулей со скоростью 100 Мбит/с и 1000 Мбит/с в одном шасси одновременно, включая карты Fast Ethernet серии OM220, карты Gigabit Ethernet серии OM320, карты WDM серии OM520 и карты медиаконвертеров SFP серии OMX30. Такая гибкость позволяет объединять преобразователи с разными скоростями и типами волокон в одном месте с централизованным управлением без необходимости использования отдельного шасси для каждого типа модуля.
Конструкция карты Plug-and-Play означает, что модули можно быстро и легко вставлять или снимать без инструментов, что сводит к минимуму время установки и упрощает будущее расширение или замену.
2. Какие варианты питания поддерживает шасси OM1916 и имеется ли резервирование?
OM1916 оснащен двумя входами питания, поддерживающими источники питания как переменного тока 220 В, так и постоянного тока 48 В. Такая конструкция с двумя входами обеспечивает резервирование питания, поэтому в случае отказа или прерывания работы одного источника питания шасси автоматически продолжает работу от вторичного источника питания, не затрагивая ни один из установленных модулей преобразователя.
Совместимость с напряжением 48 В постоянного тока также делает это шасси пригодным для развертывания в телекоммуникационных помещениях и на объектах операторского класса, где распределение питания постоянного тока 48 В является стандартной инфраструктурой, что устраняет необходимость в дополнительном оборудовании для преобразования переменного тока в постоянный.
Благодаря наработке на отказ 50 000 часов и общему энергопотреблению менее 2,5 Вт на карту и стойку вместе взятые, OM1916 предназначен для надежной непрерывной работы 24 часа в сутки, 7 дней в неделю в критически важных сетевых средах.
3. Поддерживает ли это шасси удаленный мониторинг подключенных модулей и состояния питания CPE?
Да. OM1916 поддерживает удаленное обнаружение сбоев питания CPE, что позволяет сетевым администраторам контролировать состояние питания подключенного оборудования в помещении клиента из центрального пункта без необходимости физического осмотра каждого удаленного объекта.
Эта функция особенно ценна для поставщиков услуг и корпоративных глобальных сетей, где медиаконвертеры развернуты в географически распределенных местах, таких как филиалы, удаленные здания или уличные шкафы. Раннее обнаружение удаленного сбоя питания позволяет оперативным группам активно реагировать до того, как это повлияет на конечных пользователей.
Шасси также поддерживает функцию D/D (Dying Gasp) для совместимых оптических трансиверов SFP, обеспечивая дополнительный уровень уведомления о сбоях канала, что еще больше улучшает видимость состояния всей инфраструктуры оптоволоконной сети.
4. Какие типы волокон и расстояния передачи поддерживаются совместимыми модулями?
Шасси OM1916 поддерживает широкий спектр типов волокон и расстояний благодаря совместимым модульным картам, что делает его адаптируемым практически к любой существующей инфраструктуре оптоволоконной установки.
Для многомодового оптоволокна он поддерживает кабели 50/125 мкм и 62,5/125 мкм на расстоянии до 550 метров, что подходит для магистральных соединений внутри зданий и кампусов. Для одномодового оптоволокна он поддерживает кабель 9/125 мкм на расстояниях 20 км, 40 км, 60 км, 80 км и до 100 км в зависимости от выбранной модульной карты, охватывая все: от линий городской сети до междугородных соединений на больших географических территориях.
Во всем диапазоне карт поддерживаются длины волн 1310 и 1550 нм, причем SC является стандартным оптоволоконным разъемом, а ST и FC доступны в качестве дополнительных альтернатив. Шасси также поддерживает карты модулей WDM серии OM520, обеспечивая мультиплексирование с разделением по длине волны для увеличения пропускной способности оптоволокна там, где это необходимо.
