Компактная модульная конструкция, универсальное решение 400G/800G DWDM
Обзор продукта
OM5800 — это ведущая в отрасли инновационная платформа передачи данных DCI OTN, выпущенная OLYCOM.
OM5800 обладает характеристиками небольшого размера, доступа к услугам с большой пропускной способностью, передачи на большие расстояния, простого и удобного использования и управления через веб-интерфейс, надежной работы, энергосбережения и снижения выбросов, что эффективно удовлетворяет потребности межсетевой передачи пользовательских центров обработки данных на большие расстояния и с большой пропускной способностью.
OM5800 имеет модульную конструкцию, которая обеспечивает как оптико-электрическую развязку для снижения затрат, так и интегрированное управление в одном шасси.
Благодаря возможностям SDN он создает интеллектуальную и открытую сетевую архитектуру.
Система поддерживает интерфейс модели YANG, основанный на протоколе NetConf/YANG, а также предлагает несколько методов управления, включая веб-интерфейс, CLI, NetConf и SNMP для оптимизации операций.
Ключевые особенности
1. Сверхвысокая интеграция:
Шасси 1U и 2U, 2U поддерживает 4 сервисных слота по 1,6T, 1U поддерживает 2 сервисных слота по 1,6T; сервисная карта совместима
Клиентская сторона:
Поддерживает GE/10GE/10GWAN/STM64/OTU2/100GE/
OTU4/400GE и т. д. (подробности см. в описании карты)
Сторона линии:
Поддерживает 100G/200G/400G/800Gbps на волну
2. Сверхбольшая емкость:
Одно шасси может нести до 6,4 т сервисной мощности, достигая ведущего в отрасли уровня.
3. Чрезвычайная простота операций:
Гибкое определение, интеллектуальное обслуживание через веб-интерфейс,
улучшить работоспособность дистанционного управления и
обслуживание
Поддерживает удаленный сетевой порт и последовательный порт
доступ и поддерживает удаленный холодный и горячий перезапуск.
Поддержка удаленного обновления шасси и карты, удаленного импорта конфигурации и удаленной загрузки журналов.
4. Дизайн белой коробки:
Поддержка протоколов Netconf на основе модели Янга.
Веб-интерфейс/CLI/SNMP
Дождитесь открытого интерфейса управления, поддержите Open API и реализуйте разделение управления.
5. Подходит для центров обработки данных и машинных помещений:
Поддержка горячего подключения сервисного/главного контроллера/интерфейса Ethernet/вентилятора/карты питания
Вся машина имеет конструкцию подачи воздуха/после подачи воздуха с высокой способностью рассеивания тепла.
Главное резервное копирование 1:1, поддержка Gigabit Ethernet
управление, поддержка сети OSPF
Совместим с источниками питания переменного/высокого напряжения/-48 В для центров обработки данных.
Спецификация продукта
|
Название проекта
|
Описание
|
|
Мощность передачи
|
96*200 Гбит/с/60*400 Гбит/с
|
|
Блок управления сетью
|
-
Шасси 2U/4U: резервное копирование 1:1 с двумя ведущими устройствами
-
Шасси 1U: один главный
-
Порт управления: 2 электрических порта RJ45 Gigabit Ethernet, 2 оптических порта SFP Gigabit Ethernet
1 * консольный порт USB Type-C
Порты MUX: 2 порта управления мультиплексором и демультиплексором
|
|
Карта электрического уровня
|
200G TMUX поддерживает двойные услуги от 2*100G до 1*200G.
200G TMUX поддерживает услуги от 20*10G до 1*200G
200G TMUX поддерживает услуги 10*10G + 1*100G или от 2*100G до 1*200G.
400G TMUX поддерживает услуги от 4*100G до 1*400G
400G TMUX поддерживает услуги от 4*100G до 2*400G (защита 1+1).
800G TMUX поддерживает услуги от 8*100G до 1*800G
800G TMUX поддерживает двойные услуги от 2*400G до 1*800G.
|
|
Карта оптического слоя
|

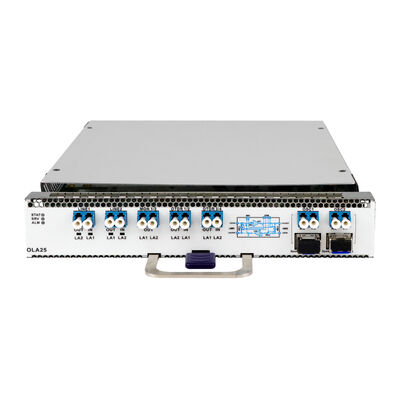

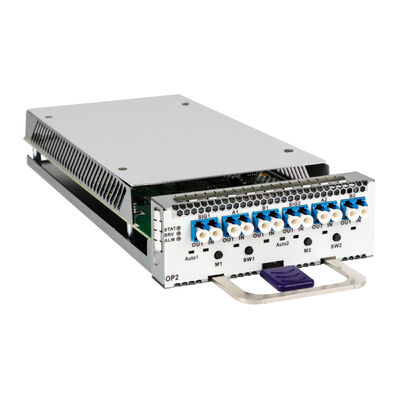

Карта WSS / карта TFF / карта OP / карта OTDR / карта OCM / карта OA / карта OLA / карта PTM / 8-волновой MUX / 48-волновой MUX / 48-волновой VMUX / 96-волновая карта MUX
|
|
Размер
|
1/2 Сервисная карта
|
216 мм (Ш) * 262 мм (Г) * 40 мм (В)
|
|
1/4 Сервисная карта
|
107 мм (Ш) * 262 мм (Г) * 40 мм (В)
|
|
4U шасси
|
Поддерживает 16*1/4 слотов или 8*1/2 слотов.
442 мм (Ш) * 485 мм (Г) * 176 мм (В)
|
|

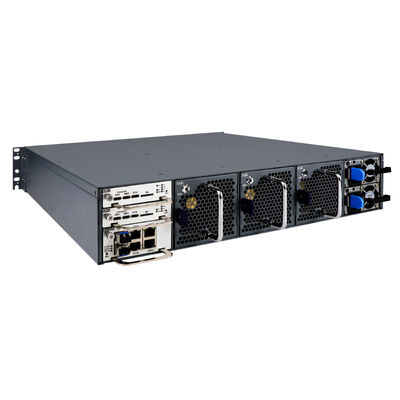

2U шасси
|
Поддерживает 8*1/4 слотов или 4*1/2 слота
442 мм (Ш) * 485 мм (Г) * 88 мм (В)
|
|
1U шасси
|
Поддерживает слоты 4*1/4 и слоты 2*1/2.
442 мм (Ш) * 485 мм (Г) * 44 мм (В)
|
|
Среда
|
Рабочая температура
|
-5℃ ~ 45℃
|
|
Температура хранения
|
-40℃ ~ 80℃
|
|
Влажность
|
5% ~ 95% без конденсации
|
|
Источник питания
|
Двойное питание 1:1 резервное: 220 В переменного тока/высокое напряжение постоянного тока/-48 В дополнительно
|
|
Рассеяние мощности
|
4U<2300 Вт, 2U <1300 Вт; 1U <800 Вт (при мощности всего уровня/вентиляторе на полной скорости),
|
Система контроля качества в сфере телекоммуникаций
1. Стандарты качества
Соответствует ISO9001, CE, FCC, RoHS, IEEE, ITU-T.
Включите индивидуальные требования клиента
Определите критерии: пропускная способность, задержка, энергопотребление, долговечность.
2. Процесс контроля качества
Входной контроль: проверка оптических модулей, печатных плат, блоков питания, корпусов.
Контроль производства: проверка AOI, качество пайки, оптическая юстировка, проверка портов и PoE.
Функциональное тестирование:
Коммутатор: пропускная способность, VLAN, QoS, выход PoE
DWDM: точность длины волны, OSNR, уровни оптической мощности
Экологические испытания: температура (-40~75°C), влажность, вибрация.
Burn-in: работа с высокой нагрузкой, мониторинг потери пакетов и стабильности
Заключительная проверка: внешний вид, маркировка, полное функциональное повторное тестирование.
3. Испытательное оборудование
Оптический анализатор спектра (OSA)
Генератор трафика (пропускная способность, задержка)
Анализатор протоколов (TCP/IP, VLAN)
Экологические камеры и вибрационные столы
4. Документация
Полные записи испытаний (отчеты, калибровка, сертификаты)
Система контроля качества для отслеживания и отслеживания дефектов
5. Постоянное улучшение
Анализ первопричин (RCA)
Цикл обратной связи с клиентами
Регулярное обучение персонала
Результат: более высокая надежность, меньшая интенсивность отказов, снижение затрат на послепродажное обслуживание.
