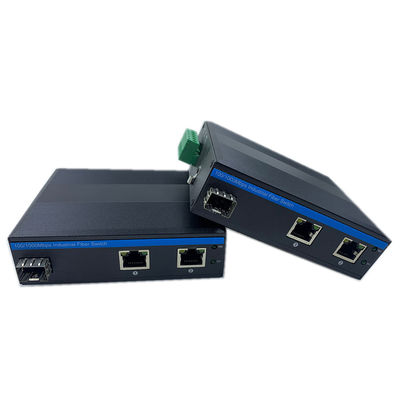

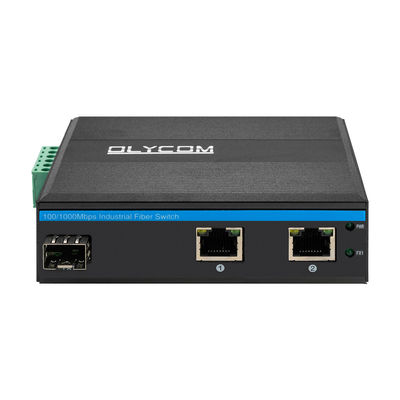

Olycom Gigabit 15.4W 30W PoE прочный сетевой коммутатор
Введение промышленного коммутатора Ethernet
Серия IM-FP122GE представляет собой коммутатор с промышленным волокном PoE скоростью 10/100/1000 Мбит/с
- Соответствие IEEE802.3af/at
- Поставка активного PoE ((DC48V) в IP-камеры PoE, WAP и т.д. через медный кабель категории 5 или выше
- 1x100/1000Mbps авточувствительные SFP-волоконные порты
- 2x10/100/1000Mbps Автоматическое обнаружение RJ45, IEEE 802.3af/при питании до 1 ~ 2 портов
- Выявление режимов PoE ((Non-PoE, 802.3af/at compliant) подключенного электрического оборудования
- Защита от перенапряжений 6KV Ethernet, адаптируется к суровой наружной среде
- ДИН-рельсы или стенные установки
- Диапазон мощности до 100 метров
- Соблюдение стандартов FCC и CE
- Температура окружающей среды работы: -40°C75°C
Надежная промышленная конструкция может обеспечить непрерывную и стабильную работу системы автоматизации.
Спецификация переменчика промышленного волокна
| Наименование продукта |
Гигабитный неуправляемый промышленный PoE-волоконный коммутатор ((1F+2TP) |
| Модель No. |
IM-FP122GE |
| Порт |
1x100/1000M SFP волокна
SM: 1310nm/1550nm, 20 км; 1490nm/1550nm, 40 ~ 120 км
ММ: 1310 нм, 2 км; 850 нм, 500 м
2x10/100/1000M UTP RJ45 ((Поддержка автоматического обнаружения MDI/MDIX)

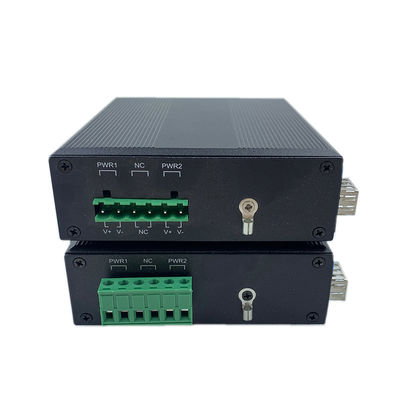

1x6-PIN блок электростанции
|
| Протокол |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 при 30W ((PoE+)
|
| Смены функций |
Режим передачи: хранение и пересылка
Задержка пересылки: <10us
Пропускная способность системы: 6 Гбит/с (без пробок)
Скорость пересылки: 8,928 Ммпс
4K.
Размер буфера пакетов: 1,75 Мб
|
| Сетевые СМИ |
10BASE-T: CAT3, CAT4, CAT5 неэкранированная скрученная пара ((≤ 100 м)
100/1000BASE-TX: CAT5 или выше с защищенной скрученной парой ((≤ 100 м)
|
| Светодиоды |
Электроэнергия, волоконная связь, сеть, PoE
PWR: мощность
Волокно: FX1
Включено: передача нормальная.
Отключен: передача НЕ нормальная ((неисправный оптический модуль или отключен)
Медно-оранжевый: показатель PoE
ПоЭ работает
Выключен: PoE не работает или это устройство Non-PoE
Медная зеленая: индикатор скорости
Включено: скорость передачи 1000 Мбит / с
Мигание: в передаче
Выключен: отключен или рабочая скорость 10/100Mbps
|
О ПоЭ
Входное напряжение питания PoE: 48V (максимум 52V)
Выходная мощность одного источника питания PoE: 30 W (порт 1 ~ 4)
Общий бюджет: 120 Вт
Выходное напряжение PoE: 48V
Обратное соединение: поддержка
Потребление энергии: полная нагрузка без PoE≤5W
Проводка PoE: 1/2 (V+), 3/6 (V-)
Промышленные стандарты
ESD: IEC61000-4-2, ±15 КВ воздух, ±6 КВ контакт
EFT: IEC61000-4-4, общий ±6KV
Перенапряжение: IEC61000-4-5, Дифференциальное ±2KV, Общее±6KV
Сертификация
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Часть 15 Подчасть B ((Класс B) ANSI C63.4: 2014 год
Список упаковки
- 1pc переключатель
- Руководство пользователя
Примечание
Аксессуары ((DIN рельсовый подставка, оптический модуль, источник питания, патчкорд, сетевой кабель и т.д.)НЕ включены в упаковочную коробку, пожалуйста, подготовить его самостоятельно или купить целый набор у нас
Информация о коробке доставки
Размер изделия: 11,4*9,3*3,5 см
Размер внутренней коробки: 23*16,5*5,8 см
Масса продукта: 0,35 кг
Масса упаковки: 0,45 кг
Размер главного ящика: 67*33*47 см
Количество упаковки: 40 шт.
Масса упаковки: 20 кг
| Промышленный оптический модуль |
| OSPL1E06D-85 |
100BASE-FX ((850nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
| Промышленное энергоснабжение DIN |
| IM-DAC220/DC48V1.6A |
AC220V до DC48V1.6A, -30°C ≈ 70°C |
| IM-DAC220/DC48V2.5A |
AC220V до DC48V2.5A, -40°C ≈ 70°C |
Применение коммутатора CCTV PoE
