Одноволоконная когерентная передача DWDM 400G для развертывания сетей на большие расстояния

В проекте была развернута платформа Olycom OM5800 со следующей архитектурой:

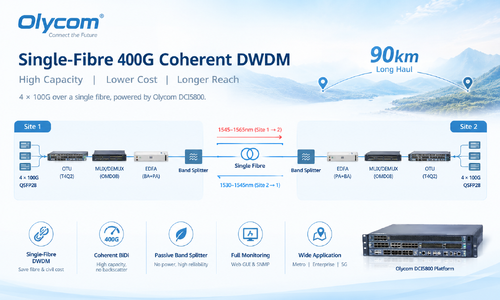

Сторона клиента → OTU (T4Q2) → MUX/DEMUX (OMD08) → EDFA (BA+PA) → Разделятель полосы → Одноволоконный → Разделятель полосы → EDFA (PA+BA) → MUX/DEMUX → OTU → Сторона клиента

Ключом к обеспечению когерентной передачи на одноволоконном носителе является разделитель полосы, который разделяет полосу С на две отдельные полосы длины волны:

• Красная полоса (1545-1565nm)
• Голубая полоса (1530-1545nm)

ВМодуль CFP2 с последовательностью 400Gсам является BiDi приемопередатчиком, он использует один оптический порт, с Tx на красной полосе и Rx на синей полосе.

Это устраняет проблему обратного рассеяния на уровне передатчика, в то время как разделитель полосы обеспечивает пассивную изоляцию длины волны на стороне линии.

Для достижения двунаправленного разделения не требуется специальных волокон или активных компонентов.

Почему одноволоконный DWDM?

Вопрос: Почему вы выбрали одноволокно вместо обычного двухволокнового?

Одноволоконный DWDM сокращает потребности в инфраструктуре волокна вдвое, напрямую снижая как расходы на аренду волокна, так и расходы на строительные работы.

Для маршрутов дальнего следования, где доступность волокна ограничена или дорогая, это означает значительную экономию операционной и капитальной стоимости.

Band Splitter является полностью пассивным компонентом без потребления энергии, добавляя незначительную сложность, позволяя использовать архитектуру с одним волокном.

В сочетании с когерентными BiDi-передатчиками, решение обеспечивает 400G-мощность с тем же волокном, что и традиционная одноканальная система.

Ключевые параметры развертывания

Дистанция протяженности: 90 км

Потеря протяженности: ~ 25 дБ

Пропускная способность на стороне линии: 400G (4×100G в совокупности)

Тип передатчика: 400G Когерентный CFP2 BiDi

Интерфейсы клиентов: 4×100G QSFP28 (100GBASE-LR4)

Усиление: OBA20/G12 (Booster) + OPA16/G20 (Pre-amp) в направлении

Мукс/Демукс: OMD08 8 каналов C21C28 100 ГГц DWDM

Технология одноволокна: разделитель полосы (C-диапазон красно-синий раздел)

Управление: OM5800 NMS через Web GUI и SNMP

Расширение приложений: за пределами точечных ссылок

В то время как это развертывание было сосредоточено на долгосрочной связи точка-точка, та же платформа OM5800 и одноволоконный подход BiDi применимы для ряда сетевых сценариев.

1Метро и региональные сети

Междугородные или межцентровые взаимосвязи, где волоконное излучение получает преимущественную выгоду непосредственно от одноволоконного DWDM, удваивают эффективную мощность существующей инфраструктуры.

2Сети предприятий и кампусов

Организации с ограниченным использованием темного волокна между кампусами или зданиями могут использовать одноволоконную DWDM для максимизации пропускной способности без дополнительного развертывания волокна.

3Мобильная обратная связь и 5G фронтальная связь

По мере масштабирования сетей 5G, передние и задние линии связи все чаще требуют высокой пропускной способности и низкой задержки.Одноволоконная когерентная DWDM обеспечивает эффективный путь модернизации без значительных изменений инфраструктуры волокна.

Часто задаваемые вопросы

Вопрос: Как разделитель полос решает проблему обратного рассеяния?

Разделятель полосы присваивает каждому направлению передачи разную часть полосы С ‡ красный (1545 ‡ 1565 нм) и синий (1530 ‡ 1545 нм).Поскольку BiDi CFP2 передатчик передает и принимает на различных диапазонах длины волны, его собственный обратно рассеянный свет выходит за пределы принимающей полосы и фильтруется, предотвращая помехи.

Вопрос: является ли разделитель группы активным компонентом?

Нет, разделитель полос полностью пассивный, он не требует питания и не вводит активных точек отказа, что способствует общей надежности одноволоконного решения.

Вопрос: Можно ли управлять платформой OM5800 удаленно?

OM5800 NMS предоставляет веб-интерфейс для мониторинга в режиме реального времени всех параметров передатчика, включая мощность Tx/Rx на канал, пороги тревоги, температуру, напряжение и состояние LOS.Интеграция опросов SNMP также поддерживается для автоматизированных систем управления сетью.

Вопрос: Какие интерфейсы клиентов поддерживаются?

Карта T4Q2 OTU поддерживает 4×100G QSFP28 клиентские интерфейсы, объединяющиеся в единый 400G согласованный CFP2 линейный боковой сигнал.Платформа также поддерживает более высокие конфигурации мощности для будущего роста сети.
