Краткое расстояние 200G до 400G масштабируемое DWDM DCI решение

Обзор проекта

Заказчику требовалась высокопроизводительная система двухточечной передачи DWDM для соединения двух центров обработки данных через существующую инфраструктуру темного волокна.

К основным требованиям относились:

Заказчик планировал активировать только 20 услуг 10G на начальном этапе, а затем расширить до 40 услуг 10G без замены существующей платформы DWDM.

Цели проектирования

При разработке проекта были решены следующие инженерные задачи:

• Поддержка когерентной передачи 200G по оптоволокну на расстояние 50 км.

• Разрешить плавное обновление до 400G

• Обеспечьте высокую стабильность передачи при затухании в оптоволокне 15–18 дБ.

• Обеспечить резервирование оптической защиты

• Минимизируйте капитальные затраты на этапе развертывания 1.

• Сохранение инвестиций в оптический уровень для будущего расширения

Архитектура решения

Предлагаемое решение основано наКогерентная DWDM-платформа Olycom OM5800 DCI-BOX.

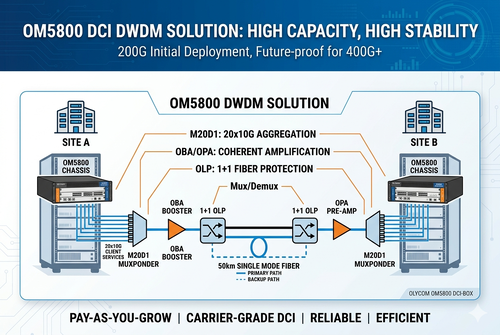

1. Архитектура системы

Сайт А
↓
Платформа DWDM OM5800
↓
Одномодовое волокно длиной 50 км
↓
Платформа DWDM OM5800
↓
Сайт Б

2. Конфигурация оборудования

2.1 Оптический уровень

2.2 Электрический уровень

Этап 1 — развертывание 200G

Этап 2 — Расширение 400G

Детали инженерного проекта

1. Агрегация клиентских сервисов

Карта мукспондера M20D1 объединяет двадцать клиентских услуг 10GE в одну когерентную оптическую длину волны 200G.

Технические характеристики

Когерентный модуль CFP2-DCO обеспечивает повышенную устойчивость к OSNR и улучшенные характеристики передачи по сравнению с традиционной серой оптикой.

2. Анализ бюджета оптической линии

Условия волокна

Поскольку общее оптическое затухание приближается к порогу чувствительности когерентного приемника, вводится усиление EDFA.

Проект усиления EDFA

Решение принимает:

Для будущего развертывания с более высокой пропускной способностью можно добавить дополнительное усиление линии OLA.

Характеристики ЭДФА

Конструкция усилителя обеспечивает достаточный запас OSNR для когерентной передачи 200G по всему оптическому пролету.

3. Планирование канала DWDM

Этап 1

Этап 2

Платформа OMD08 поддерживает до 8 длин волн в сети DWDM 50 ГГц, что позволяет в будущем перейти к:

• Когерентные длины волн 400G

• Когерентные длины волн 800G

• Сеть ROADM

• Многосайтовая архитектура DCI

4. Конструкция оптической защиты

Чтобы гарантировать непрерывность обслуживания, в систему встроена защита оптической линии OP1.

Функции защиты

Механизм защиты

1. В нормальных условиях: Трафик проходит по основному оптическому пути, свторичное волокно остается в режиме ожидания

2. При возникновении деградации или обрыва волокна: Мониторинг оптической мощности обнаруживает неисправность

OP1 автоматически переключает трафик на резервный путьипрерывание работы устройства сведено к минимуму до миллисекунд

Эта архитектура значительно повышает доступность сети и надежность SLA.

5. Стратегия будущего расширения

Заказчик запросил долгосрочную масштабируемость без серьезной замены оборудования.

Платформа OM5800 поддерживает:

Клиент может постепенно увеличивать пропускную способность сервиса, повторно используя:

• Существующее шасси

• DWDM-мультиплексор/демультиплексор

• Оптические усилители

• Система защиты

• Оптоволоконная инфраструктура

Это сводит к минимуму будущие затраты на обновление и сбои в работе.

Развертывание на уровне стойки

Рекомендуемая конфигурация для каждого сайта

Эксплуатационные преимущества

1. Высокая надежность:Технология когерентной передачи

• Оптическая защита 1+1
• Резервный источник питания
• Быстрое устранение неисправностей

2. Эффективное использование волокна

• Несколько сервисов 10GE по одной оптоволоконной паре
• Снижение требований к арендованному оптоволокну
• Упрощенный путь обновления

3. Модульная архитектура

• Сервисные карты с возможностью горячей замены
• Масштабируемая когерентная оптика

4. Архитектура операторского класса

• Поддержка оптического мониторинга
• Возможность интеграции OTDR
• Контроль длины волны OCM
• Интеграция управления сетью

Заключение

Когерентная платформа DWDM OM5800 успешно представила масштабируемое решение передачи DCI операторского класса для 50-километровой городской оптической сети заказчика.

Проект достиг:

• Первоначальное развертывание 200G

• Плавный путь перехода к 400G

• Надежная передача при оптических потерях 15–18 дБ.

• Быстрое переключение оптической защиты

• Долгосрочная защита инвестиций в инфраструктуру

Этот случай демонстрирует гибкость и масштабируемость платформы OM5800 для корпоративных приложений DCI, операторского транспорта и городских оптических магистральных сетей.
