Проект модернизации системы видеонаблюдения на удаленной подстанции: промышленная волоконно-оптическая сеть наблюдения

1. Предыстория проекта

Заказчику коммунальной инфраструктуры требовалась надежная промышленная сеть наблюдения для географически распределенной наружной площадки, которая включала бы в себя:

• Электрические распределительные зоны
• Ограждение по периметру
• Контрольно-пропускные пункты удаленного мониторинга
• Убежища для оборудования
• Ворота контроля доступа
• Открытые складские помещения

Поскольку места мониторинга были разбросаны по большой территории, развертывание традиционного медного Ethernet было нецелесообразным по следующим причинам:

• Ограничения на дальность передачи
• Высокий риск воздействия молнии
• Электромагнитные помехи от промышленного оборудования
• Условия окружающей среды на открытом воздухе
• Сложности в централизованном распределении электроэнергии

Заказчик специально запросил решение, способное:

• Передача по оптоволокну на большие расстояния
• Надежность промышленного уровня
• Централизованное управление наблюдением
• Поддержка PoE для нескольких IP-камер
• Масштабируемое будущее расширение
• Стабильная работа в суровых внешних условиях

Для удовлетворения этих требований в проекте была принята оптоволоконная архитектура промышленного Ethernet с использованием:

IM-FP888GWв качестве основного коммутатора агрегации

IM-FP21008GWв качестве наружного распределительного коммутатора PoE

IM-WP054GEв качестве компактного краевого переключателя доступа

Окончательное решение позволило создать надежную промышленную магистраль видеонаблюдения, подходящую для круглосуточного наблюдения за коммунальными предприятиями и периметром.

2. Архитектура решения

Проектирование базовой сети:раствор был разделен на три слоя:

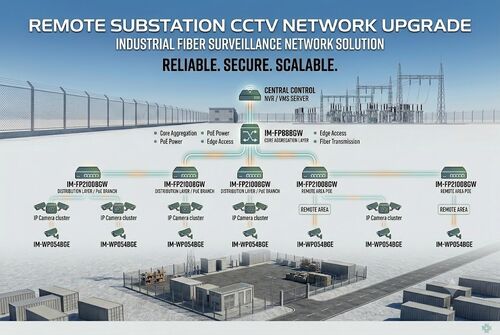

3. Топология сети

4. Роли устройства

A. Базовый уровень агрегации: IM-FP888GW

ЭтотEthernet-коммутаторслужит центром агрегации волокон сети наблюдения.

Ключевые преимущества

• 8 оптоволоконных портов Gigabit SFP
• Промышленная управляемая архитектура
• VLAN и управление трафиком
• Агрегация волокон на большие расстояния
• Поддержка защиты кольца
• Промышленная ЭМС-защита
• Развертывание на DIN-рейке

IM-FP888GW агрегирует весь трафик удаленного наблюдения и подключается напрямую к платформе NVR/VMS.

Он особенно подходит для:

• Коммунальные подстанции
• Умный транспорт
• Промышленные кампусы
• Горнодобывающая среда
• Нефтегазовые объекты

Устройство поддерживает работу промышленного класса и усиленную защиту для суровых условий.

Б. Уровень распределения: IM-FP21008GW

Данная модель устанавливается на уличных шкафах и стойках дистанционного наблюдения.

Ключевые особенности

• 8 × гигабитных портов PoE
• 2 × оптоволоконных канала SFP
• Поддержка IEEE802.3af/at/bt
• Выход PoE до 90 Вт
• Промышленный температурный диапазон
• Поддержка кольца ERPS
• Управление VLAN/QoS/SNMP
• Защита от перенапряжения

ЭтотDIN-переключатель PoEпитает устройства с высоким потреблением энергии, такие как:

• PTZ-камеры
• ИК-термокамеры
• Беспроводные точки доступа
• Краевые камеры с искусственным интеллектом

Он также обеспечивает резервные оптоволоконные каналы связи для бесперебойной работы наблюдения.

C. Слой краевой камеры: IM-WP054GE.

Этот компактный переключатель идеально подходит для небольших групп камер.

Примеры развертывания

• Вход на парковку
• Секция мониторинга ограждения
• Небольшой склад
• Станция охраны
• Временное размещение на открытом воздухе

Ключевые преимущества

• Работа в режиме Plug-and-Play
• 4-портовый нисходящий канал PoE
• Гигабитный восходящий канал
• Компактный промышленный корпус
• Монтаж на DIN-рейку
• Защита от перенапряжения 6 кВ
• Промышленный широкотемпературный дизайн

Эта модель снижает сложность развертывания, сохраняя при этом промышленную надежность.

5. Почему оптоволокно имеет решающее значение в сетях видеонаблюдения?

Оптоволоконная передача данных предлагает важные преимущества по сравнению с медным Ethernet в промышленных системах наблюдения:

Объединив промышленные коммутаторы PoE с оптоволоконными восходящими каналами, заказчик добился как надежной подачи электроэнергии, так и стабильной передачи на большие расстояния.

6. Реальные преимущества развертывания

После внедрения заказчик достиг:

• Стабильная круглосуточная работа видеонаблюдения
• Упрощенное обслуживание
• Уменьшена сложность наружного шкафа.
• Централизованный мониторинг
• Более быстрое устранение неполадок
• Более простое будущее расширение
• Меньший риск простоя

Промышленный дизайн также значительно повысил надежность системы в условиях окружающей среды с высокой температурой и высокой влажностью.

7. Рекомендуемые сценарии применения

Эта архитектура отлично подходит для:

• Умное городское наблюдение
• Промышленные заводы
• Коммунальные подстанции
• Солнечные фермы
• Нефтяные и газовые месторождения
• Железнодорожный мониторинг
• Портовое наблюдение
• Горные работы
• Безопасность кампуса
• Мониторинг дорог

8. Заключение

Комбинируя:

• IM-FP888GW
• IM-FP21008GW
• IM-WP054GE

Заказчик успешно построил масштабируемую промышленную сеть наблюдения, включающую:

• Передача по оптоволокну на большие расстояния
• Надежная доставка PoE
• Защита промышленного уровня
• Централизованное управление
• Готовность к будущему масштабируемости

Это решение демонстрирует, как технологии промышленной Ethernet и оптоволоконной передачи могут значительно улучшить производительность и надежность современной инфраструктуры видеонаблюдения.
