Двухмаршрутная защищенная сеть OTN DWDM со скоростью 40 Гбит/с

Обзор проекта

Региональному оператору телерадиовещания и телекоммуникаций потребовалась надежная система оптической передачи для соединения двух крупных сервисных центров, расположенных примерно в 200 км друг от друга.

Целью было создание оптической транспортной сети класса перевозчика, способной поддерживать множество критически важных услуг, включая цифровое телевидение, широкополосный доступ к Интернету,Интерактивные услуги IPTV, и передачи данных.

Чтобы обеспечить высокую доступность и будущую масштабируемость, оператор развернул двухмаршрутную архитектуру передачи волоконного канала на основе передовых технологий.OTN (оптическая транспортная сеть),DWDM (Dense Wavelength Division Multiplexing) - мультиплексирование по плотности волн, и технологии оптической передачи CWDM.

Решение обеспечивает высокопроизводительный оптический транспорт, гибкое расширение длины волны и многослойную защиту для обеспечения бесперебойной доставки услуг по всей сети.

Проблемы сети

Длинные расстояния волоконной передачи с высокими требованиями к надежности

Расстояние передачи между двумя пунктами обслуживания превышает 200 км, что требует надежного оптического транспортного решения, способного поддерживать стабильное качество сигнала на нескольких волокнах.

Существующая инфраструктура волокна состояла из:

Первичный маршрут оптического волокна:

• Приблизительно 195 км общего расстояния
• 6 оптических диапазонов
• Многочисленные промежуточные сайты, доступные для оптического усиления

Вторичный путь защитного волокна:

• Приблизительно 213 км общей дистанции
• 10 оптических диапазонов
• Многочисленные резервные места усиления

Сеть должна была обеспечить:

• Высокая доступность передачи
• Автоматическое переключение защиты
• Предоставление услуг с низкой задержкой
• Возможность расширения полосы пропускания в будущем
• Поддержка нескольких интерфейсов услуг

Архитектура решений

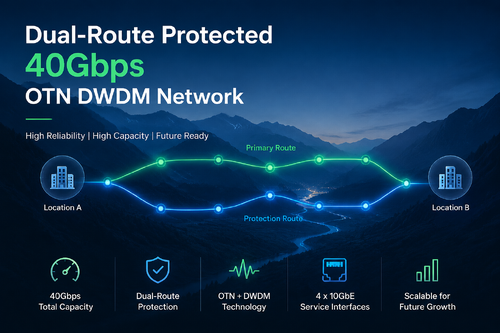

Двухпутная защищенная система передачи OTN + DWDM

Развернутое решение использует архитектуру двойного оптического пути с использованием оборудования для передачи на основе OTN в сочетании с технологией мультиплексирования длины волны DWDM.

Сетевая архитектура включает:

• Платформа оптической транспортной сети (OTN)
• Система мультиплексировки DWDM по длине волны
• Защита оптической линии (OLP)
• Модули оптического усиления
• Интегрированная система управления сетью

Система создает независимый защитный путь между двумя основными местами, обеспечивая непрерывную работу даже в случае перерезания волокон или сбоев оптического оборудования.

Транспортная способность и поддержка услуг

Высокопроизводительный оптический транспорт 10 ГбЭ

Система поддерживает минимальную пропускную способность 40 Гбит/с, с масштабируемым расширением длины волны для будущего роста сети.

Текущее развертывание услуг включает:

Каждый участок предоставляет несколько интерфейсов услуг 10GbE, позволяющих гибкую агрегацию и транспортировку услуг.

Основные технические характеристики

1. Оптическая передача на дальнем расстоянии на базе DWDM

Система поддерживает:

• Операция с длиной волны в полосе C и L
• ITU-T G.694.1 соответствующее планирование длины волны
• Дистанционное расстояние между каналами 50 ГГц / 100 ГГц
• Минимум 8 каналов длины волны
• 10 Гбит/с или более мощность на длину волны

Архитектура DWDM позволяет эффективно использовать существующие ресурсы волоконных волокон без дополнительного развертывания волоконных волокон.

2. Многоуровневая сетевая защита

Для повышения надежности сети применяются несколько механизмов защиты:

Защита оптического слоя

• Защита оптических линий 1+1
• Защита двухволоконных маршрутов
• Автоматическое переключение оптического пути

Защита транспортного слоя

• Защита каналов OTN
• Защита на уровне службы
• Механизм восстановления движения

Комплексная архитектура защиты обеспечивает быстрое восстановление и минимизирует перерыв в работе.

3Передовая технология оптического усиления.

Для передачи на большие расстояния на промежуточных местах развертываются оптические модули усилителей.

Ключевые возможности включают:

• Автоматическое управление усилением (AGC)
• Оптимизация плоскости
• Многоканальное балансирование оптической мощности
• Устойчивое усиление сигнала на большие расстояния

Эти функции поддерживают постоянную оптическую производительность на разных длинах волн и расстояниях передачи.

4. Комплексное наблюдение и управление сетью

Система оптического транспорта включает централизованные возможности мониторинга.

Платформа управления обеспечивает мониторинг в режиме реального времени:

• Уровни оптической мощности
• Статус лазера
• Информация о температуре
• Качество оптического сигнала
• Битовая погрешность (BER)
• Рабочее состояние оборудования

Система поддерживает:

• Наблюдение на основе SNMP
• Удаленное управление сетью
• Анализ эффективности
• Сообщение об сигнализации об ошибке

Производительность и надежность

Развернутая оптическая транспортная система обеспечивает производительность уровня носителя с:

• Результаты BER лучше 10−12
• Высокая изоляция канала
• Стабильная передача на длину волны
• Быстрое переключение защиты
• 24/7 доступность сети

Модульная аппаратная архитектура позволяет в будущем модернизировать существующую инфраструктуру передачи.

Масштабируемость и будущее расширение

Решение было разработано с учетом долгосрочной эволюции сети.

Возможности дальнейшей модернизации включают:

• Увеличение длины волны каналов
• Расширение пропускной способности
• Поддержка высокоскоростных оптических интерфейсов
• Добавление дополнительных карт обслуживания
• Миграция к сетям OTN более высокой емкости

Гибкая платформа позволяет операторам расширять пропускную способность в соответствии с будущими требованиями к широкополосной связи и мультимедийным услугам.

Окружающая среда развертывания

Оптическое транспортное оборудование поддерживает условия работы телекоммуникационного класса:

• Стандартная установка на стойке
• Совместимость источника питания переменного тока 220В
• Широкий диапазон температур работы
• Промышленный дизайн высокой надежности

Система подходит для:

• Сети телерадиовещания
• Телекоммуникационные базовые сети
• Государственные сети связи
• Общественные волоконно-волоконные сети
• Оптическая инфраструктура критического назначения

Сценарий применения

Данный проект демонстрирует, как технология оптической передачи OTN и DWDM может быть использована для создания надежной сети связи на большие расстояния для:

• Цифровое телевещание
• Предоставление услуг IPTV
• Транспорт широкополосного Интернета
• Коммуникация данных предприятия
• Региональная телекоммуникационная связь

Сочетая защиту волокон двойного маршрута, мультиплексирование длины волны и интеллектуальное оптическое управление, решение обеспечивает высокодоступную и масштабируемую оптическую транспортную инфраструктуру.

Основные моменты проекта

✓ 200+ км длинных волоконных сетей
✓ Архитектура защиты двухволоконных маршрутов
✓ 40 Гбит/с оптическая транспортная способность
✓ Многочисленные интерфейсы 10GbE
✓ OTN + DWDM интегрированное решение передачи
✓ Защита оптической линии (OLP) для высокой доступности
✓ Управление сетью на уровне оператора
✓ Возможность расширения пропускной способности в будущем
