История проекта
В рамках национальной программы модернизации инфраструктуры безопасности правительственное агентство в Сингапуре модернизировало свою аналоговую сеть видеонаблюдения для повышения надежности передачи.упростить централизованный мониторинг, и повысить долгосрочную устойчивость системы.
Несмотря на то, что камеры наблюдения оставались аналоговыми, костяк передачи требовал более надежной коммуникационной среды, способной устранять электромагнитные помехи.поддержка централизованного управления оборудованием, и обеспечение стабильной работы в критически важных условиях.
Для удовлетворения этих требований проект принял OLYCOMВидеоконвертер из оптических волоконрешение, включающее автономные передатчики, приемники, установленные на стойке, и централизованное шасси с 18 слотами для агрегирования оборудования.
Проблемы проекта
Системы правительственного наблюдения требуют значительно большей надежности, чем обычные коммерческие системы видеонаблюдения.
- Существующие аналоговые камеры должны были быть сохранены, чтобы свести к минимуму затраты на замену.
- Видеосигналы должны были передаваться по оптическому волокну без деградации.
- Центр мониторинга требовал централизованной установки оборудования для упрощения технического обслуживания.
- Необходимо было эффективно управлять несколькими каналами видеонаблюдения в компактной комнате управления.
- Трансмиссионная система должна была работать непрерывно с минимальными требованиями к техническому обслуживанию.
- Стабильное качество видео было важно для долгосрочных правительственных операций безопасности.
Поэтому инженерная группа выбрала архитектуру передачи видео из оптического волокна, а не традиционную коаксиальную кабель.
Решение OLYCOM
В проекте использовалась комбинация автономных передатчиков, приемников, установленных на стойке, и шасси 18-слотового стойки для создания централизованной аналоговой системы передачи видео.
Развернутые продукты
Видеопередатчики
OM610-4V↑MT-ST2
- 4-канальный аналоговый видеоволоконный оптический передатчик
- Самостоятельный тип
- Одноволоконный мультимод
- ST оптический соединитель
- 2 км расстояние передачи
OM610-8V↑MT-ST2
- 8-канальный аналоговый видеоволоконный оптический передатчик
- Самостоятельный тип
- Одноволоконный мультимод
- ST оптический соединитель
- 2 км расстояние передачи
Приемники видео
OM620-4V↑MR-ST2
- 4-канальный аналоговый видеоволоконный приемник
- Тип карты с стойкой
OM620-8V↑MR-ST2
- 8-канальный аналоговый видеоволоконный приемник
- Тип карты с стойкой
Центральное оборудование
OM1918
- Стеллаж для видеооптического преобразователя с 18 слотами
- Двойные входы питания AC100 ∼ 240 В
- Установка карты с горячей заменой
- Централизованное управление стойками

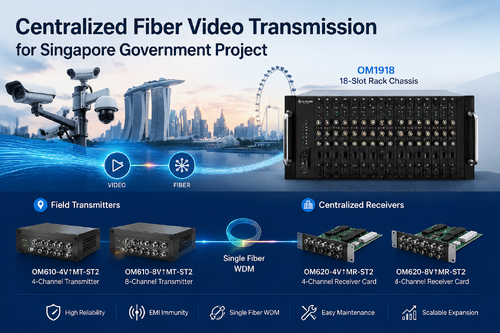

Архитектура системы
Каждое место наблюдения установило отдельные волоконно-оптические видеопередатчики рядом с аналоговыми камерами.
Передатчики преобразовывали несколько аналоговых видеоканалов в оптические сигналы и передавали их через одно мультимодное волокно с использованием технологии WDM.
В центральной комнате наблюдения были установлены карты приемника типа стойки внутри шасси OM1918 с 18 слотами.
Эта архитектура позволила завершить, организовать и управлять всеми входящими видеоканалами из разных мест полевых операций в пределах одного оборудования.
По сравнению с развертыванием десятков независимых настольных приемников, решение, установленное на стойке, значительно сокращает пространство шкафа, одновременно упрощая будущее расширение и обслуживание.
Дизайн с двойным питанием стойки OM1918 также повысил доступность системы, что является важным фактором для правительственной инфраструктуры наблюдения, работающей круглосуточно.
Почему 18-слотная стойка?
Одним из ключевых элементов дизайна этого проекта было использование централизованного шасси приемника вместо нескольких автономных приемников.
Архитектура с 18-слотным стеллажем обеспечивала несколько эксплуатационных преимуществ:
Централизованное управление оборудованием
Все приемные карты были установлены внутри одного шкафа, что позволило инженерам контролировать, заменять или расширять модули, не мешая соседствующему оборудованию.
Более высокая надежность системы
Двойной источник питания переменного тока снижает риск прерывания службы, поддерживая непрерывную круглосуточную слежку.
Оптимизация пространства
В одном шасси OM1918 размещалось несколько карт-приемников, что значительно сокращало занятость стойки по сравнению с автономными устройствами.
Упрощенное обслуживание
Модули приемника с горячим подключением позволяли обслуживающему персоналу заменять отдельные карты без отключения всей системы наблюдения.
Будущая масштабируемость
Дополнительные карты приемника могут быть установлены по мере добавления камер наблюдения, защищая долгосрочные инвестиции клиента.
Технические преимущества
Развернутое оптоволоконное видеоконвертирующее решение предлагает несколько технических преимуществ, которые особенно ценны в правительственных проектах безопасности.
Передача видео без сжатия
Система обеспечивает 8-разрядный цифровой аналоговый видео без сжатия, сохраняя качество изображения для наблюдения и записи доказательств.
Иммунитет к электромагнитным помехам
В отличие от коаксиального кабеля, волоконно-оптическая передача невосприимчива к EMI и RFI, что делает ее идеальной для установки вблизи электрической инфраструктуры и городской среды.
Одноволоконная WDM передача
Используя технологию WDM, двунаправленная связь достигается по одному оптическому волокну, уменьшая потребление волоконных ресурсов при упрощении установки.
Развертывание Plug-and-Play
Не требуется никакой оптической настройки или сложной конфигурации, что позволяет быстро устанавливать и минимизировать время ввода в эксплуатацию.
Видео с качеством передачи
Решение поддерживает видеоформаты NTSC, PAL и SECAM при сохранении стабильного качества изображения на всем расстоянии передачи.
Продолжающаяся деятельность правительства
Благодаря промышленному дизайну, светодиодным индикаторам состояния, централизованному управлению стойками и высокой надежности системы, решение хорошо подходит для критически важных сетей наблюдения.
Результаты проекта
После развертывания правительственная сеть наблюдения достигла нескольких оперативных улучшений.
Централизованный центр мониторинга стал значительно проще в управлении из-за внедрения карты приемника, установленной на стойке.
Фиброоптическая передача устранила помехи и деградацию сигнала, обычно связанные с аналоговыми коаксиальными установками на большие расстояния.
Эффективность технического обслуживания улучшилась, поскольку техники могли быстро определить состояние модуля с помощью светодиодных индикаторов и заменить отдельные карты приемника, не влияя на оставшиеся каналы.
Модульная архитектура также подготовила сеть наблюдения для будущего расширения камеры без необходимости значительных изменений инфраструктуры.
Самое главное,Правительственное агентство получило высоконадежную аналоговую платформу передачи видео, способную поддерживать непрерывный мониторинг безопасности со стабильным качеством изображения и упрощенным обслуживанием.
Заключение
Для организаций, которые продолжают эксплуатировать аналоговую инфраструктуру видеонаблюдения, требуя при этом более высокой надежности передачи, централизованного управления и долгосрочной масштабируемости, OLYCOMОптический конвертер видеоРешение обеспечивает эффективный путь миграции.
Объединив самостоятельные полевые передатчики, карты приемника и шасси OM1918 с 18 слотами,Этот проект правительства Сингапура демонстрирует, как аналоговое видео может быть надежно транспортировано по волоконному волокну, достигая при этом профессионального централизованного управления оборудованием..
Независимо от того, используются ли они в правительственных учреждениях, транспортных узлах, коммунальных услугах, промышленных заводах или критической инфраструктуре, аналоговые решения OLYCOM для видео через волокно обеспечивают надежную производительность,упрощенное обслуживание, и гибкое расширение для современных сетей наблюдения.
