60 км двойной оптоволоконной связи для беспилотных летательных аппаратов: управление TTL + передача видео на гигабит Эфирна

Требования клиента

Заказчику, работающему над профессиональным проектом связи БПЛА, требовалось решение для передачи волоконного оптического тока на большие расстояния со следующими характеристиками:

• Расстояние передачи: 60 км
• Оптический разъем: интерфейс ST
• Отдельные связи для управления полетом и передачи видео
• Легкое бортовое оборудование
• Стабильная связь с низкой задержкой
• Способность к антиэлектромагнитным помехам

Заказчик уже завершил концепцию развертывания и нуждался в надежной архитектуре связи с двумя волокнами, подходящей для промышленных или дальних беспилотных летательных аппаратов.

Зачем использовать два независимых волокна в дроне?

Один из самых распространенных вопросов от интеграторов дронов:

Вопрос: Почему бы не передать всё по одной Ethernet-ссылке?

В реальных развертываниях БПЛА, сигналы управления и видео/данный трафик имеют совершенно другие приоритеты.

1Сигналы управления полетом.

Протоколы контроля, например:

• CRSF (перестрелка)
• MAVLink UART
• Телеметрия TTL

требуют:

• сверхнизкая задержка
• стабильная двусторонняя связь
• минимальное трепетение
• высокая надежность

Даже небольшие перебои в передаче могут повлиять на стабильность полета.

2Данные о видео и полезной нагрузке

4K видеопотоки, полезные нагрузки ИИ, датчики картографирования и бортовые компьютеры генерируют гораздо большую нагрузку на трафик.

Если и управление, и видео используют один и тот же канал связи, перегрузка пропускной способности или буферизация пакетов могут привести к скачкам задержки.

По этой причине многие профессиональные беспилотные системы физически отделяют:

• Управляющая связь
• Видео/данные

с использованием двух независимых оптических волокон.

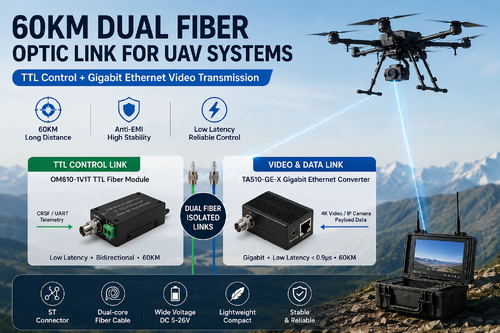

Фактическое решение, используемое в этом проекте

Развернутая архитектура использует:

1. TTL Модуль оптического волокна для CRSF / управления полетом

Модель: Модуль волокна OM610-1V1T TTL

Основная задача:

• Передача CRSF
• Телеметрия UART TTL
• Коммуникация диспетчера полета
• Транспорт сигнала дистанционного управления

Ключевые особенности:

• Поддерживает оптическую связь на большие расстояния до 60 км
• ST оптический интерфейс
• Широкое напряжение DC5.5-26V
• Легкая конструкция для установки БПЛА
• Низкая задержка двунаправленной оптической передачи

Модуль преобразует серийные сигналы TTL в оптические сигналы и передает их через одномодовые волокна.

Эта ссылка посвящена:

• дистанционное управление
• телеметрия
• Данные GPS
• состояние батареи
• обратная связь полета

без помех от видеотрафика.

2Гигабитный Ethernet-конвертер для передачи видео

Модель: TA510-GE-X

Основная задача:

• Передача камеры 4K
• Сетевое использование полезной нагрузки Ethernet
• Связь с IP-камерами
• Видеонаблюдение на наземной станции

Ключевые особенности:

• 10/100/1000Mbps адаптивная Ethernet
• Интерфейс ST-волокна
• Проходная задержка пересылки ниже 0,9μs
• Компактный размер 70×25×15 мм
• Потребление энергии менее 1 Вт
• Директный вход батареи DC5-24V

Конвертор Ethernet-волокон обрабатывает приложения с высокой пропускной способностью, такие как:

• H.264/H.265 4K видео
• ИИ краевые вычисления
• Картировка полезных нагрузок
• Сетевое соединение датчиков

Вопрос: Достаточно ли гигабитного Ethernet для 4K видео с беспилотных летательных аппаратов?

- Да, да.Ост использование беспилотных летательных аппаратов 4K видеосистемыХ.264/Х.265 сжатие кодирования.

Типичные битрейты:

• 8 Мбит / с
• 15 Мбит / с
• 25 Мбит / с

даже для качественных потоков.

Гигабитная оптическая Ethernet-ссылка обеспечивает почти 900 Мбит/с пропускной способности, оставляя значительный марж пропускной способности для:

• несколько видеоканалов
• телеметрия
• Данные ИИ
• полезные нагрузки датчиков

Почему клиент выбрал ST-волоконные разъемы?

Вопрос: Почему используется ST вместо SC или LC?

Для многих промышленных проектов и проектов полевого развертывания преимущественно используются соединители ST, поскольку:

• безопасная конструкция с винтовой блокировкой
• устойчивые к вибрациям
• надежна в наружной среде
• легкая обработка на поле
• обычно используется в промышленных волокнистых системах

Это делает ST-коннекторы практичными для:

• системы беспилотных летательных аппаратов
• мобильные наземные станции
• развертывание на улице
• Платформы промышленной инспекции

Типичные применения БПЛА для двойных волоконных связей

Этот тип архитектуры обычно используется в:

• Привязанные дроны
• БПЛА FPV большой дальности
• Промышленные беспилотные летательные аппараты
• Проверка линий электропередач
• Пограничное наблюдение
• БПЛА для добычи полезных ископаемых и нефтедобычи
• Системы связи военного типа против вмешательства

Волоконно-оптическая связь обеспечивает основные преимущества по сравнению с традиционными радиочастотными связями:

• отсутствие электромагнитных помех
• стабильная дальность передачи
• низкая задержка
• повышение безопасности
• отсутствие перегрузки радиочастотного спектра

Окончательная структура размещения

Решение для конечного клиента использует:

• Кабель из двухъядерного кевлара с усиленными волокнами
• Одно оптическое ядро для управления TTL/CRSF
• Одно оптическое ядро для видео Gigabit Ethernet
• Оптическая однорежимная передача 60 км
• оптические разъемы ST
• Независимые и изолированные пути связи

Эта архитектура значительно улучшает надежность связи и особенно подходит для профессиональных платформ БПЛА, работающих в сложных электромагнитных средах.

Часто задаваемые вопросы (FAQ)

Вопрос: Может ли оптический модуль TTL поддерживать CRSF?

Да, модуль поддерживает связь TTL UART и подходит для передачи CRSF, используемой в FPV и профессиональных системах БПЛА.

Вопрос: Может ли конвертер Ethernet передавать видео 4K?

Да, гигабитная пропускная способность Ethernet вполне достаточна для сжатых потоков видео 4K H.264/H.265.

Вопрос: Какое расстояние передачи поддерживается?

Дополнительные расстояния:

• 20 км.
• 40 км.
• 60 км.
• 80 км.

в зависимости от оптической конфигурации.

Вопрос: Может ли система работать непосредственно с батарей дронов?

Оба модуля поддерживают широкое напряжение постоянного тока и могут питаться напрямую от батарейных систем БПЛА.

Вопрос: Почему отдельные контрольные и видеоссылки?

Потому что управление полетом требует сверхнизкой задержки и высокой стабильности, в то время как видеотрафик потребляет гораздо большую пропускную способность.Физическая изоляция повышает надежность и предотвращает помехи между типами сигналов.
