Промышленный источник питания DIN 12 В
Введение
IM-DAC220/DC12V1.67A преобразует AC220V в DC12V для промышленных коммутаторов PoE с
- экономически эффективный
- энергоэффективный
- Универсальное 85 - 264VAC или 120 - 370VDC Входное напряжение
- Принимает ввод переменного тока или постоянного тока (двойное использование одного терминала)
- Диапазон температуры окружающей среды: от -30°C до +70°C
- Высокая эффективность до 86%, высокая надежность
- Функция DC OK
- Выходное короткое замыкание, защита от перенапряжения, перенапряжения, перенапряжения
- Рабочая высота до 5000 м
- Мобильная рельса DIN TS-35/7.5 или 15
- Выдерживает 305VAC входное напряжение 5S
- Безопасность в соответствии с UL/EN/IEC/BS EN62368, UL61010, UL508
Благодаря хорошим характеристикам EMC, иммунитету к шуму и надежности он может обеспечить стабильную и непрерывную работу системы автоматизации.
Технические данные
| Ввод |
| Положение |
Условия эксплуатации |
Минуточку. |
Тип. |
Макс. Макс. |
Единица |
| Диапазон входного напряжения |
Вход переменного тока |
85 |
|
264 |
VAC |
| Вход постоянного тока |
120 |
|
370 |
VDC |
| Частота входного напряжения |
Вход переменного тока |
47 |
|
63 |
Гц |
| Вводный ток |
115VAC |
|
|
0.55 |
А. |
| 230VAC |
|
|
0.35 |
| Входящий ток |
115VAC ((Холодный старт) |
|
20 |
|
| 230VAC ((холодный старт) |
|
35 |
|
| Ток утечки |
240VAC |
< 0,5 мА |
| Горячая розетка |
|
Недоступно |
| Выпуск |
| Положение |
Условия эксплуатации |
Минуточку. |
Тип. |
Макс. Макс. |
Единица |
| Точность выходного напряжения |
Диапазон полной нагрузки/48В |
|
±1.0 |
|
% |
| Регламентация линии |
Номинальная нагрузка |
|
±1.0 |
|
| Регулирование нагрузки |
230VAC |
|
±1.0 |
|
| Минимальная нагрузка |
0 |
|
|
|
|
| Волны и шум |
Ширина полосы 20 МГц
(значение от пика к пику)
|
|
100 |
120 |
mV |
| Коэффициент температуры |
|
|
±0.03 |
|
%/°C |
| Время ожидания |
115VAC |
|
20 |
|
мс |
| 230VAC |
|
50 |
|
| Сигнал DC OK |
Выходное напряжение регулируется
диапазон ADJ
|
9-13,5 В/40 мА |
| Защита от перенапряжения |
|
≥ 125% Io, режим постоянного тока, самовосстановление |
| Защита от короткого тока |
|
Режим постоянного тока
восстанавливается автоматически
после устранения неисправности
|
|
Защита от перенапряжения
|
|
≤ 16,2 В |
Выходное напряжение соскучивается
|
| Общий |
| Положение |
Условия эксплуатации |
Минуточку. |
Тип. |
Макс. Макс. |
Единица |
|
Испытание изоляции
|
Ввод- |
Испытание электрической прочности в течение 1 минуты, ток утечки < 10mA |
4000 |
|
|
VAC |
| Ввод-вывод |
2000 |
|
|
| Выпуск... |
500 |
|
|
|
Изоляция
Сопротивление
|
Ввод- |
Испытательное напряжение: 500VDC |
100 |
|
|
MΩ
|
| Ввод-вывод |
|
|
| Выпуск... |
|
|
| Операционная температура |
|
-30 |
|
+70 |
°C |
| Температура хранения |
|
-40 |
|
+85 |
|
| Влажность хранилища |
Неконденсирующие |
10 |
|
95 |
% RH |
| Рабочая влажность |
20 |
|
90 |
| Частота переключения |
230VAC, 100% нагрузки |
|
65 |
|
кГц |
| Снижение мощности |
Работающий
температура
дерейтинг
|
от 50°C до -70°C |
2.5 |
|
|
%/°C |
| Снижение входной напряженности |
85VAC-100VAC |
1.33 |
|
|
%/VAC |
| Стандарт безопасности |
|
Конструкция ссылается на UL/EN/IEC/BS EN62368-1,
UL61010-1, UL508
|
| Класс безопасности |
|
Класс |
| MTBF |
MIL-HDBK-217F@25°C |
> 300 000 ч |
| Механические |
| Материал дела |
Пластик, теплостойкий (UL94V-0) |
| Размер |
950,00 x 22,50 x 85,00 мм |
| Вес |
125 г (тип.) |
| Способ охлаждения |
Конвекция воздуха |
Стандарты испытаний и результаты
| Электромагнитная совместимость |
| Выбросы |
CE |
CISPR32/EN55032 КЛАСС Б |
| RE |
CISPR32/EN55032 КЛАСС Б |
| Гармонический ток |
IEC/EN61000-3-2 КЛАСС А |
| Иммунитет |
ESD |
IEC/EN 61000-4-2
Контакт ±6КВ/воздух ±8КВ
|
пер. Критерии А |
| РС |
IEC/EN 61000-4-3 10В/м |
пер. Критерии А |
| EFT |
IEC/EN 61000-4-4 ±2КВ |
пер. Критерии А |
| Всплеск |
IEC/EN 61000-4-5 линией к линию ±2KV/линией к земле ±4KV |
пер. Критерии А |
| CS |
IEC/EN61000-4-6 10 Vr.m.s. |
пер. Критерии А |
| PFMF |
IEC/EN61000-4-8 30A/m |
пер. Критерии А |
|
Снижение напряжения
Иммунитет от коротких перерывов и колебаний напряжения
|
IEC/EN61000-4-11
100% погружения 1 период
30% погружение в течение 25 периодов (50 Гц)
30 периодов (60 Гц)
|
пер. Критерий B |
Примечание
1При входном напряжении переменного тока между 85-100ВАК и входном напряжении постоянного тока между 120-140ВДС выходная мощность должна быть понижена в соответствии с кривыми понижения температуры.
2.Этот продукт подходит для применения с использованием естественного охлаждения воздухом
Варианты заказов
| IM-DAC220/DC12V1.67A |
AC220V до DC12V1.67A, 20W, Динорельсовая установка, -30°C ≈ 70°C |
| IM-DAC220/DC24V1A |
AC220V до DC24V1A, 24W, Динорельсовая установка, -30°C ≈ 70°C |
| IM-DAC220/DC48V2.5A |
AC220V до DC48V2.5A, 120W, Динорельсовая установка, -40°C ≈ 70°C |
| IM-DAC220/DC48V5A |
AC220V до DC48V5A, 240W, Динорельсовая установка, -40°C ≈ 70°C |
| IM-DAC220/DC48V10A |
AC220V до DC48V10A, 480W, Динорельсовая установка, -40°C ≈ 70°C |
Частые вопросы
1Что означает "DIN Rail" и как установлено это питание?
DIN Rail относится к стандартизированной металлической монтажной рельсе, обычно используемой в электрических корпусах, панелях управления и распределительных панелях.Он позволяет быстро и надежно закрепить компоненты на месте без необходимости индивидуальных бурений или пользовательских скоб.

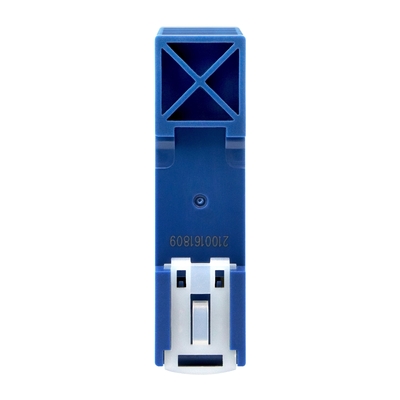

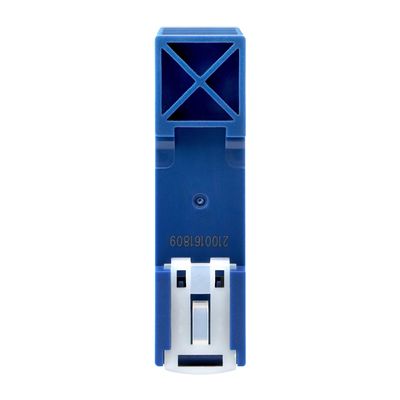

Наш 12В 1,67А источник питания спроектирован с встроенным DIN Rail клип на задней части, что позволяет ему быть установлен на стандартный 35мм DIN Rail в считанные секунды.и легко поддерживать в профессиональных средах построения панелей.
Он широко используется в промышленной автоматизации, системах управления зданиями, шкафах управления CCTV и любых приложениях, где требуется аккуратная и надежная установка распределения электроэнергии.
2Какова выходная мощность этого устройства, и достаточно ли этого для моего приложения?
Этот источник питания обеспечивает регулируемую выходную мощность постоянного тока 12 В при 1,67 А, что дает общую выходную мощность примерно 20 Вт.
Он хорошо подходит для питания устройств, таких как небольшие впрыскиватели PoE, сетевые коммутаторы, датчики, реле-модули, светодиодные контроллеры и другое промышленное оборудование 12 В с умеренными потребностями в электроэнергии.
Если ваше приложение требует более высокого тока или мощности, мы также поставляем источники питания DIN Rail в диапазоне выходной мощности.Пожалуйста, не стесняйтесь делиться своими требованиями к нагрузке, и мы можем рекомендовать наиболее подходящую модель для вашей установки.
3Безопасно ли использовать этот источник питания в суровой или требовательной промышленной среде?
Да, наше питание DIN Rail построено для удовлетворения потребностей промышленной среды.что делает его подходящим для использования в разных странах и регионах без необходимости отдельного селектора напряжения.
Устройство включает в себя встроенную защиту от перенапряжения, перенапряжения и короткого замыкания,обеспечение защиты как самого источника питания, так и подключенного к нему оборудования при аномальных условиях.
Он предназначен для надежной работы в широком диапазоне температур и соответствует соответствующим сертификациям безопасности, что делает его надежным выбором для непрерывной работы круглосуточно в панелях управления,заводские полы, и наружные помещения.
