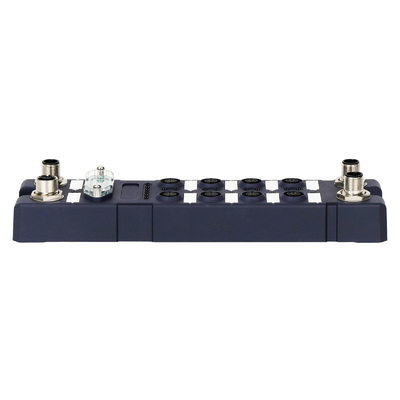

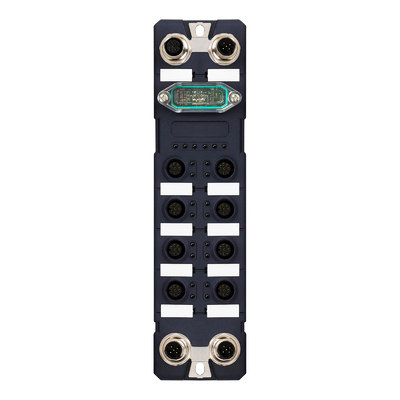

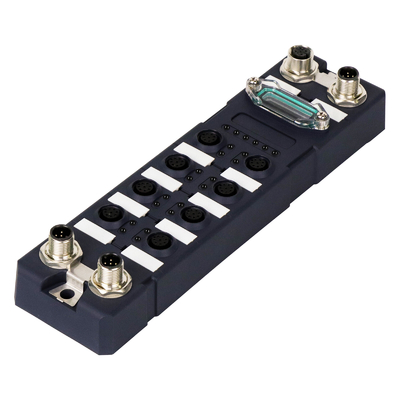

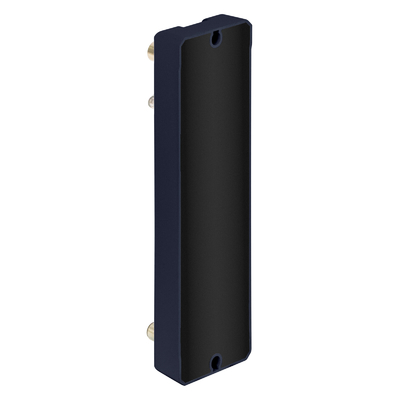

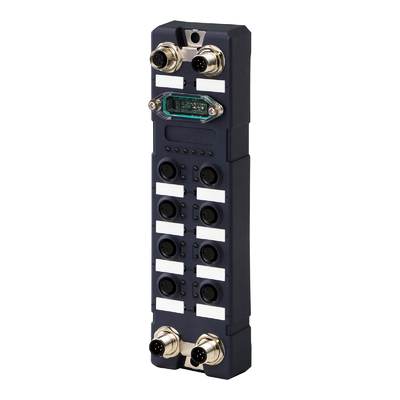

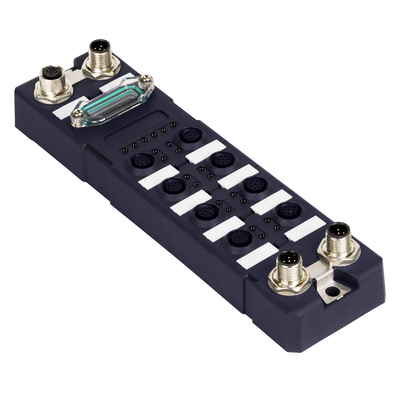

Устойчивый IP67 водонепроницаемый 8-портный гигабитный промышленный коммутатор Ethernet
управляемый переключатель Ethernet M12 Railway
Введение 8-портового IP67 Ethernet-свича
Серия IM-WS080WGM представляет собой водонепроницаемый коммутатор M12 скоростью 10/100/1000 Мбит/с, рабочая температура от -40 °C до + 75 °C, поддержка веб-управления, отвечает требованиям степени защиты IP67 и требованиям промышленного класса EMC,проходит сертификацию опасных экологическихНадежная водонепроницаемая промышленная конструкция может обеспечить непрерывную и стабильную работу системы автоматизации.
Спецификация промышленного полного гигабитного коммутатора
| Наименование продукта |
10/100/1000Mbps Управляемый промышленный водонепроницаемый коммутатор (8TP) |
| Модель No. |
IM-WS080WGM |
| Порт |
8 x 10/100/1000M сетевые порты M12, M12 ((женщина), 8-контактный A-код, автоматический контроль потока, полный/полудуплексный режим, MDI/MDI-X автопрофилирование |
| Стандартный |
IEEE 802.3, IEEE 802.3u, IEEE 802.3x Управление потоком, IEEE 802.1Q VLAN Tagging, IEEE 802.1p CoS, IEEE 802.1X Аутентификация, IEEE 802.3ad Протокол агрегирования ссылок: IGMPv1/v2, SNMPv1/v2 DHCP КлиентTFTP, HTTP,HTTPS, Telnet, Syslog SSH, SNMP Inform, DDM, обнаружение ping/tracert, библиотека MIB: MIB-II, Ethernet-Like MIB, |
| Управляемый |
☆ Оформление каркасов: 9k
☆ Буфер отчетов: 64K
☆ Устранение штормов: поддержка трансляции, мультитрансляции, неизвестного устранения однотрансляции
☆ Управление потоком: Принять IEEE802.3x переговоры управления потоком, функция CAR, размер шага ограничения скорости 1Kb
☆ ITU-802.3/Y1344 ERPS
☆ Протокол мультикаста: IGMP Snooping
☆ Управление портами: поддержка изоляции и агрегирования портов
☆ Управление DHCP: поддержка DHCP Snooping, вариант 82
☆ Механизм QoS: 802.1p; поддерживает по умолчанию маркировку приоритета порта, каждый порт имеет по крайней мере 4 очереди с различными приоритетами
☆ Безопасность: аутентификация доступа к логину, изменение пароля для входа, фильтрация MAC-адресов, поддержка динамического или статического обучения MAC-адресам / поддержка функции обучения ARP отключенной и включенной,Ограничение скорости ARP сообщения / поддержка IP+MAC+ порта руководство и автоматическое сканирование связывания набор IEEE 802.1x (на основе порта, на основе MAC), может транспарентно передавать 802.1x пакеты данных / обнаружение петли порта
|
| Смена функций |
Обменная способность: 20 Гбит / с Скорость пересылки пакетов: 14,8 Мпп
Таблица MAC-адресов: 4K Swap delay: <5μs
Способ передачи: хранение и пересылка
|
| Электрическое питание |
Входное напряжение:DC12-52V
Обратное соединение: поддержка
Защита от перегрузки: поддержка
Избыточная защита: поддержка
|
| Экология |
Рабочая температура: -40°C - 75°C; температура хранения: -40°C - 85°C;
Рабочая влажность:5%~95%, неконденсирующая
|
| Промышленные стандарты |
EMI:FCC Часть 15 Подчасть B Класс A,EN 55022 Класс A
EMS:EN 61000-4-2 (ESD) Уровень 3,EN 61000-4-3 (RS) Уровень 3,EN 61000-4-4 (EFT) Уровень 3,EN 61000-4-5 (всплеск) Уровень 3,EN 61000-4-6 (CS) Уровень 3,EN 61000-4-8
Управление движением: NEMA-TS2 Вибрация: IEC 60068-2-6
Свободное падение:IEC 60068-2-32 Удар:IEC 60068-2-27 Железнодорожное движение:EN 50121-4
|
| Механическая информация |
Класс безопасности: IP67
Размеры: 125х60х25мм. Вес: 0,5 кг.
|
| Гарантия |
3 года |
Ключевые особенности управляемой функции
- Поддержка управления IEEE802.3az EEE (Энергоэффективный Ethernet), оптимизация потребления энергии
- Поддержка протокола ITU-802.3/Y1344 ERPS.
- Поддержка управления SNMPv1, v2Web, поддержка защиты пароля для входа пользователя и других методов конфигурации устройств
- Поддержка 9k Jumbo frame, ограничение MAC
- Поддержка VLAN: поддержка порта VLAN и 802.1Q Tag
- Поддержка приоритета QoS, перенаправления DSCP, настройки приоритета и очереди, приоритета порта, вес очереди Q
- Поддержка управления пропускной способностью порта IGMP, подавление штормов
- Поддержка агрегирования портов, зеркальное отображение портов, изоляция портов, управление пропускной способностью
- Поддержка открытия библиотеки MIB для удовлетворения требований к эксплуатации и обслуживанию
- Поддержка методов управления WEB, CLI, Telnet, Windows и SNMP
- Перезагрузка: поддержка перезагрузки и восстановления настройки по умолчанию

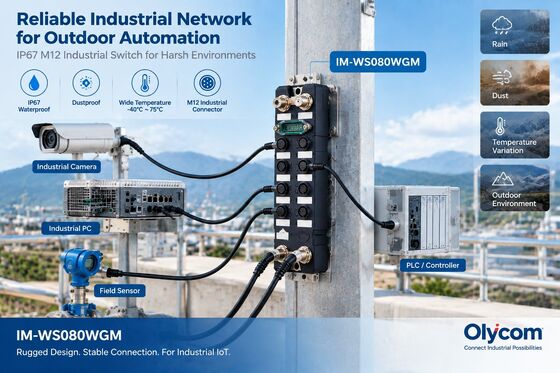

Применение водонепроницаемого переключателя IP67:
Аксессуары
| Кабель питания и разъединитель |
| M12 L-код 4pin, 10A максимум, женский разъем с кабелем, длина:1м |
| M12 L-код 4pin, 10A максимум, двойные разъемы женский-мужской разъем с кабелем, длина:1м |
| M12 L-код 4pin, 10A максимум, женский разъем, неэкранированный корпус TPU |
| M12 L-код 4pin, 10A максимум, мужской разъем, неэкранированный корпус TPU |
| Сигнальный кабель и соединитель |
| M12 A-код 8pin, мужской разъем с кабелем, длина:1m |
| M12 A-код 8pin, мужской разъем с кабелем, длина:1m |
| M12 B-код 8pin, мужской разъем с кабелем, длина:1м |
| M12 B-код 8pin, мужской разъем с кабелем, длина:1м |
Часто задаваемые вопросы
1Для чего используется IM- WS080WGM?
IM-WS080WGM - это управляемый промышленный коммутатор Ethernet IP67, предназначенный для наружных и суровых промышленных условий.
Подходит для таких применений, как:
- Системы автоматизации на открытом воздухе;
- сети промышленного оборудования;
- системы машинного зрения;
- Промышленные приложения мониторинга.
2. Почему IM-WS080WGM подходит для наружных применений?
IM-WS080WGM имеет защитный рейтинг IP67 и металлическую конструкцию корпуса, помогающую защитить переключатель в среде, где могут возникать пыль, влага и изменения температуры.
Он поддерживает рабочий диапазон температуры-40°C до 75°C, что делает его подходящим для различных промышленных применений.
3. Каково преимущество интерфейса Ethernet M12?
IM-WS080WGM использует промышленные разъемы Ethernet M12 вместо стандартных портов RJ45.
Интерфейс M12 предназначен для промышленных применений, требующих:
- Защищенные соединения;
- установка на стороне машины;
- Сетевое использование оборудования на открытом воздухе.
4Сколько портов Ethernet имеет IM-WS080WGM?
IM-WS080WGM обеспечивает:Порты Ethernet M12 8 × 10/100/1000Mbps.
Он может подключать несколько промышленных устройств Ethernet, таких как контроллеры, камеры и полевое оборудование.
5. IM-WS080WGM управляемый коммутатор Ethernet?
IM-WS080WGM - это управляемый промышленный коммутатор Ethernet.
Он поддерживает функции управления, включая:
- управление WEB;
- SNMP;
- VLAN;
- QoS;
- Изоляция порта.
Эти функции помогают инженерам настраивать и поддерживать промышленные сети.
