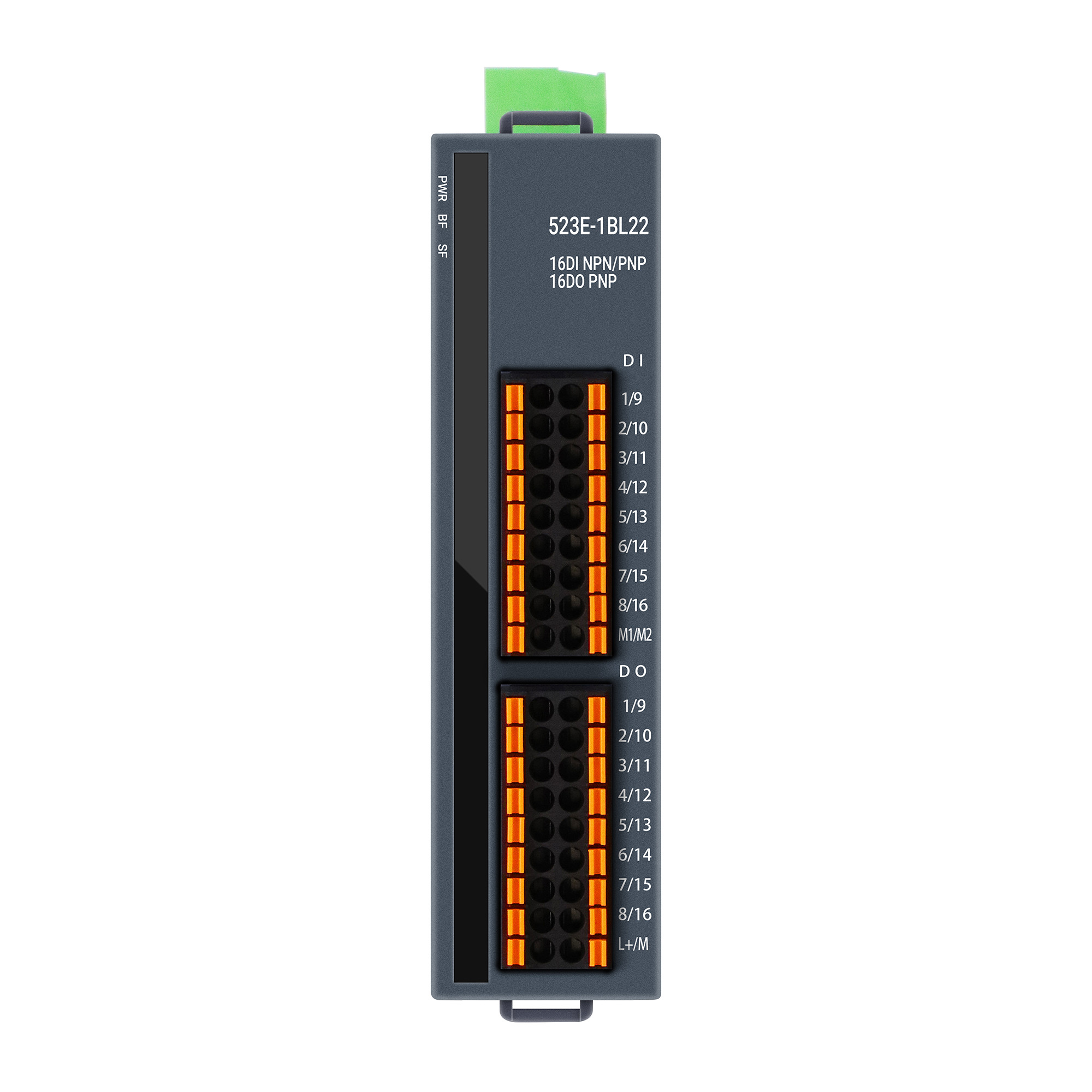

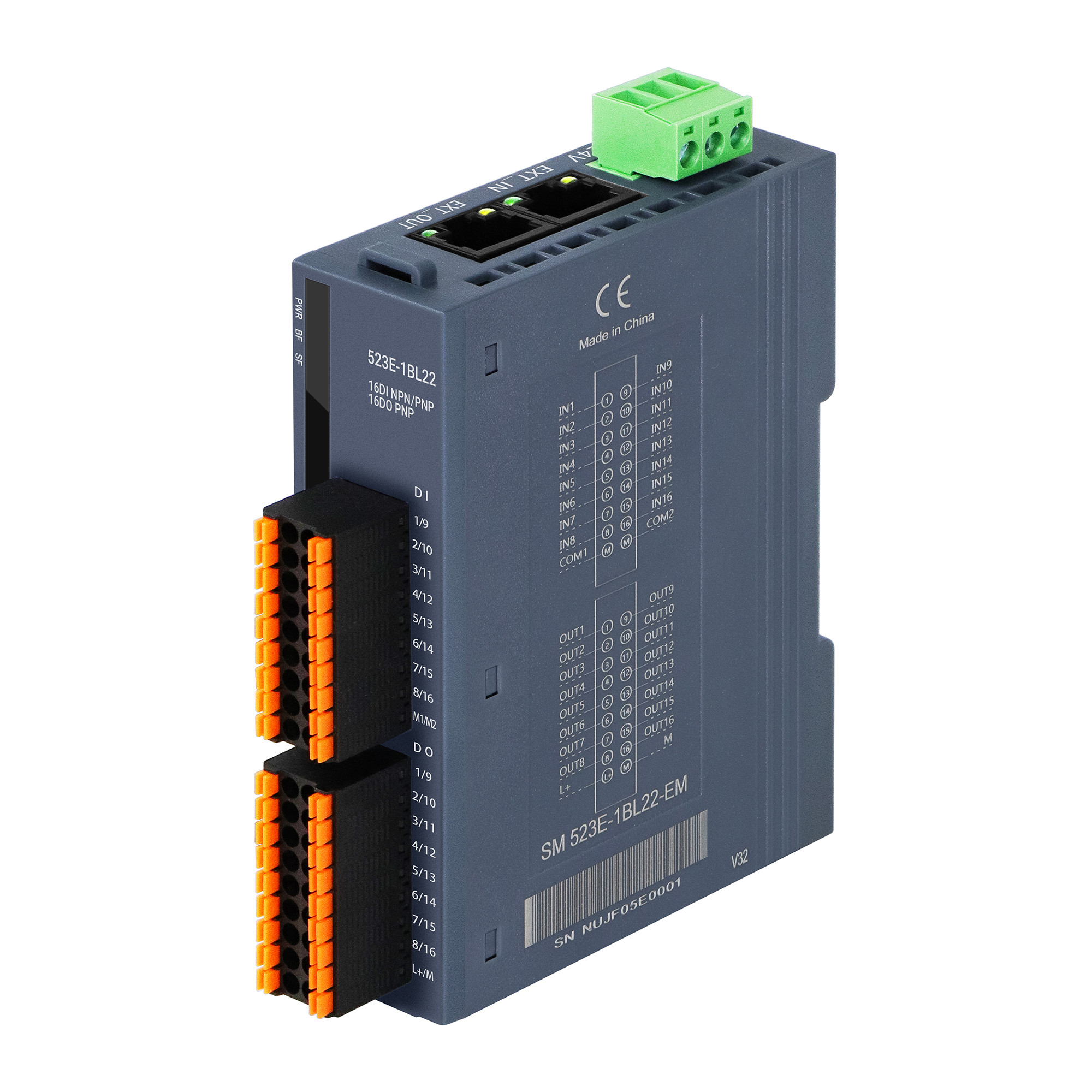

WellAUBUS IO Модуль PLC Модуль расширяемый модуль 16DI+16DO ((PNP выход)
Особенности продукции системы PAL I/O
СпецификацияизРасширяемый модуль ПЛК
No продукта. | OM523E-1BL22-EM |
Технические спецификации | |
Рабочее напряжение | 24VDC (18VDC~28VDC) |
Текущее потребление в эксплуатации | 250 мА |
Защита мощности | Защита от обратного соединения, поглощение перенапряжений |

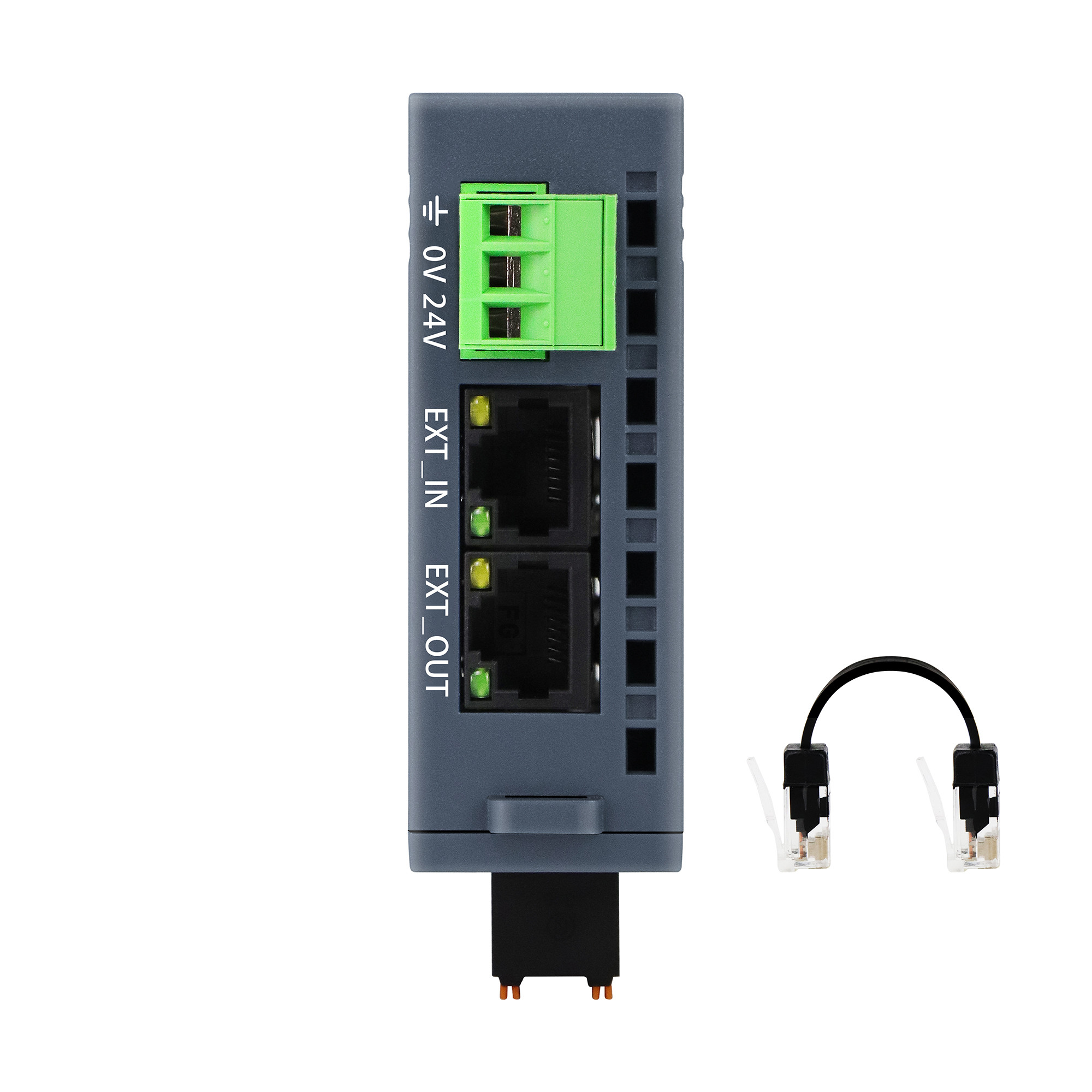

Порт подключения | 2*RJ45 ((Стандартный плоский сетевой кабель длиной 7 см для централизованной установки) |
Тип терминала питания | Стыковочные соединители, винтовые терминалы |
Тип сигнального терминала | Стыковочный разъем, прямой подключательный порт подключения PUSH-IN |
Показать инструкции | Свет индикатора мощности, свет индикатора зеленого цвета NET, свет индикатора красного цвета SF,сигнал ИО зеленый свет индикатора |
Точки ввода | 16 |
Характеристика ввода | Источник/погрузчик |
Длина кабеля (не защищенная) | Самая длинная точка входа 300 м, самая длинная точка выхода 150 м |
Длина кабеля (защищенная) | Максимально 500 м |
Допускается тихий поток | 1 мА |
Испытательное напряжение изоляции | 500 ВДС |
Входное напряжение | |
●Назначенная стоимость | 24VDC (18VDC~28VDC) |
Сигнал | Максимальное 5VDC, 1mA |
Сигнал | Минимальное 15 ВДС, 2,5 мА |
Задержка ввода | |
● От 0 до 1 минимум | 3 ~ 5ms ((Расширить 4 модуля типичные значения) |
●от 1 до 0, минимум | 3 ~ 5ms ((Расширить 4 модуля типичные значения) |
Выходные точки | 16 |
Характеристики выпуска | MOSFET твердого состояния типа PNP |
Задержка ввода | |
Защита от выходной перенапряженности | Да, электронный. |
Ток утечки | < 1 мА |
Максимальная нагрузка на светодиоды | 5 Вт |
Выходной ток 1 | 0.5А |
Порог защиты от перенапряжения | 1.5A,5ms |
● Резистивная нагрузка, Макс | 300 Гц |
● Индуктивная нагрузка, Макс. | 0.5Гц |
●Ледированная нагрузка, Макс. | 10 Гц |
● Механическая нагрузка, максимум. | - Я... |
Испытательное напряжение изоляции | 500 ВДС |
Рабочая среда | |
Рабочая температура | -20~60°C |
Рабочая влажность | 5% ~ 90% (без конденсации) |
Высота | Ниже 2000 м (80 кПа) |
Уровень защиты | IP20 |
Изоляция | |
Между каналом и автобусом | Да, да. |
Между каналом | Да, да. |
Диагностика и предупреждения системы питания | Поддержка |
Размеры (L*W*H) | 27*94*114 мм |
Упаковка
Подробности заказа
Спецификация | No продукта. |
OM523E распределенный модуль расширения, 2 порта RJ45, WellAUBUS backplane bus (каскадный через 8-ядерный сетевой кабель, сетевые кабельные модули категории 5e ограничены длиной до 20 метров,и общий расширительный кабель ограничен 150 метрами), 24VDC источник питания, главный корпус поставляется с 16DI (общий катод/общий анод вход), 16DO (PNP выход),IP20Уровень защиты, поддержка установки рельса DN35 |
OM523E-1BL22-EM |
