Модуль I/O EtherCAT Compact
Ключевые особенности
- Автобус EtherCAT
- 2 разъема RJ45
- Электрическое питание 24ВД
- с 8-битным переключателем DIP для настройки адреса идентификатора станции
- встроенный 16DI (общий катодный/общий анодный вход)
- 16DO (выход NPN)
- IP20
- Установка DN35 на динорельсе
Введение продукта
- 2 интерфейса RJ45, 100 Мбит/с
- Автобус, технология изоляции питания и надежность
- Самостоятельная рабочая станция EtherCAT
- Предоставление самостоятельных XML файлов
Спецификация
| Технические спецификации |
| Рабочее напряжение |
24VDC (диапазон напряжения 18VDC ~ 28VDC) |
| Убытки операционного тока |
В зависимости от различных моделей продукции, пожалуйста, ознакомьтесь с руководством по производству. |
| Защита мощности |
Защита от обратного соединения, поглощение перенапряжений |
| Интерфейс связи |
2*RJ45 |
| Тип терминала питания |
Подключенный соединитель, винтовый порт подключения |
| Тип сигнального терминала |
Подключенный разъем, прямо в порт проводки PUSH-IN |
| Указание на экран |
Электрическое питание
NET зеленый индикаторный свет
Красный индикаторный свет SF
Сигнал IO зеленый индикаторный свет
|
| Протокол |
EtherCAT |
| Категории "мастер-раб" |
самостоятельные устройства рабства |
| Основные пункты IO |
Да, пожалуйста, ознакомьтесь с данными заказа для подробной информации |
| Порог защиты от перенапряжения |
1.5А, 5 мин. |
| Время ответа IO |
Минимально 500us |
| Масштабируемость |
Не поддерживает расширение |
| Длина кабеля (экранирование) |
Максимально 500 м |
| Длина кабеля (без щита) |
Максимальная длина входной точки 300 м, а максимальная длина выходной точки 150 м |
| Настройки рабской станции |
| Настройки адреса |
Конфигурация по выключателю или главной станции |
| Максимальное количество станций на сегмент |
255 (конкретное количество поддерживаемых станций определяется мастер-станцией) |
| Рабочая среда |
| Рабочая температура |
-20~60°C |
| Рабочая влажность |
5% ~ 90% (неконденсация) |
| Степень защиты |
IP20 |
| Размеры ((l* w * h) |
27*94*114 мм |
Подробности заказа
| Спецификации |
No продукта. |
| самостоятельный модуль OM521S, шина EtherCAT, 2 порта RJ45, источник питания 24VDC, с 8-битным кодом набора для установки адреса идентификатора станции, продукт поставляется с 32DI (общий анод/общий анод вход),не поддерживает модуль расширения внутренней шины, уровень защиты IP20, поддерживает установку DN35 din-rail |
OM521S-1BL22-ECT
|
| Самостоятельный модуль OM522S, шина EtherCAT, 2 порта RJ45, источник питания 24VDC, с 8-битным кодом набора для установки адреса идентификатора станции, продукт поставляется с 32DO (выход PNP),не поддерживает модуль расширения внутренней шины, уровень защиты IP20, поддерживает установку DN35 din-rail |
OM522S-1BL22-ECT
|
| Самостоятельный модуль OM522S, шина EtherCAT, 2 порта RJ45, источник питания 24VDC, с 8-битным кодом набора для установки адреса идентификатора станции, продукт поставляется с 32DO (выход NPN),не поддерживает модуль расширения внутренней шины, уровень защиты IP20, поддерживает установку DN35 din-rail |
OM522S-1NL22-ECT
|
| самостоятельный модуль OM523S, шина EtherCAT, 2 порта RJ45, источник питания 24VDC, с 8-битным кодом набора для установки адреса идентификатора станции,Продукт поставляется с 16DI (общий анод/общий анод вход) и 16DO (PNP выход), не поддерживает модуль расширения внутренней шины, уровень защиты IP20, поддерживает установку DN35 din-rail |
OM523S-1BL22-ECT
|
| Самостоятельный модуль OM523S, шина EtherCAT, 2 порта RJ45, источник питания 24VDC, с 8-разрядным наборами для установки адреса идентификатора станции, продукт поставляется с 16DI (общий анод / общий анодный вход),16DO (выход NPN), не поддерживает модуль расширения внутренней шины, уровень защиты IP20, поддерживает установку DN35 din-rail |
OM523S-1NL22-ECT
|
| самостоятельный модуль OM523S, самостоятельный модуль SM523S, шина EtherCAT, 2 порта RJ45, источник питания 24VDC, с 8-битным кодом настройки станции,Продукт поставляется с 16DI (общий анод/общий анод вход) и 12DO (релей выход), не поддерживает модуль расширения внутренней шины, уровень защиты IP20, поддерживает установку DN35 din-rail |
OM523S-1HJ22-ECT
|
| самостоятельный модуль OM524S, шина EtherCAT, 2 порта RJ45, источник питания 24VDC, с 8-битным наборами для установки адреса идентификатора станции,продукт поставляется с 16DI (общий анод/общий анод вход) и 16DIO (NPN вход/NPN выход конфигурируемый), конфигурация группы с двусторонним движением), не поддерживает модуль расширения внутренней шины, уровень защиты IP20, поддерживает установку DN35 din-rail |
OM524S-2NL22-ECT
|
| самостоятельный модуль OM525S, шина EtherCAT, 2 порта RJ45, источник питания 24VDC, с 8-битным наборами для установки адреса идентификатора станции,Продукт поставляется с 16DO (выход NPN) и 16DIO (вход NPN/выход NPN), конфигурация группы с двусторонним движением), не поддерживает модуль расширения внутренней шины, уровень защиты IP20, поддерживает установку DN35 din-rail |
OM525S-3NL22-ECT
|
| OM526S автономный модуль, шина EtherCAT, 2 порта RJ45, источник питания 24VDC, с 8-битным наборами для установки адреса идентификатора станции.Вход или выход в двухканальной групповой конфигурации), не поддерживает модуль расширения внутренней шины, уровень защиты IP20, поддерживает установку DN35 din-rail |
OM526S-1NH22-ECT
(продукт планирования)
|

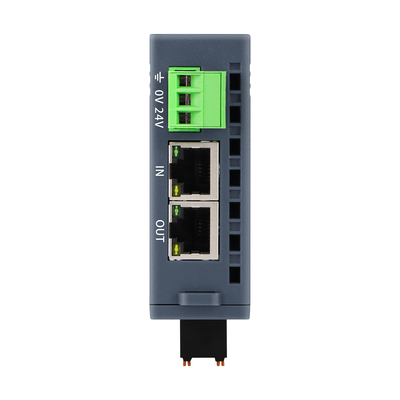

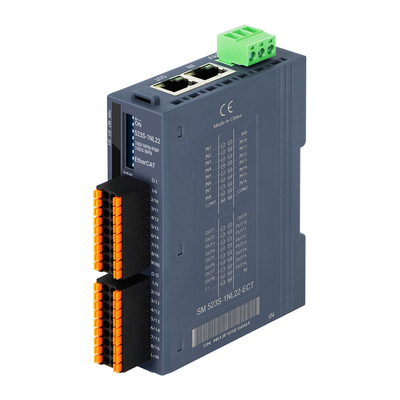

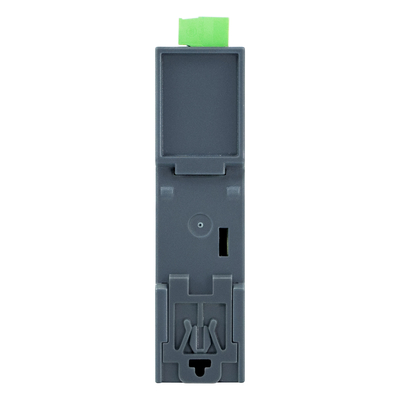

Больше фото продуктов
