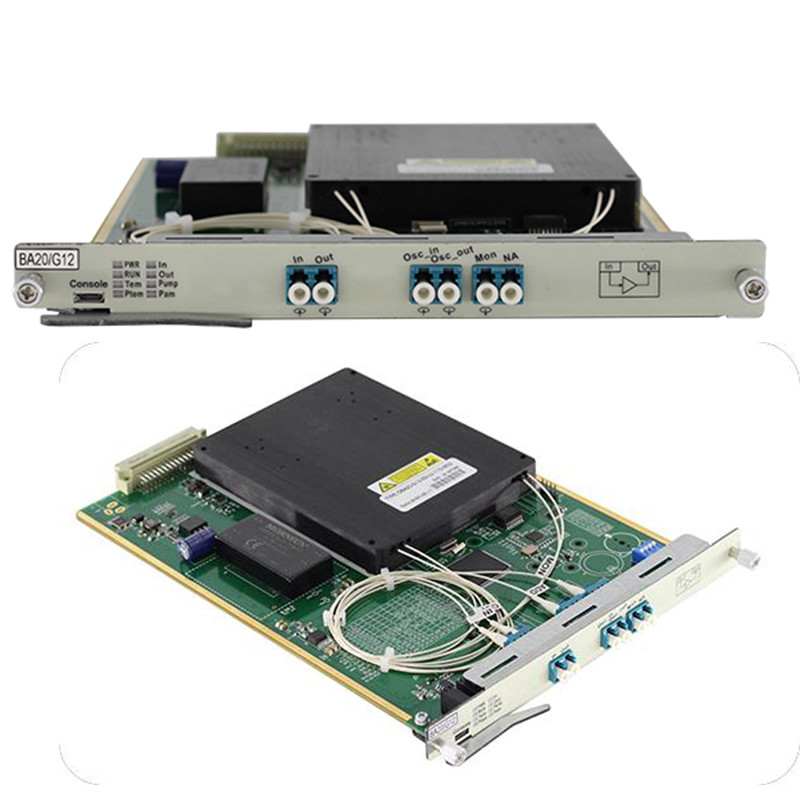

Карта оптического усилителя EDFA с возможностью горячей замены
Особенности продукта
- Низкий коэффициент шума: Типичное значение 5 дБ.
- Высокая плоскостность усиления: Плоскостность усиления по длинам волн DWDM <1,5 дБ.
- Множество режимов работы: Поддерживает регулируемое усиление AGC, регулируемый выход APC и регулируемое напряжение ACC.
- Управление переходными процессами: Высокопроизводительное управление переходными процессами обеспечивает стабильную мощность и усиление, не влияя на существующие сигналы.
- Функция автоматической коррекции АСЭ: Автоматически оптимизирует шум АСЭ для обеспечения минимального коэффициента шума.
Спецификация
| Функция |
Описание |
| Диапазон рабочих длин волн |
Стандартный тип: 1529 нм ~ 1561 нм Расширенный тип: 1528 нм ~ 1568 нм |
| Тип EDFA |
Усиление мощности OBA |
Усиление мощности OPA |
| Мин. входная оптическая мощность |
-22 дБм |
-32 дБм |
| Макс. выходная оптическая мощность |
+20 дБм |
+16 дБм |
| Макс. усиление |
17 дБ |
20 дБ |
| Коэффициент шума |
<5,5 дБ |
| Плоскостность усиления |
<1,5 дБ |
| Проприетарная технология |
Поддержка блокировки усиления, регулируемого усиления, технологии управления переходными процессами, автоматического отключения выходной оптической мощности |
| Функция сетевого управления |
Поддержка мониторинга рабочего состояния EDFA в реальном времени, включая: оптическую мощность, накачку, температуру и т. д.
Поддержка функции установки порога отключения накачки и времени автоматического восстановления
|
| Количество занимаемых слотов |

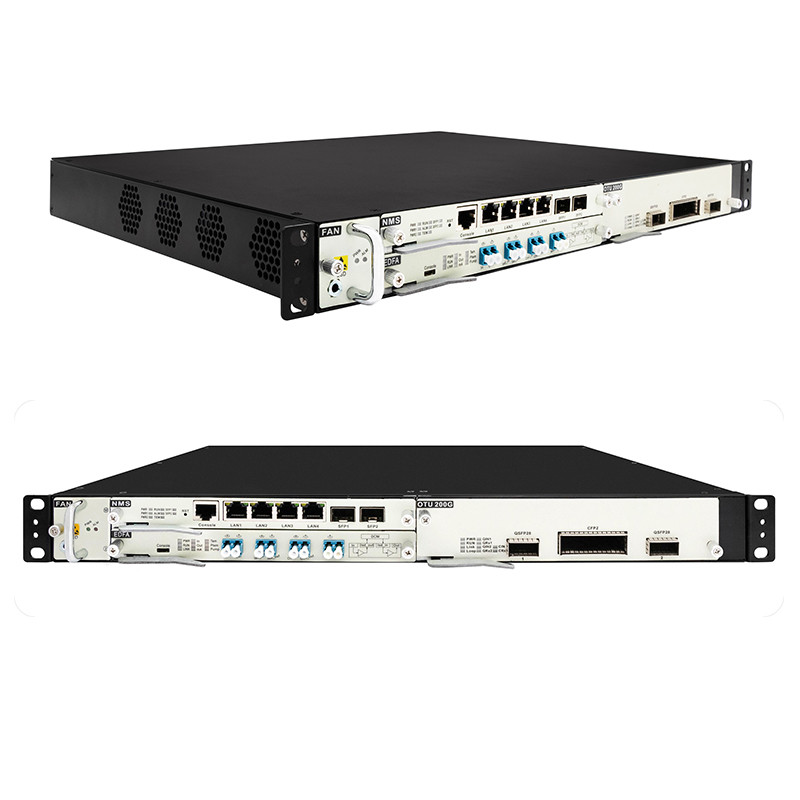

Поддержка шасси полной серии OSP3800, занимает 1 слот (0,5U) |
| Оптический интерфейс |
LC/UPC |
| Макс. энергопотребление |
15 Вт |
| MTBF |
>100 000 часов |

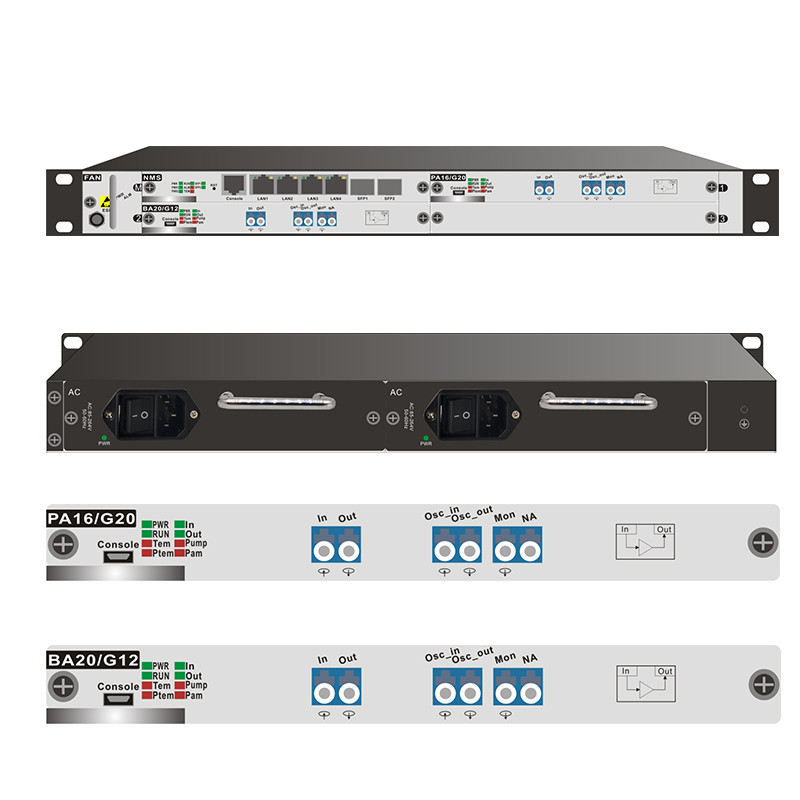

Структура
Определение интерфейса
| Интерфейс |
Элемент |
Функция/Описание |
| Вход |
Входной интерфейс EDFA |
Порт ввода малосигнальной оптической мощности |
| Выход |
Выходной интерфейс EDFA |
Оптический порт вывода усиления EDFA. |
| OSC_IN |
Входной порт канала мониторинга |
Связь с SFP TX карты сетевого управления для передачи информации сетевого управления. |
| OSC_Out |
Выходной порт канала мониторинга |
Связь с SFP RX карты сетевого управления для передачи информации сетевого управления. |
| MON |
порт мониторинга |
Интерфейс мониторинга производительности EDFA, подключение OPM или спектрометра. |
Описание индикаторов
| Интерфейс |
Элемент |
Описание |
| PWR |
Индикатор питания EDFA |
Включен, питание EDFA нормальное; выключен, сбой питания. |
| RUN |
Индикатор работы EDFA |
Включен, EDFA работает нормально; выключен, неисправность. |
| Вход |
Индикатор аварийного сигнала на входе EDFA |
Включен, вход неисправен; выключен, вход нормальный. |
| Выход |
Индикатор аварийного сигнала на выходе EDFA |
Включен, выход неисправен; выключен, выход нормальный. |
| Tem |
Индикатор аварийного сигнала температуры модуля EDFA |
Включен, температура модуля EDFA ненормальная; выключен, температура модуля нормальная. |
| Ptem |
Индикатор аварийного сигнала температуры накачки |
Включен, температура накачки ненормальная; выключен, температура накачки нормальная. |
| Pump |
Индикатор предупреждения о накачке |
Включен, накачка отключена; выключен, накачка включена. |
| Pam |
Индикатор аварийного сигнала тока накачки |
Включен, ток накачки ненормальный; выключен: ток накачки нормальный. |
Введение
Основная функция карты оптического усилителя EDFA (Erbium Doped Fiber Amplifier) заключается в компенсации мощности сигнального света в линии передачи и может одновременно усиливать до 48 каналов (с шагом канала 100 ГГц) или 96 каналов (с шагом канала 50 ГГц) в C-диапазоне.
Оптический сигнал обладает характеристиками плоского усиления, регулируемого усиления и низкого коэффициента шума.
Это незаменимая и важная часть системы DWDM, будущих высокоскоростных систем и дальних оптических сетей.
Информация мониторинга карты EDFA
- Онлайн-мониторинг рабочего состояния отдельного диска EDFA в реальном времени;
- Мониторинг входной и выходной оптической мощности EDFA в реальном времени;
- Мониторинг рабочего состояния накачки EDFA в реальном времени,
- Мониторинг рабочего тока, энергопотребления, температуры кристалла, тока охлаждения и т. д. EDFA в реальном времени,
- Установка порогов входной и выходной оптической мощности через сетевое управление, установка рабочего режима EDFA, порога выходной мощности, усиления и т. д.
Настройка
1. Установка порогов аварийного сигнала входной и выходной мощности
Порог аварийного сигнала входной и выходной мощности усилителя может быть установлен через сетевое управление. Когда входная мощность ниже порога, EDFA выдаст аварийный сигнал. В это время накачка EDFA отключена, и EDFA не работает. Когда выход EDFA ниже порога, будет выдано предупреждение об аварийном сигнале.
2. Настройка рабочего режима
Рабочий режим усилителя может быть установлен через сетевое управление: режим постоянного усиления AGC, режим постоянного выхода APC, режим постоянного тока ACC. Усиление может быть установлено в режиме AGC, диапазон настройки составляет ±1 дБ (оптимально), выходная мощность может быть установлена в режиме APC, диапазон настройки составляет ±1 дБм (оптимально).
3. Настройка режима защиты глаз
При установке и отладке или устранении неполадок вы можете включить режим защиты глаз усилителя через систему сетевого управления, чтобы снизить выходную мощность EDFA и избежать травм обслуживающего персонала.
