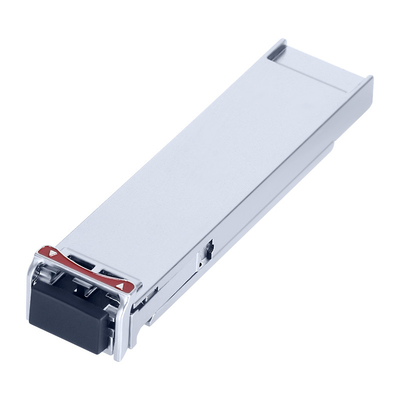

1470nm XFP CWDM 40KM оптический модуль
Характеристики продукта
- Поддерживает скорость передачи 9,953 Гбит/с до 11,1 Гбит/с
- Горяче-подключаемый XFP отпечаток, встроенная цифровая диагностика
- Максимальная длина соединения 40 км с SMF
- CWDM охлажденный лазер EML и фотодиод PIN
- Пакет XFP MSA с двойным разъемом LC
- Не требуется ориентировочные часы
- Единое питание +3,3В
- Расход энергии < 3,5 Вт
- Совместимость с RoHS
- Температурный диапазон: от 0 до +70°C
Применение
- Сети 10G CWDM
- SONET OC-192&SDH STM-64 на скорости 9,953 Гбит/с
- Приложения Ethernet 10G
- Приложения для волоконного канала 10G
- 10GE по G.709 с частотой 11,09 Гбит / с
- OC192 по FEC на 10.709Gbps
- Другие оптические связи до 11,1 Гбит/с
Оптические и электрические характеристики
| Параметр |
Символ |
Минуты |
Типичный |
Макс |
Единица |
Примечания |
| Передатчик |
| Центральная длина волны |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|
| Спектральная ширина ((-20 дБ) |
Δλ |
|
|
1 |
nm |
|
| Соотношение подавления в боковом режиме |
SMSR |
30 |
|
|
ДБ |
|
| Средняя выходная мощность |
Поут |
-1 |
|
+2 |
dBm |
1 |
| Соотношение вымирания |
Скорая помощь |
8.2 |
|
|
ДБ |
|
| Дифференциал колебания ввода данных |
ИНО автомобиля |
180 |
|
950 |
mV |
2 |
| Дифференциальная импеданс входа |
ZIN |
90 |
100 |
110 |
Ω |
|
| Отключить TX |
Отключить |
|
2.0 |
|
Vcc |
V |
|
| Включить |
|
0 |
|
0.8 |
V |
|
| Приемник |
| Центральная длина волны |
λc |
1450 |
|
1620 |
nm |
|
| Чувствительность приемника |
|
|
|
-16 |
dBm |
3 |
| Перегрузка приемника |
|
0.5 |
|
|
dBm |
3 |
| Счетная стоимость |
УБЕДЕНИЕ |
|
|
-17 |
dBm |
|
| Указывают на потерю |
ЛОСА |
-26 |
|
|
dBm |
|
| Гистереза LOS |
|
0.5 |
|
4 |
ДБ |
|
| Дифференциал колебания выхода данных |
Воут |
400 |
600 |
800 |
mV |
2 |
| СО |
Высокий |
2.0 |
|
Vcc |
V |
|
| Низкий |
|
|
0.8 |
V |
|
Рекомендуемые условия эксплуатации
| Параметр |
Символ |
Минуты |
Типичный |
Макс |
Единица |
| Температура рабочего ящика |
Tc |
-5 |
|
+70 |
°C |
| Напряжение питания @3,3V |
Vcc |
3.135 |
3.30 |
3.465 |
V |
| Ток питания |
Icc |
|
|
1000 |
mA |
| Коэффициент данных |
|
9.95 |
|
11.1 |
Гбит/с |
Описание
Модуль XFP соответствует соглашению 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA), поддерживает скорость передачи данных 9,953 ~ 11,1 Гбит / с и расстояние передачи до 40 км по SMF.
Модуль приемопередатчика состоит из передатчика с лазером 1470 ~ 1610 нм CWDM Cooled EML и приемника с фотодиодом PIN.Передатчик и приемник разделены в широком диапазоне температур и обеспечивают оптимальное рассеивание тепла и отличную электромагнитную защиту, что позволяет иметь высокую плотность портов для систем 10 ГБЭ.
Механическая спецификация
Информация о заказах
| Номер части |
Описание продукта |
| OXSPLXG40D-Cxx |
9.953 ~ 11.1 Гбит / с, 1450 ~ 1610 нм CWDM, один режим, 40 км, 0 ~ + 70oC |

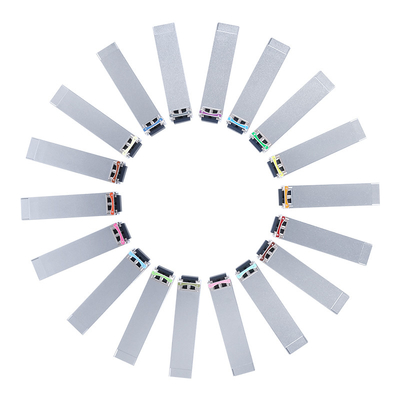

| Путь длины волны λC |
| Код |
λC |
Единица |
Код |
λC |
Единица |
Код |
λC |
Единица |
Код |
λC |
Единица |
| 47 |
1470 |
nm |
51 |
1510 |
nm |
55 |
1550 |
nm |
59 |
1590 |
nm |
| 49 |
1490 |
nm |
53 |
1530 |
nm |
57 |
1570 |
nm |
61 |
1610 |
nm |
